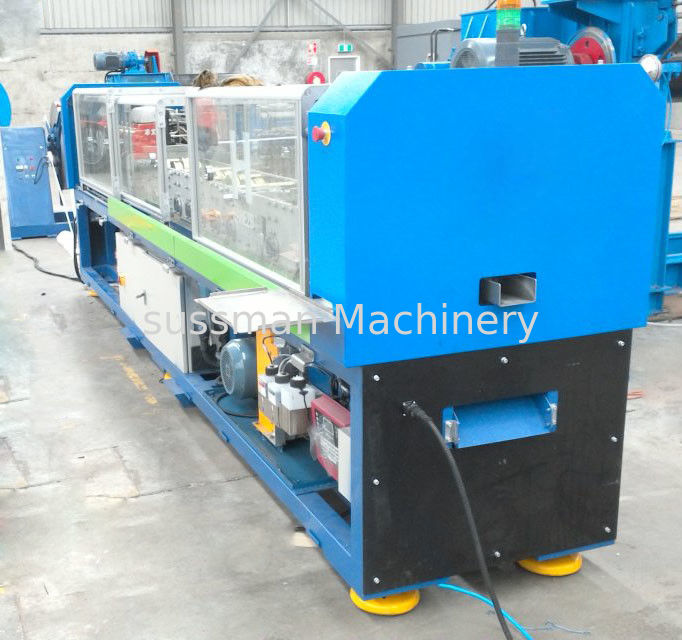

C140 Máy đo ánh sáng thép Stud và máy cuộn theo dõi 380V 3 Giai đoạn 233mm Chiều rộng

Thông số kỹ thuật chính

Quy trình công nghệ

Decoiler — feedingwithguide —— Punching --- Rollforming — Cutting — Sản phẩm thu thập

Phần mềm thiết kế VERTEX BD 2018

1. The tường, sàn và mái cấu trúc được sản xuất tự động, tiết kiệm thời gian thiết kế.
2.Tạo khung làm việc Bản đồ 3D và chế độ xem trang trí 3D.
3. toàn bộ khung xây dựng có thể được giải quyết để vẽ đơn vị độc lập.

4.Calculate hóa đơn của vật liệu, bao gồm cả thép cần thiết, tấm, vật liệu cách nhiệt, cửa ra vào và cửa sổ, ốc vít và các vật liệu phù hợp khác.
5.Tạo dữ liệu đã xử lý bao gồm cả phần công việc được đánh dấu, gắn với thiết bị.
6. phí bảo trì và hỗ trợ là 2200.00 USD / năm. Nó là để cập nhật phần mềm và tùy chọn.

7. đúc 3D tự động, đảm bảo độ chính xác 100%.
8. Với chức năng phân tích dự án, phần mềm có thể tính toán khả năng chịu lực.

9.Tạo khung làm việc Bản đồ 3D và chế độ xem trang trí 3D.

Hệ thống điều khiển CNC

Với quyền sở hữu trí tuệ độc lập, phần mềm điều khiển sản xuất LGS Maker có thể đảm bảo hệ thống được sử dụng trong tất cả các loại môi trường làm việc với máy tính cấp công nghiệp.

1. 17 inch màu công nghiệp cấp máy tính có thể chọn bàn phím, chuột hoặc màn hình cảm ứng hoạt động. Chuyển đổi chức năng thủ công hoặc tự động theo ý muốn.

2. Với các ngôn ngữ khác nhau để lựa chọn trong giao diện hoạt động, thật dễ dàng để xử lý dữ liệu đầu ra trong phần mềm thiết kế có thể được sao chép bằng USB hoặc teletransmission bằng Internet.

3. Đọc dữ liệu thiết kế trực tiếp trong khi sản xuất mà không cần can thiệp thủ công.

4. theo dõi thời gian thực toàn bộ quá trình sản xuất bằng đồ họa, có thể hiển thị những mảnh làm việc đang làm việc, chiều dài, chiếc và vật chất điều kiện vv.

5. Giám sát và kiểm soát quá trình sản xuất với tự động phát hiện lỗi và hệ thống báo động để bảo vệ.

6. Hệ thống là sử dụng miễn phí vĩnh viễn với quyền sở hữu trí tuệ độc lập.

7 . Cải thiện hiệu quả để thêm, sửa đổi hoặc hủy tác vụ bất kỳ lúc nào, không có vấn đề gì đơn mảnh hoặc toàn bộ đơn vị. Nó có thể giải quyết vấn đề phế liệu gây ra bởi lỗi vật chất hoặc lỗi cá nhân.

8. Dữ liệu được lưu tự động sau khi máy tắt ở trường hợp bình thường. Thiết bị bảo vệ tắt nguồn ngẫu nhiên là tùy chọn.

Mô tả trang bị

1). Tự động dọc đơn đầu uncoiler: 1 bộ
Sử dụng thiết bị siết chặt tay, ID cuộn dây: Ф460mm-Ф520mm, cuộn dây OD: Ф1400mm, Đang tải: 2000kg
b.Frequency chuyển đổi tự động uncoiling
c.Power: 2.2KW

2). Khung: Sử dụng thép tấm hàn, tổng thể ủ để điều trị căng thẳng, để đảm bảo sử dụng lâu dài mà không biến dạng; và gia công trung tâm gia công CNC để đảm bảo độ chính xác của chiều.

3). Arch: chính vòm là hộp cấu trúc, hộp là CNC gia công trung tâm chế biến, phụ trợ vòm là độc lập cấu trúc.

4). Hệ thống truyền động: động cơ Servo và liên kết giảm tốc, giữa bánh xe với độ chính xác cao hoạt động ngâm dầu răng bánh răng, để đảm bảo rằng việc sử dụng thời gian dài mà không mặc.

5). Cán khuôn: Cr12mov chết thép, sau khi chân không cứng HRC60-62 ° để tinh chỉnh lỗ và kết thúc của khuôn mặt, CNC lathe hoàn thiện bề mặt con lăn.

6). Trục chính: vật liệu cho 40Cr thép công cụ, dập tắt và ủ xử lý nhiệt, bên ngoài mài hoàn thiện

7). Hệ thống thủy lực
a. Cấu trúc lưu trữ năng lượng, tiết kiệm năng lượng và bảo vệ môi trường
b. Linh kiện thủy lực: Đức Bosch Rexroth products

số 8). Đấm khuôn
Vật liệu mô hình chết được sử dụng thép công cụ S45C, chèn khuôn bằng thép D2 hoặc SKD11 chất lượng cao, khuôn mẫu với các sản phẩm gạo của Nhật Bản.

9). Bộ phận điện
Bộ điều khiển chuyển động nhập khẩu ban đầu và PLC
