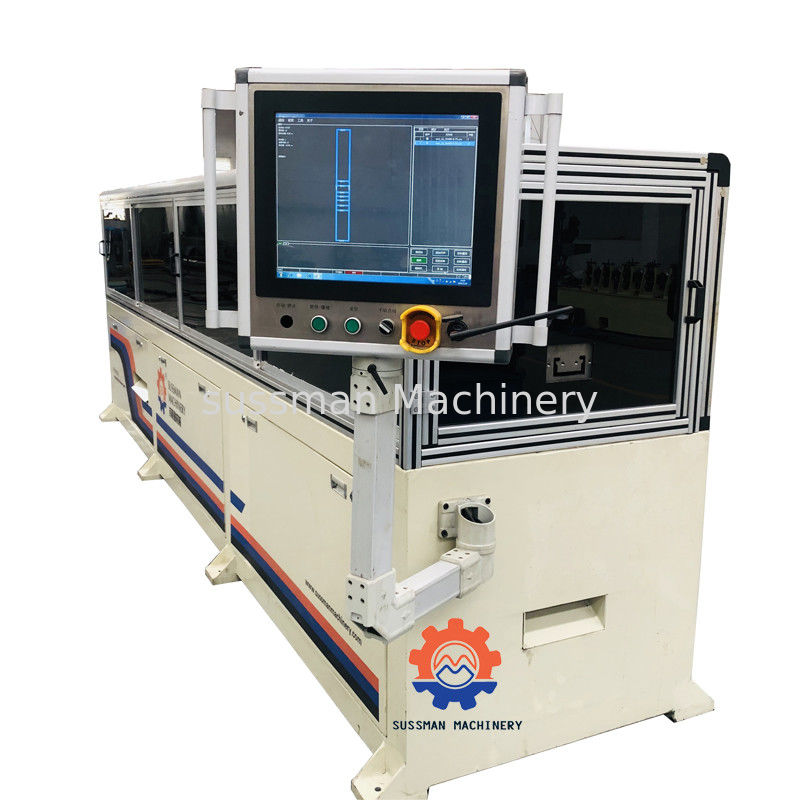

SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ
  • SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ
  • SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ
  • SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ
  • SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ
  • SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ

SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ

Nguồn gốc WUXI, TRUNG QUỐC
Hàng hiệu Sussman
Chứng nhận CE, SGS, ISO
Số mô hình RF-ST
Thông tin chi tiết sản phẩm
Động cơ chính:
7,5kw
Trạm thủy lực:
5,5KW
Độ dày vật liệu:
0,6-1,2mm
Chiều rộng cho ăn:
182mm
Vật liệu con lăn::
SKD-11
Trang trí:
2 tấn
Điểm nổi bật:

Máy cán khung CAD

,

Máy cán khung thép nhẹ SKD11

,

Máy cán khung 1

Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu
1 bộ
Giá bán
negotiable
chi tiết đóng gói
Phim và thép
Thời gian giao hàng
60 ngày sau khi gửi tiền
Khả năng cung cấp
5 bộ / tháng
Mô tả Sản phẩm

Điều khiển PLC năng suất cao Máy đo ánh sáng tự động Máy cán khung thép Máy cán khung Cad Máy cán khung



Thông số kỹ thuật chính



Không. Mục Sự chỉ rõ
1 Trang trí được hỗ trợ
Tải trọng 2 tấn
Đường kính bên trong cuộn dây 460-520mm
Quyền lực 1,5kw
2 Máy tạo hình cuộn
Kích thước 5Mx1Mx1.8M
Cân nặng 3500KGS
Vật liệu của con lăn Vật chất: GCr15
Kỹ thuật xử lý cho con lăn Gia công CNC, xử lý nhiệt HRC58-60, sau đó xử lý bằng máy tiện CNC, mạ cuối cùng
Vật liệu của trục 40Cr
Kỹ thuật xử lý cho trục

Gia công CNC, tôi và tôi HRC28-32, sau đó được xử lý bằng máy tiện CNC, mạ và đánh bóng cuối cùng

Thiết bị hướng dẫn trang tính

Thiết bị đục lỗ



(làm mờ với lỗ vít, lỗ dịch vụ, rãnh web, rãnh môi, vát mép cuối giàn, uốn cong, uốn nếp)





3 Hệ thống điều khiển
Hệ thống điều khiển chính Một máy tính xách tay Lenovo và một hộp điều khiển bên trong khung dựa của máy
Sản xuất phần mềm Được thiết kế đặc biệt để phù hợp với phần mềm thiết kế Vertex
Thiết bị in Leaser Thiết bị in Leaser Matthews của Mỹ để in logo phun sơn và số chỉ thị cài đặt
Thiết bị điều khiển từ xa Bộ điều khiển từ xa không dây điều khiển máy để tiến hoặc lùi hoặc dừng
Thương hiệu của các thành phần chính PLC (tự phát triển), Rơ le (Schneider), công tắc tiệm cận (Schneider), Bộ mã hóa (Omron), Động cơ Servo (Xinjie)
4 Hệ thống Servo và Hệ thống Thủy lực
Động cơ servo 5.5kw, đi kèm với hộp giảm tốc bánh răng hành tinh chính xác
Trạm thủy lực 7,5KW; Phun dầu thủy lực 200 lít
5 Bảng hết
Chiều dài 3M





Phụ kiện chính




Phần mềm thiết kế nhà VERTEX BD


1. Kết cấu tường, sàn và mái được sản xuất tự động, tiết kiệm thời gian thiết kế.
2. Đúc 3D tự động, đảm bảo độ chính xác 100%.
3. Với chức năng dự án phân tích, phần mềm có thể tính toán khả năng chịu lực.
4. Tạo khung làm việc bản đồ 3D và chế độ xem trang trí 3D.
5. Toàn bộ khung tòa nhà có thể được phân giải thành bản vẽ đơn vị độc lập.
6. Tính toán hóa đơn vật liệu, bao gồm thép, tấm, vật liệu cách nhiệt cần thiết, cửa ra vào và cửa sổ, ốc vít và các vật liệu phù hợp khác.
7. Tạo dữ liệu đã xử lý bao gồm phần công việc được đánh dấu, gắn với thiết bị.
8. Phí bảo trì và đào tạo phần mềm.
9. Phí bảo trì và hỗ trợ là USD 2200.00 / Năm.Nó dành cho cập nhật phần mềm và tùy chọn.



Hệ thống điều khiển số



Với quyền sở hữu trí tuệ độc lập, phần mềm điều khiển sản xuất LGS Maker có thể đảm bảo hệ thống được sử dụng trong mọi loại môi trường làm việc với máy tính cấp công nghiệp của nó.

1. Máy tính cấp công nghiệp màu 17 inch có thể chọn thao tác bàn phím, chuột hoặc màn hình cảm ứng.Chuyển đổi chức năng thủ công hoặc tự động tùy ý.

2. Với các ngôn ngữ khác nhau để lựa chọn trong giao diện hoạt động, thật dễ dàng để xử lý dữ liệu đầu ra trong phần mềm thiết kế có thể được sao chép bằng USB hoặc truyền qua Internet.

3. Đọc dữ liệu thiết kế trực tiếp khi đang sản xuất, không cần can thiệp thủ công.

4. Giám sát thời gian thực toàn bộ quy trình sản xuất bằng đồ họa, có thể hiển thị sản phẩm nào đang hoạt động, chiều dài, chiếc và tình trạng vật liệu, v.v.

5. Giám sát và kiểm soát quá trình sản xuất với hệ thống phát hiện lỗi tự động và báo động đến bảo vệ.

6. Nâng cao hiệu quả để thêm, sửa đổi hoặc hủy bỏ nhiệm vụ bất cứ lúc nào, bất kể một mảnh cướp hoặc toàn bộ đơn vị.Nó có thể giải quyết vấn đề phế liệu gây ra bởi lỗi vật liệu hoặc lỗi cá nhân.

7. Dữ liệu được tự động lưu sau khi máy tắt trong trường hợp bình thường.Thiết bị bảo vệ khi tắt nguồn ngẫu nhiên là tùy chọn.

8. Hệ thống được sử dụng miễn phí vĩnh viễn với quyền sở hữu trí tuệ độc lập.



Mô tả trang bị


1: Cấu hình của máy

Uncoiler 1 bộ

Con lăn tạo hình: 12 nhóm

Hệ thống điều khiển PLC 1 bộ

Hệ thống cắt thủy lực: 1 bộ

Bảng sưu tập



2: Quy trình làm việc Dòng của máy định hình omega

Bóc-Cuộn cho ăn-Hướng dẫn-Tạo hình-Đục lỗ (nếu cần) - Bàn cắt-Thu gom



3: Thông số kỹ thuật:



A: Nguồn điện:

380V, 3 pha, 50 Hz (có thể được điều chỉnh theo điều kiện cung cấp điện thực tế ở các quốc gia khác nhau)

Công suất động cơ chính: 7,5KW

Công suất bơm: 5.5kw



B: Mở đầu:

Đường kính bên trong: 460-520mm

Đường kính ngoài: 1300mm
tải trọng: 2T



C: Phần hình thành:

Độ dày cho ăn: 0,6-1,2mm

Chiều rộng cho ăn: 50-500mm

Tốc độ hình thành: 8-12m / phút

Độ lệch cắt: 10m ± 2mm

Số lượng trạm lăn: 12 nhóm

Vật liệu con lăn: GCr15

Vật liệu của trục: Cr40

Đường kính trục: 42mm



D: Hệ thống thủy lực:

Áp suất thủy lực: 10-12 Mpa

Vật liệu máy cắt: SKD11



E: Hệ thống điều khiển:

Hệ thống điều khiển NC-PLC hoàn toàn tự động

Kênh điều khiển: Màn hình cảm ứng màu



Ảnh máy của chúng tôi

SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ 0

SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ 1

SKD11 Roller 1.2mm CAD Máy cán khung thép nhẹ 2
