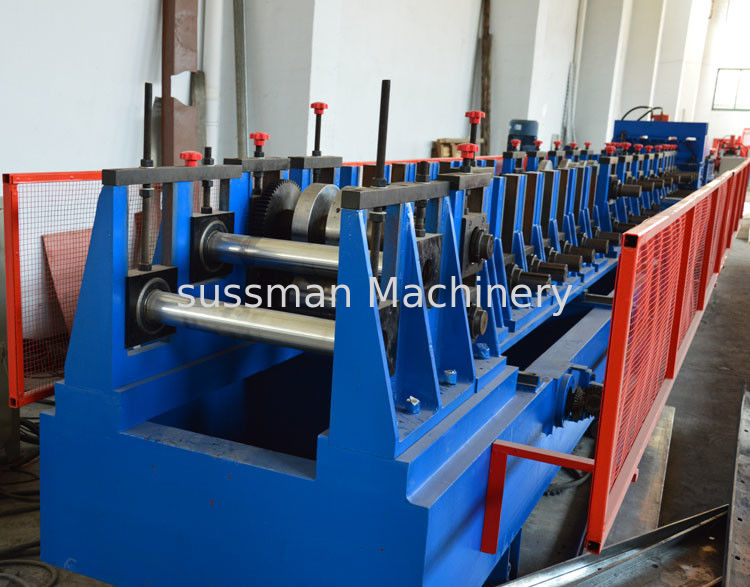

Tự động điều chỉnh CZ Purlin Roll Hình thành Máy Với Hole, Chain Drive Pre cắt
  • Tự động điều chỉnh CZ Purlin Roll Hình thành Máy Với Hole, Chain Drive Pre cắt
  • Tự động điều chỉnh CZ Purlin Roll Hình thành Máy Với Hole, Chain Drive Pre cắt
  • Tự động điều chỉnh CZ Purlin Roll Hình thành Máy Với Hole, Chain Drive Pre cắt
  • Tự động điều chỉnh CZ Purlin Roll Hình thành Máy Với Hole, Chain Drive Pre cắt

Tự động điều chỉnh CZ Purlin Roll Hình thành Máy Với Hole, Chain Drive Pre cắt

Place of Origin China
Hàng hiệu Sussman
Chứng nhận SGS.CE.ISO
Số mô hình SM-CZ
Thông tin chi tiết sản phẩm
Độ dày vật liệu:
1,5-3,0 mm
Chiều rộng:
80-300mm
Vật liệu cắt:
Thép Cr12
Sức mạnh chính:
11kw
Nhà cung cấp điện:
380V
Hệ thống cắt:
Cắt thủy lực
Hệ thống điều khiển:
PLC Panasonic với màn hình cảm ứng
Cắt thủy lực:
7.5KW
Điểm nổi bật:

c z purlin roll forming machine

,

z purlin roll forming machine

Điều khoản thanh toán & vận chuyển
Minimum Order Quantity
1 set
Giá bán
negotiable
Packaging Details
film and steel
Thời gian giao hàng
75 ngày
Điều khoản thanh toán
L/C, T/T
Supply Ability
10 sets per month
Mô tả Sản phẩm

Điều chỉnh tự động CZ xà gồ cuộn máy ép với lỗ, Chain Drive Pre cắt

Chất liệu của cuộn dây
Độ dày vật liệu
1,5-3,0 mm
De-coiler
Cân nặng
3 tấn hướng dẫn sử dụng decoiler
Hình thành hệ thống
Tốc độ lăn
0-12 m / phút
Trạm lăn
Khoảng 18 trạm hình thành
Chất liệu con lăn
Thép Gcr15 với dập tắt
Vật liệu trục
45 # Đường kính thép 76mm trục
Công suất động cơ chính
11KW
Công suất cắt thủy lực
7,5KW
Hệ thống cắt
Chất liệu cắt
CR12 với xử lý dập tắt
Độ cứng
HRC58-62
Lòng khoan dung
+ -1,5mm
Lưỡi cắt
1 bộ lưỡi cắt
Hệ thống điều khiển điện
Nguồn điện
380V, 50HZ, 3 pha
Hệ thống điều khiển
PLC với màn hình cảm ứng Panasonic Nhật Bản và thương hiệu Yaskawa


Thông số kỹ thuật của xà gồ CZ

Tên thiết bị
Số lượng
3T uncoiler thụ động
1 bộ
Cho ăn với hướng dẫn
1 bộ
Thủy lực trước khi cắt
1 bộ
Thủy lực trước đục lỗ
1 bộ
Máy cán chính
1 bộ
Trạm thủy lực
1 bộ
Hộp điều khiển
1 bộ
Ra bàn
2 đơn vị

Luồng làm việc

Decoiler — cho ăn với hướng dẫn — đấm - cắt - cuộn hình thành - chạy ra khỏi bàn



Mỗi bộ phận của máy

1. 3T thụ động De-coiler
Đường kính: mở rộng 460-520mm.
Công suất: 3000kg mỗi trục gá
Max cuộn chiều rộng: 500mm


2. thiết bị phát sáng
Đặt nguyên liệu (tấm thép) thông qua bãi biển để sản xuất và xử lý, 4 xuống và 3 lên, nó có thể đảm bảo rằng các sản phẩm được gọn gàng, song song và tất cả mọi thứ là đồng nhất.
7 cuộn san lấp mặt bằng, 3 cuộn lên và 4 cuộn xuống
Đường kính là Ø 76mm, chrome và HRC60 xử lý nhiệt để đảm bảo bề mặt nhẵn

3.Pre -Punching và trước khi cắt thiết bị
Chia sẻ một trạm thủy lực với thiết bị cắt thủy lực
Nó thông qua các ổ đĩa thủy lực và vị trí tự động để quyết định
kích thước và cắt các sản phẩm mục tiêu
Thành phần: Nó chứa một bộ lưỡi dao, một xi lanh thủy lực và một máy cắt.
Lưỡi cắt vật liệu: Cr12
Áp lực trạm thủy lực: 20 MPa


4. hộp điều khiển: Panasonic Nhật Bản thương hiệu
Thông qua PLC, bộ chuyển đổi, bảng cảm ứng từ Nhật Bản để đảm bảo tốc độ cao với độ ổn định, độ chính xác và tuổi thọ cao. Các yếu tố điện khác là Schneider
(1) Nhà cung cấp điện: 380 V, 50 Hz, 3 pha (điều chỉnh theo yêu cầu)
(2) Đo chiều dài và số lượng tự động.
(3) Chiều dài và số lượng được điều khiển bởi PLC.
(4) Độ chính xác về độ dài có thể được sửa đổi dễ dàng.
(5). Bảng điều khiển: Nút chuyển đổi loại và màn hình cảm ứng
(6) Ngôn ngữ trong màn hình cảm ứng: tiếng Anh và tiếng Trung

5. Điều khoản


Hình thức thanh toán: 30% T / T trả trước và 70% TT cân bằng phải được thanh toán trước khi tải
Thời gian giao hàng: 60 ngày sau khi receving thanh toán trước.

Thời gian bảo hành: 12 tháng dịch vụ miễn phí / trả tiền dịch vụ tất cả các máy cuộc sống

Cài đặt và đào tạo
Nếu người mua ghé thăm nhà máy của chúng tôi và kiểm tra máy, chúng tôi sẽ dạy bạn làm thế nào để cài đặt và sử dụng máy, và cũng đào tạo công nhân của bạn / kỹ thuật viên mặt đối mặt.
Nếu không có người đến thăm, chúng tôi sẽ gửi cho bạn hướng dẫn sử dụng và video để dạy bạn cài đặt và vận hành.Nếu người mua cần kỹ thuật viên của chúng tôi để đi đến nhà máy địa phương của bạn, xin vui lòng sắp xếp bảng và chỗ ở và những thứ cần thiết khác

Nếu có bất kỳ máy tùy chỉnh khác mà bạn quan tâm, xin liên hệ với chúng tôi để thảo luận thêm. Chúng tôi sẽ cung cấp cho bạn giải pháp máy phù hợp nhất cho thị trường của bạn.
