Nguồn gốc | Trung Quốc |
Hàng hiệu | Sussman |
Chứng nhận | SGS.CE.ISO |
Số mô hình | SM-CP |

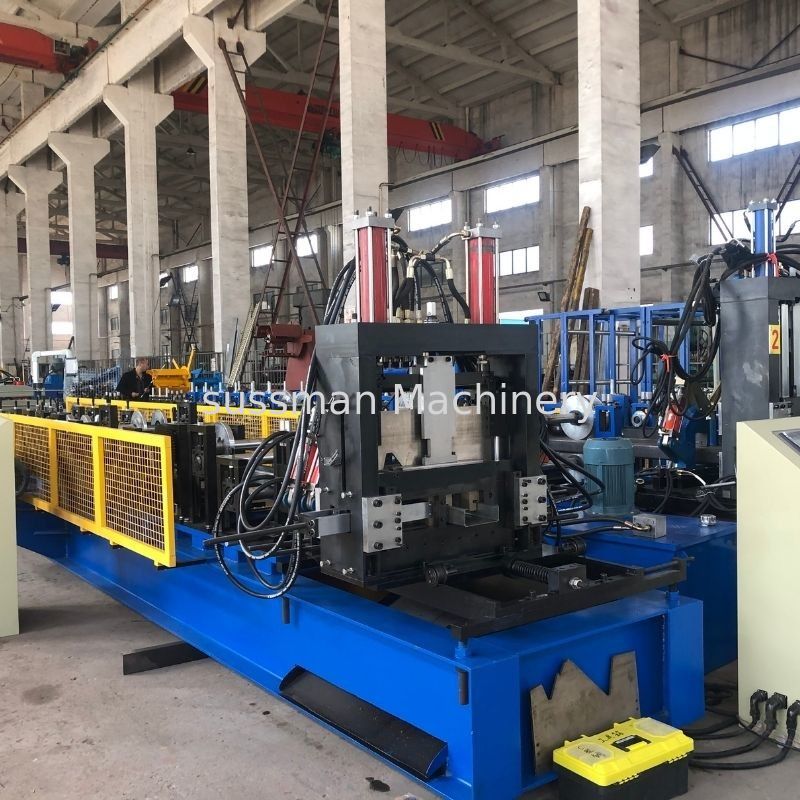

Kim loại lạnh C Xà gồ Khung thép C Máy tạo hình cuộn với ổ xích
Máy cán (Máy cán, Máy cán, Máy kim loại tấm) | ||
Không. | Mục | Thông số kỹ thuật |
1 | Chiều rộng cuộn dây | theo bản vẽ |
2 | Đường kính trục | 76mm |
3 | Tốc độ hình thành | 8-12 mét / phút |
4 | Tấm giữa | 20mm |
5 | Vật liệu của trục | 45 # thép với tôi luyện |
6 | độ dày hình thành | 1,5mm-3,0mm |
7 | vật liệu của con lăn | 45 # thép |
số 8 | Kiểu cắt | cắt thủy lực |
9 | Điện chính | 15kw |
10 | Khung chính | Thép 300H |
11 | Hệ thống điều khiển | PLC |
12 | Thương hiệu của các bộ phận điện | Đồng bằng |
13 | Trang trí thủ công | 3 tấn |
14 | Quyền lực | 3 pha, điện áp 380, 50Hz |
15 | Kích thước (L * W * H) | Khoảng 9,5 * 1,0 * 1,2 triệu |
16 | Cân nặng | khoảng 8 tấn |
2. Quy trình máy cán kênh C:
Decoiler - Cho ăn & Hướng dẫn - San lấp mặt bằng-- Cắt & đục lỗ thủy lực-Cuộn hình thành--- Sản phẩm sắp hết bảng
3.C thông số kỹ thuật xà gồ
Tên thiết bị |
Định lượng |
3T thủ công mở máy |
1 bộ |
Máy cán |
1 bộ |
Cắt thủy lực |
1 bộ |
Đột lỗ thủy lực |
1 bộ |
Trạm thủy lực |
1 bộ |
4 mét ra bàn |
1 bộ |
Hộp điều khiển |
1 đơn vị |
Phụ tùng | 1 gói hàng |
4.Mỗi bộ phận của Máy xà gồ C
1.3T Thủ công De-coiler
Đường kính: 460-520mm mở rộng.
Công suất: 3 tấn
Chiều rộng cuộn dây tối đa: 500mm
2. thiết bị nâng cấp
Đưa nguyên liệu thô (thép tấm) qua bãi biển để sản xuất và chế biến
Đường kính là Ø 76mm, mạ crôm và xử lý nhiệt HRC60 để đảm bảo bề mặt nhẵn.
7 cuộn san bằng, 3 cuộn lên và 4 cuộn xuống,nó có thể đảm bảo rằng các sản phẩm gọn gàng, song song và mọi thứ đều đồng nhất
3. Thiết bị đột và cắt
Nó thông qua ổ đĩa thủy lực và vị trí tự động để quyết định
kích thước và cắt giảm các sản phẩm mục tiêu
áp suất trạm thủy lực: 20 MPa
Cuộn dây thủy lực: 46 #
Các thành phần: Nó chứa một bộ lưỡi dao, một xi lanh thủy lực và một máy cắt
Vật liệu lưỡi cắt: Thép Cr12 Mov với xử lý cao
4. hộp điều khiển
(1) Nhà cung cấp điện: 380V, 50 Hz, 3Phase (điều chỉnh theo yêu cầu)
(2).Bảng điều khiển: Công tắc dạng nút và màn hình cảm ứng
(3) Ngôn ngữ trong màn hình cảm ứng: tiếng Anh và tiếng Trung
(4) Đo chiều dài và số lượng tự động.
(5) Chiều dài và số lượng được điều khiển bởi PLC.
(6) Độ chính xác của độ dài có thể được sửa đổi một cách dễ dàng.
