Máy cán khuôn CZ Purlin
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | SGS.CE.ISO |
| Số mô hình | SM-CP |

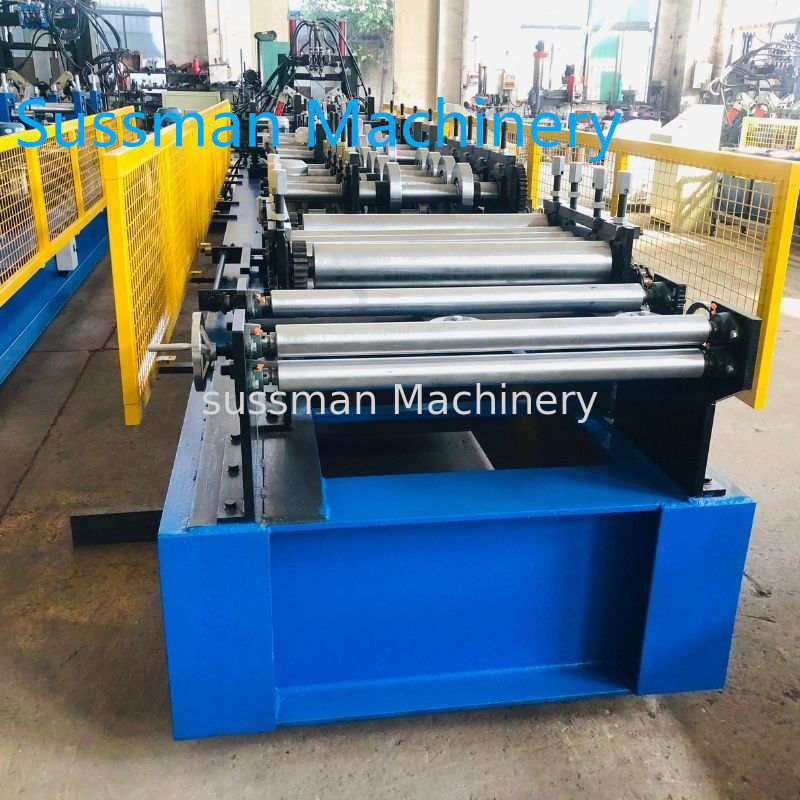

Thép cán nguội Tự động thay đổi 80-300mm Khung thép C Máy cán định hình cho nhà thép
| Thông số chung của máy | |
| Vật liệu tạo hình cuộn phù hợp | Thép tấm mạ kẽm, thép cán nguội |
| Độ dày | 1,5-3,0mm |
| Thiết bị cắt / đục lỗ thủy lực | Dừng để đục lỗ, điều khiển cắt theo chiều dài tự động |
| Thiết kế khung | Tường-tấm-khung-thiết kế Tùy chọn: Thiết kế khung đứng vững chắc |
| Con lăn | 18 con lăn |
| Vật liệu của con lăn định hình | GCr15, xử lý nhiệt, phủ crôm cứng hoặc Cr12, xử lý nhiệt không phủ crôm như tùy chọn |
| Đường kính trục | Φ75mm |
| Công suất động cơ chính | 15KW với bộ giảm tốc |
| Tối đaTốc độ dòng của cuộn trước đây | 8-12m / phút (Không bao gồm thời gian đột và cắt) |
| Nhóm thủy lực | 7,5KW |
| Chất liệu của lưỡi cắt | Cr12Mov, xử lý nhiệt |
| Tiêu chuẩn điện | 415V / 50Hz / 3PH hoặc theo yêu cầu của khách hàng |
| Kích thước máy | 9050mm × 1200mm × 1600mm |
| Màu chính của máy sơn | RAL 5015 (Xanh lam) hoặc theo yêu cầu của khách hàng |
| (3) Hệ thống điều khiển PLC | |
| PLC | Thương hiệu Delta / Siemens |
| Màn hình cảm ứng | Thương hiệu Delta / Siemens |
| Biến tần | Thương hiệu Delta hoặc Panasonic |
| Mã hoá | Thương hiệu Omron |
| (4) Giá đỡ sản phẩm | |
| Sự miêu tả | không sử dụng điện, dài 6 mét |
2. Quy trình máy cán kênh C:
Decoiler - Cho ăn & Hướng dẫn - San lấp mặt bằng-- Cắt & đục lỗ thủy lực-Cuộn hình thành--- Sản phẩm sắp hết bảng
3.C thông số kỹ thuật xà gồ
Tên thiết bị | Định lượng |
Trình mở bằng tay 3T | 1 bộ |
Máy cán | 1 bộ |
Cắt thủy lực | 1 bộ |
Đột lỗ thủy lực | 1 bộ |
Trạm thủy lực | 1 bộ |
4 mét ra bàn | 1 bộ |
Hộp điều khiển | 1 đơn vị |
| Phụ tùng | 1 gói hàng |
4.Mỗi bộ phận của Máy xà gồ C
1.3T Thủ công De-coiler
Đường kính: 460-520mm mở rộng.
Công suất: 3 tấn
Chiều rộng cuộn dây tối đa: 500mm
2. thiết bị nâng cấp
Đưa nguyên liệu thô (thép tấm) qua bãi biển để sản xuất và chế biến
Đường kính là Ø 76mm, mạ crôm và xử lý nhiệt HRC60 để đảm bảo bề mặt nhẵn mịn.
7 cuộn san bằng, 3 cuộn lên và 4 cuộn xuống,nó có thể đảm bảo rằng các sản phẩm gọn gàng, song song và mọi thứ đều đồng nhất
3. Thiết bị đột và cắt
Nó thông qua hệ thống truyền động thủy lực và vị trí tự động để quyết định
kích thước và cắt giảm các sản phẩm mục tiêu
áp suất trạm thủy lực: 20 MPa
Cuộn dây thủy lực: 46 #
Các thành phần: Nó chứa một bộ lưỡi dao, một xi lanh thủy lực và một máy cắt
Vật liệu lưỡi cắt: Thép Cr12 Mov với xử lý cao
4. hộp điều khiển
(1) Nhà cung cấp điện: 380V, 50 Hz, 3Phase (điều chỉnh theo yêu cầu)
(2).Bảng điều khiển: Công tắc dạng nút và màn hình cảm ứng
(3) Ngôn ngữ trong màn hình cảm ứng: tiếng Anh và tiếng Trung
(4) Đo chiều dài và số lượng tự động.
(5) Chiều dài và số lượng được điều khiển bởi PLC.
(6) Độ chính xác của độ dài có thể được sửa đổi một cách dễ dàng.
