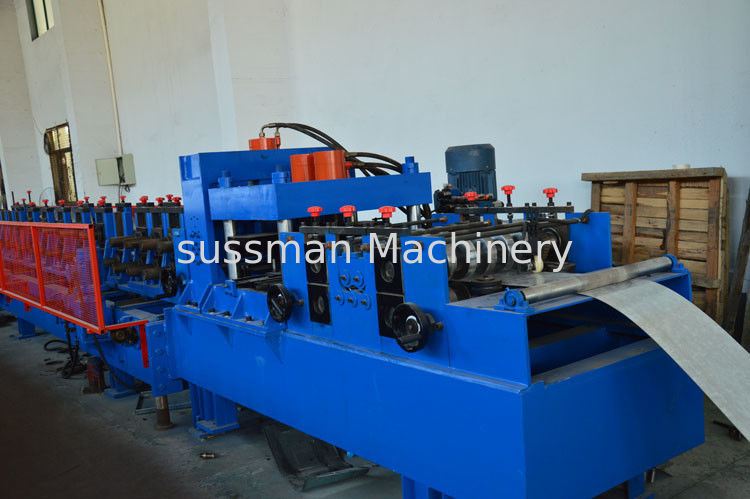

Máy cán khuôn CZ Purlin
>
|
| Place of Origin | China |
| Hàng hiệu | Sussman |
| Chứng nhận | SGS.CE.ISO |
| Số mô hình | SM-CZ |
Những ưu điểm của máy xà gồ CZ Kiểu thay đổi kích thước tự động như sau:
1.Sản xuất kích thước xà gồ khác nhau mà không thay đổi con lăn hoặc miếng đệm.
2. No cần thay đổi cutter cho kích thước khác nhau.
3. dễ dàng hoạt động, chi phí bảo trì thấp.
4.Optional lỗ Punch tại bất kỳ vị trí của bên xà gồ web và mặt bích bên.
Chất liệu của cuộn dây | Độ dày vật liệu | 1,5-3,0 mm |
Chiều rộng | 80-300mm | |
Chiều cao | 40-100mm | |
De-coiler | Cân nặng | 3 tấn hướng dẫn sử dụng decoiler |
Hình thành hệ thống | Tốc độ lăn | 0-12 m / phút |
Trạm lăn | Khoảng 18 trạm hình thành | |
Chất liệu con lăn | Thép Gcr15 với dập tắt | |
Vật liệu trục | 45 # Đường kính thép 76mm trục | |
Công suất động cơ chính | 11KW | |
Công suất cắt thủy lực | 7,5KW | |
Hệ thống cắt | Chất liệu cắt | CR12 với xử lý dập tắt |
Độ cứng | HRC58-62 | |
Lòng khoan dung | + -1,5mm | |
Lưỡi cắt | 1 bộ lưỡi cắt | |
Hệ thống điều khiển điện | Nguồn điện | 380V, 50HZ, 3 pha |
Hệ thống điều khiển | PLC với màn hình cảm ứng Panasonic Nhật Bản và thương hiệu Yaskawa | |
Cân nặng | Khoảng 6 tấn | |
Way Of Drive | Chuỗi điều khiển |
Thông số kỹ thuật của xà gồ CZ
Tên thiết bị | Số lượng |
3T uncoiler thụ động | 1 bộ |
Máy cán chính | 1 bộ |
Thủy lực trước khi cắt | 1 bộ |
Thủy lực trước đục lỗ | 1 bộ |
Trạm thủy lực | 1 bộ |
Ra bàn | 1 bộ |
Hộp điều khiển | 2 đơn vị |
Luồng làm việc
Decoiler — cho ăn với hướng dẫn - đấm và cắt —— cuộn hình thành - chạy ra khỏi bàn
Mỗi bộ phận của máy
1.3T thụ động De-coiler
Đường kính: mở rộng 460-520mm.
Công suất: 3000kg mỗi trục gá
Max cuộn chiều rộng: 500mm
2. thiết bị phát sáng
Đặt nguyên liệu (tấm thép) thông qua bãi biển để sản xuất và xử lý, 4 xuống và 3 lên, nó có thể đảm bảo rằng các sản phẩm được gọn gàng, song song và tất cả mọi thứ là đồng nhất.
7 cuộn san lấp mặt bằng, 3 cuộn lên và 4 cuộn xuống
Đường kính là Ø 76mm, chrome và HRC60 xử lý nhiệt để đảm bảo bề mặt nhẵn.
3.Pre -Punching và trước khi cắt thiết bị
Chia sẻ một trạm thủy lực với thiết bị cắt thủy lực
Nó thông qua các ổ đĩa thủy lực và vị trí tự động để quyết định
kích thước và cắt các sản phẩm mục tiêu
Thành phần: nó chứa một bộ lưỡi, một xi lanh thủy lực và một máy cắt, cắt lưỡi vật liệu: cr12
áp lực trạm thủy lực: 20 MPa
Cuộn thủy lực: 46 #
4. hộp điều khiển: Panasonic Nhật Bản thương hiệu
Thông qua PLC, bộ chuyển đổi, bảng cảm ứng từ Nhật Bản để đảm bảo tốc độ cao với độ ổn định, độ chính xác và tuổi thọ cao. Các yếu tố điện khác là Schneider
(1) Nhà cung cấp điện: 380 V, 50 Hz, 3 pha (điều chỉnh theo yêu cầu)
(2). Bảng điều khiển: Nút chuyển đổi loại và màn hình cảm ứng
(3) Ngôn ngữ trong màn hình cảm ứng: tiếng Anh và tiếng Trung
(4) Đo chiều dài và số lượng tự động.
(5) Chiều dài và số lượng được điều khiển bởi PLC.
(6) Độ dài không chính xác có thể được sửa đổi dễ dàng.
5.Điều khoản:
Hình thức thanh toán: 30% T / T trả trước và cân bằng phải được thanh toán trước khi tải
Thời gian giao hàng: 75 ngày sau khi receving thanh toán trước. Đảm bảo period18months dịch vụ miễn phí / trả tiền dịch vụ tất cả các máy lifeInstallation và đào tạo
Nếu người mua ghé thăm nhà máy của chúng tôi và kiểm tra máy, chúng tôi sẽ dạy bạn làm thế nào để cài đặt và sử dụng máy, và cũng đào tạo công nhân của bạn / kỹ thuật viên mặt đối mặt.
Nếu không có người đến thăm, chúng tôi sẽ gửi cho bạn hướng dẫn sử dụng và video để dạy bạn cài đặt và vận hành.Nếu người mua cần kỹ thuật viên của chúng tôi để đi đến nhà máy địa phương của bạn, xin vui lòng sắp xếp bảng và chỗ ở và những thứ cần thiết khác
Nếu có bất kỳ máy tùy chỉnh nào khác mà bạn quan tâm, vui lòng liên hệ với chúng tôi để thảo luận thêm. Chúng tôi sẽ cung cấp cho bạn giải pháp máy phù hợp nhất cho thị trường của bạn.
