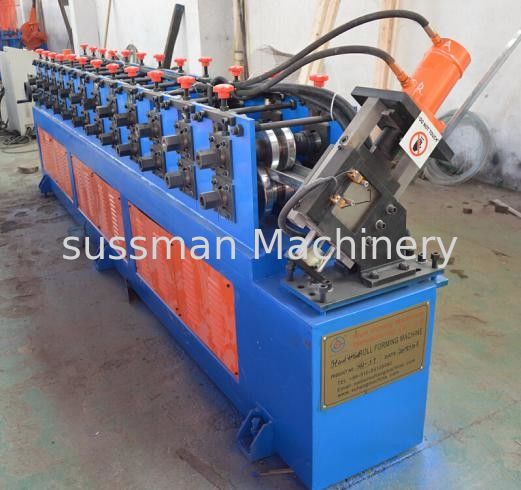

Stud Và Theo dõi Roll Forming Machine
>
|
| Place of Origin | Wuxi Jiangsu China |
| Hàng hiệu | Sussman |
| Chứng nhận | CCC, SGS, ISO9001, CE |
| Số mô hình | SS-MC |
Kỹ thuật chính của máy cán định hình:
1, chạy vật liệu: thép mạ kẽm độ dày- 0.27-1mm
2, tốc độ hình thành: 12-15m / phút
3, Hình thành các bước: 13 bước
4, con lăn vật liệu: tốt thép chính xác xử lý công việc của gcr15, con lăn datum con lăn đường kính φ120
5, Chất liệu của trục chính: xử lý điều chế thép tốt 45
6, bánh xích: 45 thép tần số cao quench; khoảng cách 25.4. Số lượng: 13 chiếc
7, công suất động cơ: 7,5 kw
8, Cut-off hệ thống: thông qua áp lực thủy lực ổ đĩa, cắt đứt sau khi hình thành.
9, Hệ thống thủy lực điện máy móc điện: 4KW
10, áp lực hệ thống thủy lực: 10Mpa
11, Hệ thống điều khiển PLC: Thương hiệu của Panasonic; Màn hình cảm ứng là thương hiệu của Bắc Kinh huade, Encoder là thương hiệu Omron của Nhật Bản; Biến tần là thương hiệu Siemens
12, Rack hàng nơi làm việc: Thép rack của 446X199 H; Có thể tháo rời tấm tường loại hàng nơi làm việc
13. Kích thước tổng thể của máy tạo hình chính: 6000mmX700mmX900mm
14, Tổng trọng lượng: khoảng 3 tấn
15. Un-coiler: 3 tấn công suất của hướng dẫn sử dụng un-coiler
16. máy dập đấm cho các lỗ
17. Nguồn điện: 380V 50HZ, 3 pha
Các ứng dụng
Kim loại stud và theo dõi, thép stud và theo dõi, c stud, u Á hậu, u theo dõi, furring kênh, trần nhà trần batten, mái giàn, c giàn, trọng lượng nhẹ thép giàn ...
Luồng công việc kênh chính
De-coiler- → feedwithguide— → máy cán chính - → cắt - → chạy ra khỏi bảng
Bản vẽ hồ sơ của máy cán định hình kênh chính
Các thành phần chính
| Danh sách máy | 3 tấn thụ động de-coiler | 1 bộ |
| Cho ăn với hướng dẫn | 1 bộ | |
| Máy cán chính | 1 bộ | |
| Hộp điều khiển PLC | 1 đơn vị | |
| Trạm thủy lực | 1 đơn vị | |
| Ngừng cắt thiết bị | 1 đơn vị | |
| Bìa an toàn | 1 đơn vị | |
| Ra bàn | 2 đơn vị |
Lợi thế cho máy kênh chính
1. Giá cả hợp lý
2. chất lượng cao
3. 12 tháng bảo hành
4. hơn 10 năm kinh nghiệm
5. bền
6. đáng tin cậy
Chi tiết của từng thành phần:
Cắt
(1) Cắt sau khi tạo hình: Cắt tấm sau khi cuộn tạo thành chiều dài yêu cầu
(2) Cắt chuyển động: Máy chính tự động dừng và việc cắt sẽ diễn ra. Sau khi cắt, máy chính sẽ tự động khởi động.
(3) vật liệu của lưỡi: CR12with xử lý nhiệt
(4) đo chiều dài: đo chiều dài tự động
(5) Dung sai chiều dài: 10m +/- 2mm
Hình thành máy chính hình thành kênh
