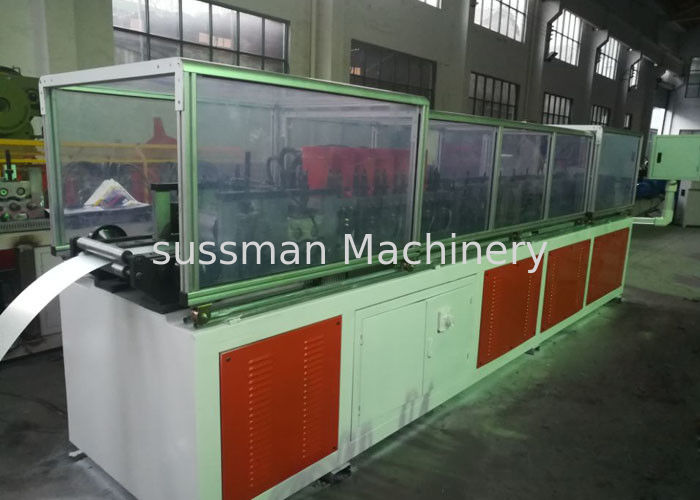

Nhà khung gạch rộng 182mm Nhà 89mm Khung thép nhẹ Máy cán CAD

Máy khung thép nhẹ hoàn toàn tự động để làm khung nhà cùng với phần mềm đỉnh, như mái, tường, sàn, kèo, cửa sổ, cửa, v.v., có thể tạo kích thước 75mm, 89mm, 140mm, 200mm, 250mm, v.v.

Thông số kỹ thuật chính

Quy trình công nghệ

Trang trí nội thất

Phần mềm thiết kế VERTEX BD 2018

1. Cấu trúc tường, sàn và mái được sản xuất tự động, tiết kiệm thời gian thiết kế.
2. Tạo khung làm việc bản đồ 3D và chế độ xem trang trí 3D.
3. Toàn bộ khung tòa nhà có thể được phân giải thành bản vẽ đơn vị độc lập.

4. Tính toán hóa đơn vật liệu, bao gồm thép, tấm, vật liệu cách nhiệt, cửa ra vào và cửa sổ, ốc vít và các vật liệu phù hợp khác.
5. Tạo dữ liệu đã xử lý bao gồm phần công việc được đánh dấu, kết nối với thiết bị.
6. Bảo trì phần mềm và phí đào tạo.
7. Xuất xứ và phí hỗ trợ là 2200,00 USD / năm. Đó là cập nhật phần mềm và tùy chọn.

8. Đúc 3D tự động, đảm bảo chính xác 100%.
9.Với chức năng dự án phân tích, phần mềm có thể tính toán khả năng chịu lực.

Hệ thống điều khiển CNC

Với quyền sở hữu trí tuệ độc lập, phần mềm kiểm soát sản xuất LGS Maker có thể đảm bảo hệ thống được sử dụng trong mọi loại môi trường làm việc với máy tính cấp công nghiệp.

1. Máy tính cấp công nghiệp màu 17 inch có thể chọn thao tác bàn phím, chuột hoặc màn hình cảm ứng. Chuyển đổi chức năng thủ công hoặc tự động theo ý muốn.

2. Với các ngôn ngữ khác nhau để chọn trong giao diện vận hành, thật dễ dàng để xử lý dữ liệu đầu ra trong phần mềm thiết kế có thể được sao chép bằng USB hoặc truyền từ xa qua Internet.

3. Đọc dữ liệu thiết kế trực tiếp trong khi sản xuất, không có sự can thiệp thủ công.

4. Cải thiện hiệu quả để thêm, sửa đổi hoặc hủy bỏ nhiệm vụ bất cứ lúc nào, bất kể đơn vị cướp hoặc toàn bộ đơn vị. Nó có thể giải quyết vấn đề phế liệu gây ra bởi lỗi vật liệu hoặc lỗi cá nhân.

5. Dữ liệu được lưu tự động sau khi tắt máy ở trường hợp bình thường. Thiết bị bảo vệ tắt nguồn ngẫu nhiên là tùy chọn.

6. Theo dõi thời gian thực toàn bộ quá trình sản xuất bằng đồ họa, có thể cho thấy phần công việc nào đang hoạt động, chiều dài, chiếc và tình trạng vật liệu, v.v.

7. Giám sát và kiểm soát quá trình sản xuất với hệ thống phát hiện lỗi và báo động tự động để bảo vệ.

8. Hệ thống được sử dụng miễn phí vĩnh viễn với quyền sở hữu trí tuệ độc lập.

Mô tả trang bị

1). Uncoiler đầu đơn dọc tự động: 1 bộ
a.Sử dụng thiết kế siết tay, ID cuộn: Ф460mm-Ф520mm, cuộn OD: Ф1400mm, Tải: 2000kg
b.Chuyển đổi chuyển đổi tự động
c. Công suất: 2.2KW

2). Khung: Sử dụng hàn thép tấm, ủ tổng thể để xử lý ứng suất, để đảm bảo sử dụng lâu dài mà không bị biến dạng; và gia công trung tâm gia công CNC để đảm bảo độ chính xác kích thước.

3). Arch: Arch chính là cấu trúc hộp, hộp là gia công trung tâm gia công CNC, vòm phụ là cấu trúc độc lập.

4). Hệ thống truyền động: Động cơ servo và liên kết giảm tốc, giữa bánh xe với hoạt động ngâm dầu bánh răng cứng chính xác, để đảm bảo sử dụng thời gian dài mà không bị mài mòn.

5). Khuôn cán: Thép chết Cr12mov, sau khi chân không được làm cứng HRC60-62 ° để tinh chỉnh lỗ và phần cuối của mặt, máy tiện CNC hoàn thiện bề mặt con lăn.

6). Trục chính: Vật liệu cho thép công cụ 40Cr, xử lý nhiệt và tôi luyện, hoàn thiện mài bên ngoài

7). Hệ thống thủy lực
a. Cấu trúc lưu trữ năng lượng, tiết kiệm năng lượng và bảo vệ môi trường
b. Linh kiện thủy lực: Sản phẩm Bosch Rexroth của Đức

số 8). Đập khuôn
Vật liệu mô hình khuôn được sử dụng thép công cụ S45C, khuôn chèn bằng thép chất lượng cao D2 hoặc SKD11, các bộ phận khuôn với các sản phẩm gạo của Nhật Bản.

9). Bộ phận điện
a. Bộ điều khiển chuyển động nhập khẩu gốc và PLC

Điều kiện

Thời hạn thanh toán: T / T, L / C

30% T / T trước và 70% T / T số dư sau khi kiểm tra trước khi giao hàng.

Sự bảo đảm
1. 12 tháng, và chúng tôi sẽ cung cấp hỗ trợ kỹ thuật cho toàn bộ cuộc sống.
2. Đào tạo: người mua nên tính phí thị thực, vé khứ hồi, thức ăn và chỗ ở
ở nước ngoài và 100 USD / người / ngày đối với tiền lương.
3. Cần một kỹ thuật viên
4. Thời gian đào tạo: một tuần (chứa thời gian cài đặt và điều chỉnh)
