Stud Và Theo dõi Roll Forming Machine
>
|
| Place of Origin | Wuxi, China |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Model Number | RF-ST |
T Lưới cuộn hình thành máy kim loại Stud Making Thiết bị 8-15m / phút
Danh sách máy T Bar chính
| Danh sách máy | 3 tấn thụ động de-coiler | 2 bộ | |
| Thiết bị đục lỗ thủy lực | 3 bộ | ||
| Máy cán chính | 1 bộ | ||
| Hộp điều khiển PLC | 1 đơn vị | ||
| Trạm thủy lực | 1 đơn vị | ||
| Khóa thiết bị cho khớp nối | 1 đơn vị | ||
| Ra bàn | 2 đơn vị | ||

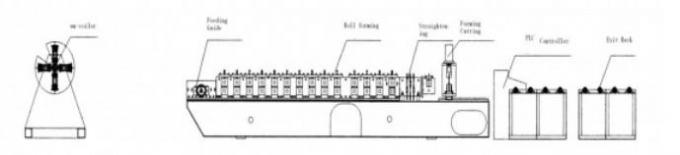

Hồ sơ và bản vẽ chuẩn
Quy trình công nghệ:
Decoiler — feedingwithguide — Rollforming —— hydraulicPunching —— Cắt - Thu thập sản phẩm
Bên ngoài của máy:
| Mặt hàng | Thông số kỹ thuật | Nhận xét | |
| Chất liệu của cuộn dây | Độ dày vật liệu | PPGI mạ kẽm 0,3-0,5 mm | |
| De-coiler | Cân nặng | 3 tấn của nhãn hiệu | |
| Knurls | Hai bên | 1 bộ cuộn | |
| Đột | số | 3 bộ | |
| Hình thành hệ thống | Tốc độ lăn | 10-15 m / phút | |
| Trạm lăn | Khoảng 16 trạm hình thành | ||
| Chất liệu con lăn | Thép Gcr15 với dập tắt | ||
| Vật liệu trục | 45 # Đường kính thép 75mm trục | ||
| Maim Motor điện | 7,5 kw | ||
| Công suất cắt thủy lực | 4 kw | ||
Cắt hệ thống | Chất liệu cắt | CR12 với xử lý dập tắt | |
| Độ cứng | HRC58-62 | ||
| Lòng khoan dung | + -1,5mm | ||
| Lưỡi cắt | 1 bộ lưỡi cắt | ||
| Hệ thống điều khiển điện | Nguồn điện | 380V, 50 HZ, 3 pha | |
| Hệ thống điều khiển | PLC với màn hình cảm ứng Panasonic Nhật Bản và thương hiệu Yaskawa | ||
| Hệ thống chung | trạm | Khoảng 5 trạm | |
| Cân nặng | TON | Khoảng 3 tấn | |
| Way Of Drive | Hộp số | ||
| Kích thước của máy | mm | Chiều dài 7500mm * Chiều rộng 800mm * Chiều cao 800m |
Ảnh thành phần máy
Decoiler 3 tấn thụ động
Đường kính bên trong cuộn: ￠ 350mm ～ 450mm
Đường kính tối đa của cuộn dây: ￠ 800mm
Mở rộng: với 4 lòng bàn tay, với phanh
Max cuộn chiều rộng: 500mm
Cách cắt:
(1) Cắt chuyển động: Máy chính dừng lại và sau đó cắt tự động. Sau khi cắt, máy chính sẽ tự khởi động lại.
(2) vật liệu của lưỡi: CR12 với xử lý nhiệt
(3) đo chiều dài: tự động
(4) Dung sai chiều dài: + 0.5mm
(5) Để có được các cấu hình hoàn hảo, chúng tôi khuyên bạn nên cắt thủy lực sau khi thay đổi khuôn cắt. Cái đó dễ vận hành.
Hộp điều khiển
