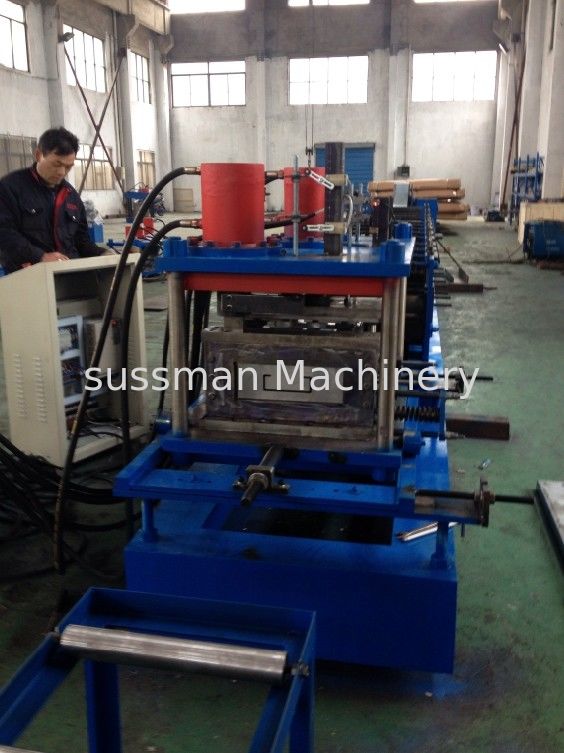

15 Steps Of Forming C Purlin Cold Roll Forming Machine High Speed 0-12m/min

Place of Origin	Wuxi, China
Hàng hiệu	Sussman
Chứng nhận	CE, SGS, ISO
Model Number	RF-ST

Thông tin chi tiết sản phẩm

Đặc điểm kỹ thuật sản phẩm:

C80-300

Vật liệu dày:

2-3mm

tốc độ tạo hình:

0-12m / phút

trạm lăn:

15 trạm

động cơ chính p; ower:

11Kw

Warrenty:

1 năm

Trọng lượng máy:

4 tấn

Kích thước máy:

6000mm * 800mm * 1200mm

Điểm nổi bật:

c purlin roll forming machine

z purlin roll forming machine

Điều khoản thanh toán & vận chuyển

Minimum Order Quantity

1 set

Giá bán

negotiable

Packaging Details

Film and steel

Delivery Time

60 days after deposit

Supply Ability

10 sets/month

Mô tả Sản phẩm

15 bước hình thành C xà gồ Máy cán nguội tốc độ cao 0-12m / phút

1. Thông số kỹ thuật

Sản phẩm đặc điểm kỹ thuật: C80-300. độ dày: 2-3mm. Sức mạnh năng suất: tối đa 250Mpa

Tốc độ chạy: 0-12m / phút.

Trục chính vật liệu: 45 # thép, Q & T điều trị

Đường kính trục chính: ￠ 75mm

Vật liệu con lăn: GCr15 thép chịu lực, Qunching xử lý nhiệt, bề mặt màu đen kết thúc. Độ cứng: HRC58-62.

Nhóm con lăn: 15 nhóm con lăn chính

San lấp mặt bằng con lăn: 7 con lăn san lấp mặt bằng thiết bị

Công suất động cơ chính: 11KW;

Công suất động cơ trạm thủy lực: 5.5KW

Đấm trạm: 2 cú đấm thiết bị

Hệ thống điều khiển điện: Toàn bộ dây chuyền được điều khiển PLC, Panasonic PLC.

Phương pháp cắt: thủy lực được hỗ trợ, tự động cắt theo chiều dài sau khi cuộn hình thành

Cắt khuôn vật liệu: Cr12 dập tắt điều trị

Uncoiling: bởi 5T Manual uncoiler

Cách ổ đĩa: 1,5 inch đôi chuỗi

Kích thước máy: 8m L X 0,88 m W X 1,0 m H

Trọng lượng máy: khoảng 8 tấn.

2. Luồng công việc

Uncoiling - Hướng dẫn tiến hành & Levelling- Roll hình thành-Cut để Length-Out đặt bảng

3. Linh kiện máy

SN	Tên thiết bị	Số lượng
1	3T hướng dẫn sử dụng uncoiler	1 bộ
2	San lấp mặt bằng thiết bị	1 đơn vị
3	Đột (bao gồm cả khuôn đấm)	1 đơn vị
4	Máy cán chính	1 đơn vị
5	Ổ đĩa chính	1 đơn vị
6	Bộ cắt	1 đơn vị
7	Trạm thủy lực	1 bộ
số 8	Hệ thống điều khiển (bao gồm cả tủ điều khiển)	1 bộ
9	Ra đặt bảng	1 bộ
10	Khuôn cắt	4 bộ
