22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine
  • 22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine
  • 22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine
  • 22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine
  • 22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine
  • 22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine

22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine

Nguồn gốc Vô Tích, Trung Quốc
Hàng hiệu Sussman
Chứng nhận CE, SGS, ISO
Số mô hình RF-ST
Thông tin chi tiết sản phẩm
độ dày vật liệu:
Cuộn mạ kẽm 1,0-1,5mm
指定目录不存在或不允许操:
5-6 m/phút với chuỗi điều khiển
trạm lăn:
Khoảng 13 trạm hình thành
Sức mạnh động cơ chính:
5,5kw
Chất liệu cắt:
CR12Mov với xử lý dập tắt
cách lái xe:
Chuỗi đơn 1 inch
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu
1 bộ
Giá bán
negociate
chi tiết đóng gói
Phim và thép
Thời gian giao hàng
60 ngày sau khi gửi
Khả năng cung cấp
10 Bộ/Tháng
Mô tả Sản phẩm

Máy tạo hình cuộn hồ sơ U có thể điều chỉnh chiều rộng 22*33mm 50*33mm

Ứng dụng của Hồ sơ U (23×33mm – 90×33mm, Độ dày 1.0–1.5mm)
Hồ sơ thép hình chữ U, thường được gọi là kênh U hoặc rãnh U, được sử dụng rộng rãi trong nhiều ứng dụng xây dựng và công nghiệp
do thiết kế nhẹ, tỷ lệ cường độ trên trọng lượng cao và dễ dàng lắp đặt. Hồ sơ U với
kích thước 23×33mm, 50×33mm, 60×33mm, 70×33mm và 90×33mm và độ dày từ 1.0 đến 1.5mm, đặc biệt phù hợp cho các mục đích sau:

----------------------------------------------------------------------------------------------------------------------------------

1. Hệ thống khung thép nhẹ
Các hồ sơ U này thường được sử dụng trong xây dựng thép nhẹ, đặc biệt là làm rãnh trên và dưới trong hệ thống khung tường.
Khi kết hợp với các đinh tán hình chữ C, chúng tạo thành các cấu trúc tường không chịu lực hoặc tường ngăn trong cả các tòa nhà dân cư và thương mại.
* Hồ sơ U 23×33mm và 50×33mm lý tưởng để sử dụng trong tường ngăn nhẹ và khung chu vi trần.

* 60×33mm, 70×33mm và 90×33mm phù hợp với các vách ngăn cao hơn, khung tường chắc chắn hơn và các ứng dụng cần độ cứng bổ sung.

Ưu điểm:
* Lắp đặt nhanh chóng và dễ dàng.

* Chống ăn mòn khi mạ kẽm.

* Kích thước chính xác để đóng khung chính xác.

* Tương thích với hệ thống tường thạch cao.

----------------------------------------------------------------------------------------------------------------------------------

2. Hệ thống treo trần
Hồ sơ U có kích thước nhỏ hơn (ví dụ: 23×33mm) thường được sử dụng trong khung trần, hoạt động như các kênh hỗ trợ hoặc rãnh chu vi
trong trần treo, tấm trần âm thanh và hệ thống trần thạch cao.

----------------------------------------------------------------------------------------------------------------------------------

3. Kênh hỗ trợ điện và cơ khí
Hồ sơ U có độ dày 1.2–1.5mm được sử dụng để hỗ trợ ống dẫn điện, khay cáp, ống HVAC và đường ống nước trong các công trình thương mại và công nghiệp. Chúng đóng vai trò là đường ray lắp và giá đỡ cố định trong các cấu trúc hỗ trợ tiện ích.

----------------------------------------------------------------------------------------------------------------------------------

4. Đồ đạc nội thất và nội thất
Trong trang trí nội thất và hệ thống nội thất mô-đun, hồ sơ U đôi khi được sử dụng làm yếu tố khung, viền cạnh hoặc giá đỡ tấm do vẻ ngoài bóng bẩy và cấu trúc đơn giản của chúng.

----------------------------------------------------------------------------------------------------------------------------------

5. Khung công nghiệp và kệ
Hồ sơ U chịu tải nặng hơn như 70×33mm và 90×33mm có thể được sử dụng trong việc chế tạo kệ kim loại, giá lưu trữ và các cấu trúc khung nhẹ trong nhà kho và xưởng.

----------------------------------------------------------------------------------------------------------------------------------

Tóm tắt
Hồ sơ U có kích thước từ 23×33mm đến 90×33mm với độ dày 1.0–1.5mm rất linh hoạt, tiết kiệm chi phí và đáng tin cậy về cấu trúc.
Chúng được ứng dụng rộng rãi trong các lĩnh vực xây dựng, hoàn thiện nội thất, cơ khí và công nghiệp. Tùy thuộc vào kích thước và độ dày cụ thể, chúng có thể được sử dụng cho mọi thứ, từ lưới trần nhẹ đến khung tường cứng và hệ thống hỗ trợ thiết bị.

Thông số kỹ thuật

  Mục Thông số kỹ thuật
Vật liệu cuộn Độ dày vật liệu Cuộn mạ kẽm G550 1.0-1.5mm
Hệ thống tạo hình Tốc độ cán 5-6 m/phút với xích dẫn động
  Trạm con lăn Khoảng 13 trạm tạo hình
  Vật liệu con lăn Thép Gcr15 với tôi
  Vật liệu trục

Trục thép 45# Đường kính 75mm



  Công suất động cơ chính 5.5 kw

Cắt
hệ thống

Vật liệu cắt CR12mov với xử lý tôi
  Độ cứng HRC58-62
  Dung sai +-1.5mm
  Lưỡi cắt 2 bộ lưỡi cắt
Hệ thống điều khiển điện Nguồn điện 380V, 50HZ,3 pha, theo yêu cầu của người mua
  Hệ thống điều khiển PLC với màn hình cảm ứng
  Cân nặng Khoảng 5 tấn
  Cách truyền động Xích đơn 1 inch
  Kích thước máy Chiều dài 6000mm* Chiều rộng 800mm* Chiều cao 1500m


Danh sách máy


Bộ xả cuộn thủy lực 3 tấn 1 bộ
Máy tạo hình cuộn chính 1 bộ
Hộp điều khiển PLC 1 bộ
Thiết bị cắt thủy lực 1 bộ
Thiết bị đục thủy lực 1 bộ
Máy xếp chồng tự động đơn giản 6 mét 1 bộ


Bản vẽ hồ sơ

22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine 0



Quy trình công nghệ:



Bộ xả cuộn—cấp liệu bằng hướng dẫn—Tạo hình cuộn—Cắt—Thu thập sản phẩm


 22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine 1

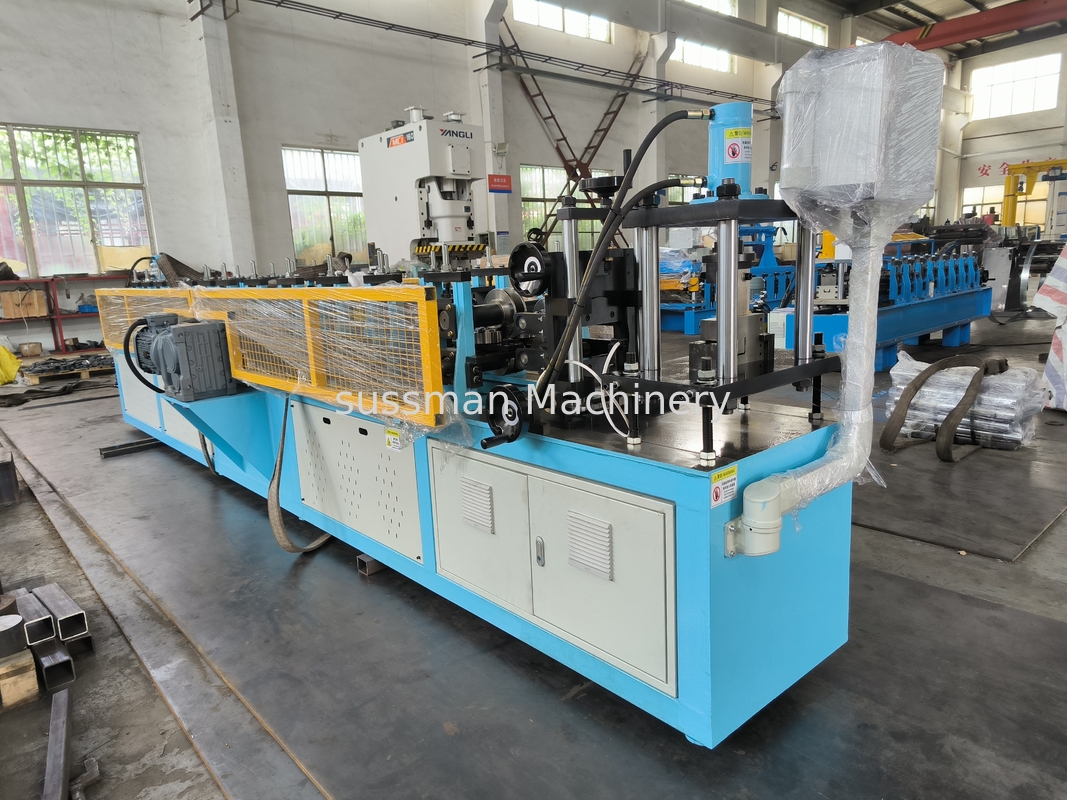

Hình ảnh máy

22 * 33mm 50 * 33mm Chiều rộng điều chỉnh U Profile Roll Forming Machine 2
