0.8-1.2mm C63 C75 C100 C150 Máy khung thép tầm nhẹ

Máy tạo hình khung thép nhẹ C63 C75 C100 C150 0.8-1.2mm

Thông số kỹ thuật chính

Mô tả thiết bị


Thông số kỹ thuật chính:
Kích thước 100*41mm
Độ dày 0.8-1.2mm (Cuộn mạ kẽm G300-G550 và Aluzinc)
Chiều rộng nạp 193mm
Tốc độ sản xuất tiêu chuẩn 300-700m/h
Tốc độ sản xuất tối đa 25m/phút
Động cơ chính động cơ servo 7.5kw
Nguồn điện 380V 50Hz 3 pha hoặc theo yêu cầu của bạn
Trạm thủy lực 7.5kw
Dung tích bình chứa thủy lực: 100L
Làm mát thủy lực: Làm mát bằng quạt
Áp suất thủy lực: cài đặt máy tính
Khung và khuôn đột: Lỗ vít, vát mép, lỗ rãnh, cắt mặt bích, lỗ ống, treo, cắt
Dung sai: +- 0.5mm
Máy in phun: EC-JET
Kích thước máy: 5000*1000*1500mm
Trọng lượng: 3000kg
Màu sắc: theo yêu cầu của bạn
Bộ xả cuộn: chịu tải 3 tấn, bộ xả cuộn tự động

Phần mềm thiết kế VERTEX BD
1. Cấu trúc tường, sàn và mái được sản xuất tự động, tiết kiệm thời gian thiết kế.
2. Đúc 3D tự động, đảm bảo độ chính xác 100%.
3. Với chức năng phân tích dự án, phần mềm có thể tính toán khả năng chịu tải.
4. Tạo bản đồ 3D khung và xem trang trí 3D.
5. Toàn bộ khung nhà có thể được phân giải thành bản vẽ đơn vị độc lập.
6. Tính toán bảng vật liệu, bao gồm thép, tấm, vật liệu cách nhiệt, cửa ra vào và cửa sổ, ốc vít và
vật liệu phù hợp khác.
7. Tạo dữ liệu đã xử lý bao gồm phôi được đánh dấu, kết nối với thiết bị.
8. Phí bảo trì và đào tạo phần mềm.
9. Phí bảo trì và hỗ trợ là 2200,00 USD/Năm. Nó dành cho việc cập nhật phần mềm và tùy chọn.

Mô tả thiết bị
1). Bộ xả cuộn đầu đơn thẳng đứng tự động: 1 bộ
a. Sử dụng thiết kế siết chặt bằng tay, ID cuộn: 460mm-520mm, OD cuộn: 1400mm, Tải: 3000kg
b. Xả cuộn tự động chuyển đổi tần số
c. Công suất: 2.2KW

2). Khung: Sử dụng hàn tấm thép, ủ tổng thể để xử lý ứng suất, để đảm bảo sử dụng lâu dài không bị biến dạng; và
Trung tâm gia công CNC để đảm bảo độ chính xác về kích thước.

3). Vòm: Vòm chính là kết cấu hộp, hộp là trung tâm gia công CNC, vòm phụ là kết cấu độc lập.

4). Khuôn cán: Thép khuôn Cr12mov, sau khi làm cứng chân không HRC60-62 ° để tinh chỉnh lỗ và cuối mặt, máy tiện CNC
hoàn thiện bề mặt con lăn.

5). Trục chính: Vật liệu thép công cụ 40Cr, tôi và ủ nhiệt luyện, hoàn thiện mài bên ngoài

6). Hệ thống truyền động: Động cơ servo và liên kết giảm tốc, giữa bánh xe với hoạt động ngâm dầu bánh răng răng cứng chính xác, để đảm bảo rằng việc sử dụng lâu dài không bị mòn.

7). Hệ thống thủy lực
a. Cấu trúc lưu trữ năng lượng, tiết kiệm năng lượng và bảo vệ môi trường
b. Linh kiện thủy lực: Sản phẩm Rexroth của Đức

8). Khuôn đột
Vật liệu mẫu khuôn được sử dụng thép công cụ S45C, chèn khuôn bằng thép chất lượng cao D2 hoặc SKD11, các bộ phận khuôn với gạo của Nhật Bản
sản phẩm.

9). Bộ phận điện
a. Bộ điều khiển chuyển động và PLC nhập khẩu gốc
b. Các thành phần điện áp thấp thương hiệu hạng nhất quốc tế

10). Máy in phun CNC
a. Cấu hình máy in phun điện dựa trên dung môi chất lượng cao cấp công nghiệp, in chữ rõ ràng và chắc chắn, dễ dàng
cài đặt
b. Mực gốc dung môi thông thường, dễ mua và tiết kiệm khi sử dụng
c. Tự động in tự động được tạo bởi phần mềm thiết kế, không cần sự can thiệp của con người
d. Bằng hệ thống điều khiển sản xuất Frame Mac LGS có thể thêm bất kỳ thông tin bổ sung nào, chẳng hạn như, tên công ty, logo, trang web, v.v.

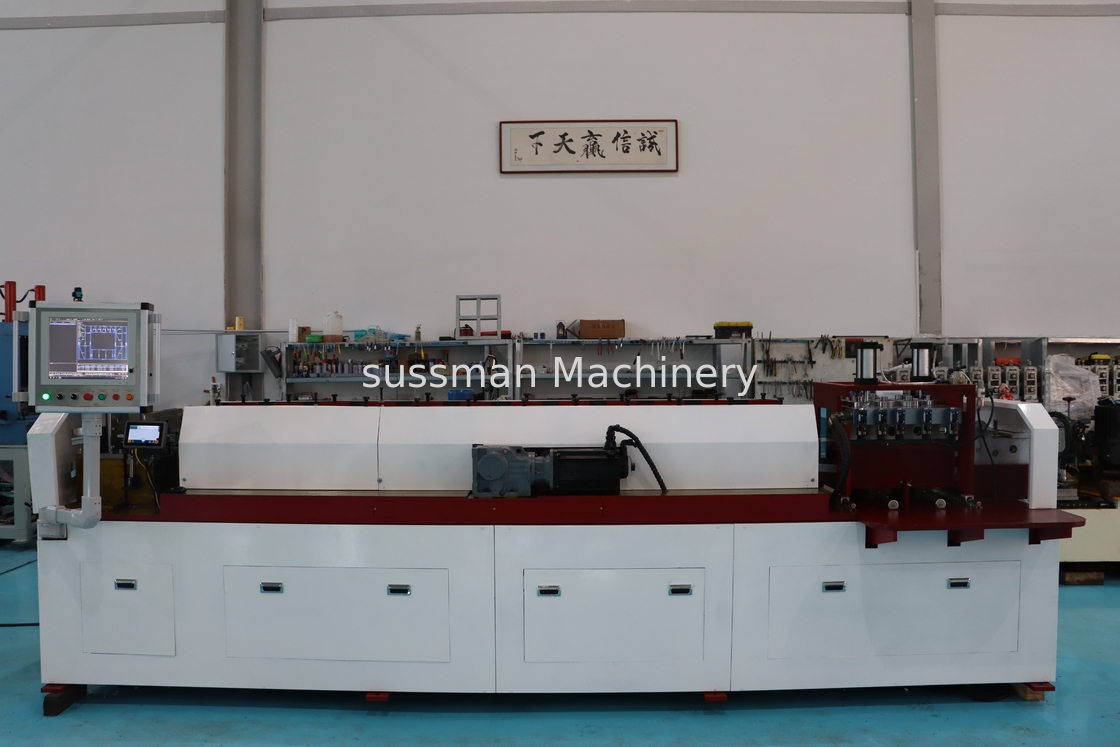

Ảnh máy của chúng tôi

Các ứng dụng của máy LGSF chủ yếu trong ngành xây dựng, nơi khung thép nhẹ đang ngày càng phổ biến do những ưu điểm vượt trội của nó. Một số ứng dụng phổ biến bao gồm:

1. Xây dựng dân dụng: Khung thép nhẹ ngày càng được sử dụng trong các tòa nhà dân dụng, bao gồm nhà ở gia đình, nhà phố và khu phức hợp căn hộ nhiều tầng. Máy LGSF có thể sản xuất các đinh tường, vì kèo mái, dầm sàn và các thành phần khác cần thiết cho các công trình này.

2. Xây dựng thương mại: Hệ thống LGSF cũng được sử dụng trong các tòa nhà thương mại như văn phòng, trường học, bệnh viện và không gian bán lẻ. Máy LGSF có thể chế tạo các thành phần thép cần thiết cho vách ngăn bên trong, tường bên ngoài, hệ thống trần và các yếu tố kết cấu khác.

3. Xây dựng mô-đun: Khung thép nhẹ rất phù hợp cho việc xây dựng mô-đun bên ngoài công trường, nơi toàn bộ mô-đun tòa nhà được chế tạo trong nhà máy và sau đó được vận chuyển đến công trường để lắp ráp. Máy LGSF đóng một vai trò quan trọng trong việc sản xuất các thành phần khung thép cho các mô-đun này.

4. Cải tạo và nâng cấp: Hệ thống LGSF mang lại sự linh hoạt và dễ dàng lắp đặt, làm cho chúng phù hợp với các dự án cải tạo và nâng cấp. Máy LGSF có thể sản xuất hiệu quả các thành phần thép tùy chỉnh có thể dễ dàng tích hợp vào các cấu trúc hiện có.

Việc sử dụng máy LGSF trong xây dựng mang lại một số lợi ích, bao gồm thời gian thi công nhanh hơn, tiết kiệm chi phí, độ bền và tính linh hoạt trong thiết kế. Những máy này cho phép sản xuất chính xác và tiêu chuẩn hóa các thành phần thép, đảm bảo chất lượng cao và lắp ráp chính xác tại công trường.
