Stud Và Theo dõi Roll Forming Machine
>
|
|
| Nguồn gốc | Vô Tích, Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |

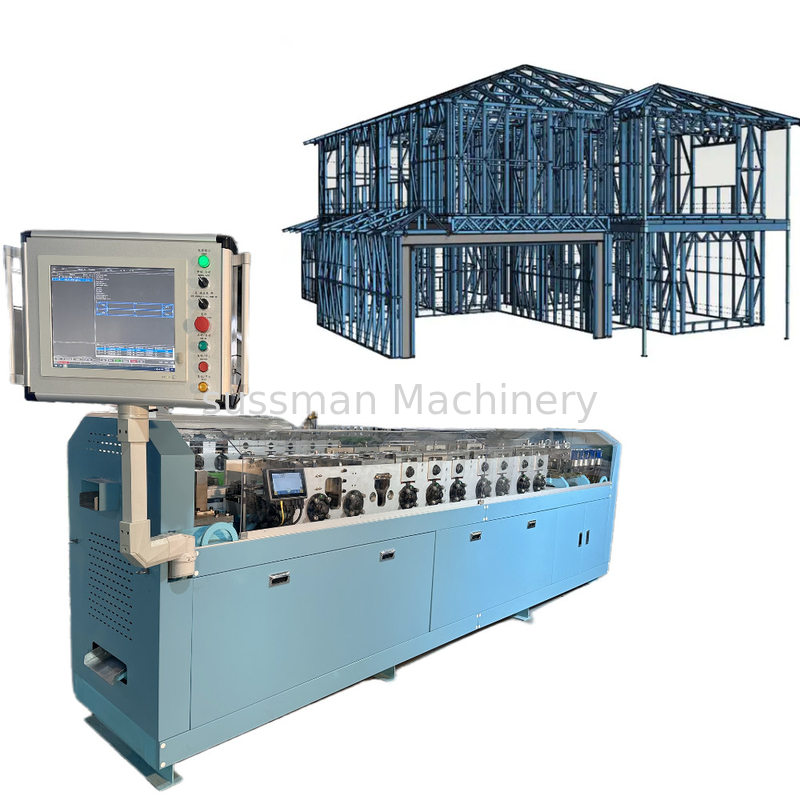

Sẵn sàng để vận chuyển C89 Light Gauge Framing Machine LGS LGSF Making Machine với Vertax BD Software
Máy đóng khung thép nhẹ là dây chuyền sản xuất tự động. chiều rộng 75mm, 89mm, 140mm là các kích thước phổ biến. Máy bao gồm decoiler, đâm thủy lực, cắt thủy lực,Máy tháo dây chuyền thụ động 6 mét, máy tính công nghiệp và vân vân.
Thông số kỹ thuật chính
| Điểm | Mô tả |
| Máy tháo dây tự động | |
| Trọng lượng tải | 2000kg |
| Chiều kính bên trong cuộn dây | φ430 ~ 520mm |
| Chiều kính bên ngoài cuộn dây | φ1300mm |
| Chiều rộng dải | 100 ~ 450mm |
| Độ dày dải | 0.7~1.2mm |
| Mô tả hồ sơ | |
| C Kích thước hồ sơ | 89*41*13mm |
| Máy tạo cuộn | |
| Cấu trúc | 5000*1000*1800mm |
| Trọng lượng | 3500kg |
| Sản phẩm loại cuộn | Vật liệu: SKD-11 |
| Kỹ thuật chế biến cuộn | CNC machining, xử lý nhiệt HRC58-60 |
| Chất lượng trục | Thép 40Cr |
| Kỹ thuật chế biến trục | CNC machining, quen và làm nóng HRC28-32 |
| Thiết bị đâm | Dimpling với các lỗ vít, lỗ dịch vụ, đường đinh web, đường đinh môi, truss end chamfer, swage, crimp |
| Hệ thống điều khiển | |
| Thiết bị điều khiển | Một máy tính xách tay Lenovo, một hộp điều khiển bên trong khung dựa trên của máy |
| Phần mềm thiết kế | Vertex BD từ AU |
| Thiết bị in laser | Thiết bị in laser USA Matthews cho sơn phun logo và số chỉ định lắp đặt |
| Thiết bị điều khiển từ xa | Máy điều khiển từ xa không dây để đi về phía trước hoặc trở lại hoặc dừng lại |
| Thương hiệu chính | PLC ((tự phát triển),Relay ((Schneider),Proximity switch ((Schneider),Encode ((Omron) |
| Động cơ và hệ thống thủy lực | |
| Động cơ phụ trợ | 5.5kw với bộ giảm tốc độ quý giá |
| Trạm thủy lực | 7.5kw, 200L |
| Bảng chạy hết | |
| Chiều dài | 3M với hỗ trợ khí quyển bên |
| Giới thiệu chung | |
| 1. Windows hệ thống bảng điều khiển cảm ứng. nhập nhanh lệnh NC thông qua mạng hoặc giao diện USB. | |
| 2. Giám sát quá trình làm việc bằng hình ảnh | |
| 3.Vertex BD Software | |
| 4Hệ thống thủy lực Bosch Rexroth của Đức. | |
| 5- Thép chết chất lượng cao. xử lý làm cứng chân không. | |
| 6.Built-in bảo trì miễn phí máy in jet | |
| 7- Hình dạng hoàn hảo, kích thước chính xác | |
Mô tả thiết bị
1: Cấu hình của máy
Máy mở vòng 1 bộ
Vòng cuộn: 12 nhóm
Hệ thống điều khiển PLC 1 bộ
Hệ thống cắt thủy lực: 1 bộ
Bảng thu thập
2:Dòng chảy quá trình làm việc của máy tạo hồ sơ omega
Uncoiling-Coil feeding-Guiding-Roll Forming-Punching (nếu cần thiết) - Bảng cắt-Collection
3: Các thông số kỹ thuật:
A: Cung cấp điện:
380V, 3 giai đoạn, 50 Hz (có thể được điều chỉnh theo điều kiện cung cấp điện thực tế ở các quốc gia khác nhau)
Sức mạnh động cơ chính: 7,5 kW
Năng lượng bơm: 5,5kw
B:Uncoiler:
Độ kính bên trong: 460-520mm
Độ kính bên ngoài: 1300mm
Trọng lượng tải: 2T
C:Phần hình thành:
Độ dày cấp: 0,6-1,2 mm
Chiều rộng cho ăn: 50-500mm
Tốc độ đúc: 8-12m/min
Phản lệch cắt: 10m±2mm
Số trạm cuộn: 12 nhóm
Vật liệu cuộn: GCr15
Vật liệu của trục: Cr40
Độ kính của trục: 42mm
D: Hệ thống thủy lực:
Áp suất thủy lực: 10-12 Mpa
Vật liệu cắt: SKD11
E: Hệ thống kiểm soát:
Hệ thống điều khiển NC-PLC hoàn toàn tự động
Kênh điều khiển: Màn hình cảm ứng màu
Bức ảnh máy của chúng tôi
Ứng dụng:
Phần mềm:
Serive sau bán hàng
- Người bán chịu trách nhiệm lắp đặt và đưa vào sử dụng thiết bị và đào tạo miễn phí.Người bán sẽ cung cấp 1 kỹ sư kỹ thuật để hướng dẫn lắp đặt và đào tạo., và người mua nên cung cấp cho nhân viên kỹ thuật với hợp tác đầy đủ.
- Thời gian lắp đặt: khoảng 5 ngày sau khi người mua chuẩn bị đầy đủ như nền tảng và tất cả các phụ kiện cần thiết.
- Thời gian huấn luyện: 5 ngày.
- Trước khi khởi hành các kỹ sư từ người bán, người mua phải trả phí lắp đặt và đưa vào hoạt động 100 $ / ngày vào tài khoản điểm của người bán.người dịch và bảo hiểm đều phải được cung cấp bởi người mua với trách nhiệm đầy đủ.
- Người bán cung cấp dữ liệu kỹ thuật (bao gồm bản vẽ khuôn, bản vẽ các yếu tố điện và bản vẽ thiết bị v.v.)
