Stud Và Theo dõi Roll Forming Machine
>
|
|
| Nguồn gốc | Vô Tích, Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |

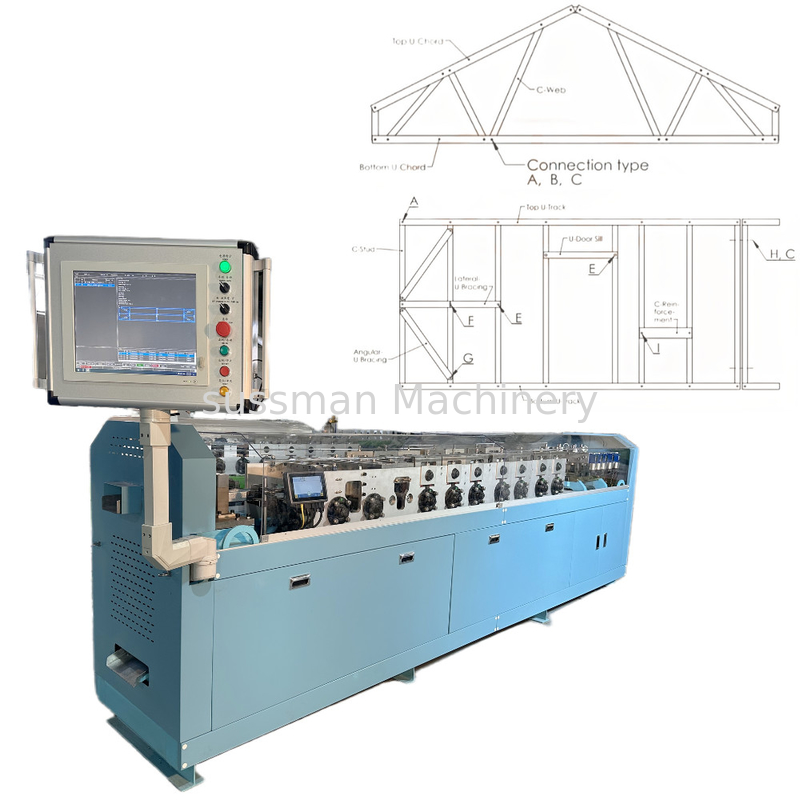

Sẵn sàng xuất xưởng Máy đóng khung đo ánh sáng C89 Máy tạo khung LGS LGSF với phần mềm Vertax BD
Máy đóng khung thép nhẹ là dây chuyền sản xuất tự động. Chiều rộng 75mm, 89mm, 140mm là những kích thước phổ biến. Máy này bao gồm bộ trang trí cuộn, đục lỗ thủy lực, cắt thủy lực, bộ trang trí thụ động 6 mét, máy tính công nghiệp, v.v.
Thông số kỹ thuật chính
| Mục | Sự miêu tả |
| Máy trang trí tự động | |
| Đang tải trọng lượng | 2000kg |
| Đường kính trong của cuộn dây | φ430~520mm |
| Đường kính ngoài cuộn dây | φ1300mm |
| Chiều rộng dải | 100 ~ 450mm |
| Độ dày dải | 0,7 ~ 1,2mm |
| Mô tả hồ sơ | |
| C Kích thước hồ sơ | 89*41*13mm |
| Máy tạo hình cuộn | |
| Kích thước | 5000*1000*1800mm |
| Cân nặng | 3500kg |
| Lớp con lăn | Chất liệu: SKD-11 |
| Kỹ thuật xử lý con lăn | Gia công CNC, xử lý nhiệt HRC58-60 |
| Cấp trục | Thép 40Cr |
| Kỹ thuật xử lý trục | Gia công CNC, tôi và tôi HRC28-32 |
| Thiết bị đục lỗ | lúm đồng tiền với các lỗ vít, lỗ dịch vụ, rãnh web, rãnh môi, vát cuối giàn, uốn cong, uốn |
| Hệ thống điều khiển | |
| Thiết bị điều khiển | Một máy tính xách tay, một hộp điều khiển bên trong khung đỡ của máy |
| Phần mềm thiết kế | Vertex BD từ AU |
| Thiết bị in cho thuê | Thiết bị in cho thuê Matthews của Hoa Kỳ để vẽ logo phun sơn và số chỉ dẫn lắp đặt |
| Thiết bị điều khiển từ xa | Bộ điều khiển từ xa không dây điều khiển máy tiến, lùi hoặc dừng |
| Thương hiệu chính | PLC (tự phát triển), Rơle (Schneider), Công tắc tiệm cận (Schneider), Mã hóa (Omron) |
| Hệ thống động cơ và thủy lực | |
| Động cơ servo | 5,5kw với hộp giảm tốc quý giá |
| Trạm thủy lực | Bình 7,5kw, 200L |
| Bảng hết | |
| Chiều dài | 3M với hỗ trợ khí nén bên |
| Giới thiệu chung | |
| 1. Bảng điều khiển cảm ứng của hệ thống Windows. Nhập nhanh hướng dẫn NC Qua mạng hoặc giao diện USB. | |
| 2. Giám sát quá trình làm việc trực quan | |
| 3.Phần mềm Vertex BD | |
| 4. Hệ thống thủy lực Rexroth của Đức. Thiết kế khuôn bốc dỡ nhanh chóng | |
| 5. Thép chết chất lượng cao. Xử lý làm cứng chân không. Hoàn thiện trung tâm máy CNC | |
| 6. Máy in phun mực không cần bảo trì | |
| 7. Hình thành hoàn hảo. Định cỡ chính xác | |
Mô tả thiết bị
1: Cấu hình của máy
Máy tháo cuộn 1 bộ
Con lăn tạo hình cuộn: 12 nhóm
Hệ thống điều khiển PLC 1 bộ
Hệ thống cắt thủy lực: 1 bộ
Bảng sưu tập
2:Quy trình làm việc Quy trình của máy tạo hình omega
Tháo cuộn-Cấp cuộn-Hướng dẫn-Tạo hình cuộn-Đục lỗ (nếu cần) - Bàn cắt-Thu thập
3: Thông số kỹ thuật:
Đáp: Nguồn điện:
380V, 3 pha, 50 Hz (có thể điều chỉnh theo điều kiện nguồn điện thực tế ở các quốc gia khác nhau)
Công suất động cơ chính: 7,5KW
Công suất bơm: 5,5kw
B: Bộ tháo cuộn:
Đường kính trong: 460-520mm
Đường kính ngoài: 1300mm
tải trọng: 2T
C:Phần hình thành:
Độ dày cho ăn: 0,6-1,2mm
Chiều rộng cho ăn: 50-500mm
Tốc độ hình thành: 8-12m/phút
Độ lệch cắt: 10m±2mm
Số trạm lăn: 12 nhóm
Vật liệu con lăn: GCr15
Vật liệu trục: Cr40
Đường kính trục: 42mm
D:Hệ thống thủy lực:
Áp suất thủy lực: 10-12 Mpa
Vật liệu cắt: SKD11
E: Hệ thống điều khiển:
Hệ thống điều khiển NC-PLC hoàn toàn tự động
Kênh điều khiển: Màn hình cảm ứng màu
