7.5KW 0,8-1,2mm Độ dày 89mm rộng thép kẽm C Stud Roll Forming Machine LGS Cho xây dựng nhà

7.5KW 0.8-1.2mm Độ dày 89mm Rộng Máy tạo hình cuộn thép C LGS cho xây dựng nhà

Thông số kỹ thuật chính

Mô tả thiết bị


Thông số kỹ thuật chính:
Kích thước 89*41mm
Độ dày 0.8-1.2mm (cuộn thép mạ kẽm G300-G550 và Aluzinc)
Chiều rộng nạp liệu 182mm
Tốc độ sản xuất tiêu chuẩn 300-700m/h
Tốc độ sản xuất tối đa 25m/phút
Động cơ chính động cơ servo 7.5kw
Nguồn điện 380V 50Hz 3 pha hoặc theo yêu cầu của bạn
Trạm thủy lực 7.5kw
Dung tích bình thủy lực: 100L
Làm mát thủy lực: Làm mát bằng quạt
Áp suất thủy lực: cài đặt bằng máy tính
Khung và khuôn đột: Lỗ vít, vát mép, lỗ khe, cắt cánh, lỗ ống, treo, cắt
Sai số: +- 0.5mm
Máy in phun: EC-JET
Kích thước máy: 5000*1000*1500mm
Trọng lượng: 3000kg
Màu sắc: theo yêu cầu của bạn
Máy xả cuộn: vòng bi 3 tấn, máy xả cuộn tự động

Phần mềm thiết kế VERTEX BD
1. Cấu trúc tường, sàn và mái được sản xuất tự động, tiết kiệm thời gian thiết kế.
2. Tạo hình 3D tự động, đảm bảo độ chính xác 100%.
3. Với chức năng phân tích dự án, phần mềm có thể tính toán khả năng chịu tải.
4. Tạo bản đồ 3D khung kết cấu và hình ảnh trang trí 3D.
5. Toàn bộ khung tòa nhà có thể được phân giải thành bản vẽ đơn vị độc lập.
6. Tính toán bảng vật liệu, bao gồm thép cần thiết, tấm, vật liệu cách nhiệt, cửa và cửa sổ, vít và
các vật liệu phù hợp khác.
7. Tạo dữ liệu xử lý bao gồm phôi được đánh dấu, kết nối với thiết bị.
8. Phí bảo trì và đào tạo phần mềm.
9. Phí bảo trì và hỗ trợ là 2200,00 USD/Năm. Đây là phí cập nhật phần mềm và tùy chọn.

Mô tả thiết bị
1). Máy xả cuộn một đầu tự động theo chiều dọc: 1 bộ
a. Sử dụng thiết kế siết tay, ID cuộn: 460mm-520mm, OD cuộn: 1400mm, Tải trọng: 3000kg
b. Xả cuộn tự động bằng biến tần
c. Công suất: 2.2KW

2). Khung: Sử dụng hàn tấm thép, ủ toàn bộ để xử lý ứng suất, đảm bảo sử dụng lâu dài không bị biến dạng; và
Xử lý bằng trung tâm gia công CNC để đảm bảo độ chính xác kích thước.

3). Vòm: Vòm chính là cấu trúc hộp, hộp được xử lý bằng trung tâm gia công CNC, vòm phụ là cấu trúc độc lập.

4). Khuôn cán: Thép khuôn Cr12mov, sau khi tôi chân không HRC60-62 ° để tinh chỉnh lỗ và đầu mặt, máy tiện CNC
hoàn thiện bề mặt con lăn.

5). Trục chính: Vật liệu thép công cụ 40Cr, xử lý nhiệt tôi ram, hoàn thiện mài ngoài

6). Hệ thống truyền động: Động cơ servo và bộ giảm tốc liên kết, giữa bánh xe với bánh răng cứng chính xác ngâm dầu, để đảm bảo sử dụng lâu dài không bị mài mòn.

7). Hệ thống thủy lực
a. Cấu trúc tích trữ năng lượng, tiết kiệm năng lượng và bảo vệ môi trường

8). Khuôn đột
Vật liệu khuôn được sử dụng thép công cụ S45C, bộ phận khuôn bằng thép chất lượng cao D2 hoặc SKD11, bộ phận khuôn bằng sản phẩm của Nhật Bản
.

9). Bộ phận điện
a. Bộ điều khiển chuyển động và PLC nhập khẩu nguyên bản
b. Các bộ phận điện áp thấp thương hiệu hàng đầu quốc tế

10). Máy in phun CNC
a. Cấu hình máy in phun điện tử gốc dung môi công nghiệp chất lượng cao, chữ in rõ ràng và chắc chắn, dễ dàng
lắp đặt
b. Mực gốc dung môi thông thường, dễ mua và tiết kiệm chi phí sử dụng
c. Tự động in dữ liệu được tạo tự động bởi phần mềm thiết kế, không cần sự can thiệp của con người
d. Thông qua hệ thống điều khiển sản xuất máy LGS Frame Mac có thể thêm bất kỳ thông tin bổ sung nào, chẳng hạn như tên công ty, logo, trang web, v.v.

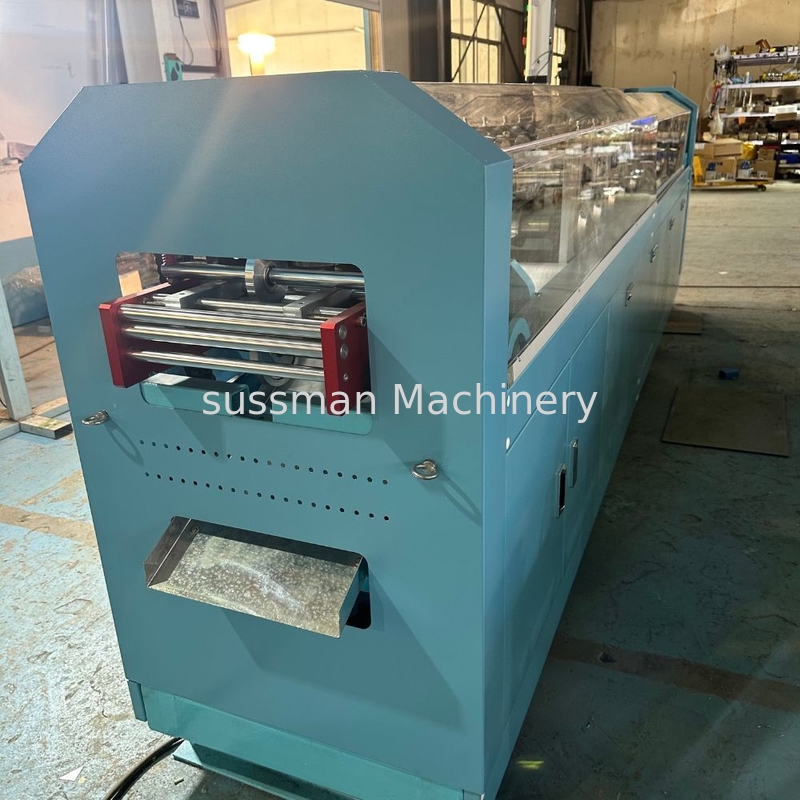

Ảnh máy của chúng tôi

Các ứng dụng của máy LGSF chủ yếu trong ngành xây dựng, nơi khung thép nhẹ ngày càng phổ biến do có nhiều ưu điểm. Một số ứng dụng phổ biến bao gồm:

1. Xây dựng dân dụng: Khung thép nhẹ ngày càng được sử dụng trong các tòa nhà dân dụng, bao gồm nhà ở đơn lẻ, nhà liền kề và các khu chung cư nhiều tầng. Máy LGSF có thể sản xuất các thanh giằng tường, giàn mái, dầm sàn và các bộ phận khác cần thiết cho các cấu trúc này.

2. Xây dựng thương mại: Hệ thống LGSF cũng được sử dụng trong các tòa nhà thương mại như văn phòng, trường học, bệnh viện và không gian bán lẻ. Máy LGSF có thể chế tạo các bộ phận thép cần thiết cho vách ngăn nội thất, tường ngoại thất, hệ thống trần và các yếu tố kết cấu khác.

3. Xây dựng mô-đun: Khung thép nhẹ rất phù hợp cho việc xây dựng mô-đun ngoài công trường, nơi toàn bộ mô-đun tòa nhà được chế tạo trong nhà máy và sau đó vận chuyển đến công trường để lắp ráp. Máy LGSF đóng vai trò quan trọng trong việc sản xuất các bộ phận khung thép cho các mô-đun này.

4. Cải tạo và nâng cấp: Hệ thống LGSF mang lại sự linh hoạt và dễ lắp đặt, làm cho chúng phù hợp với các dự án cải tạo và nâng cấp. Máy LGSF có thể sản xuất hiệu quả các bộ phận thép tùy chỉnh có thể dễ dàng tích hợp vào các cấu trúc hiện có.

Việc sử dụng máy LGSF trong xây dựng mang lại nhiều lợi ích, bao gồm thời gian xây dựng nhanh hơn, tiết kiệm chi phí, độ bền và tính linh hoạt trong thiết kế. Các máy này cho phép sản xuất chính xác và tiêu chuẩn hóa các bộ phận thép, đảm bảo lắp ráp chất lượng cao và chính xác tại công trường.
