Stud Và Theo dõi Roll Forming Machine
>
|
|
| Nguồn gốc | Vô Tích, Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |

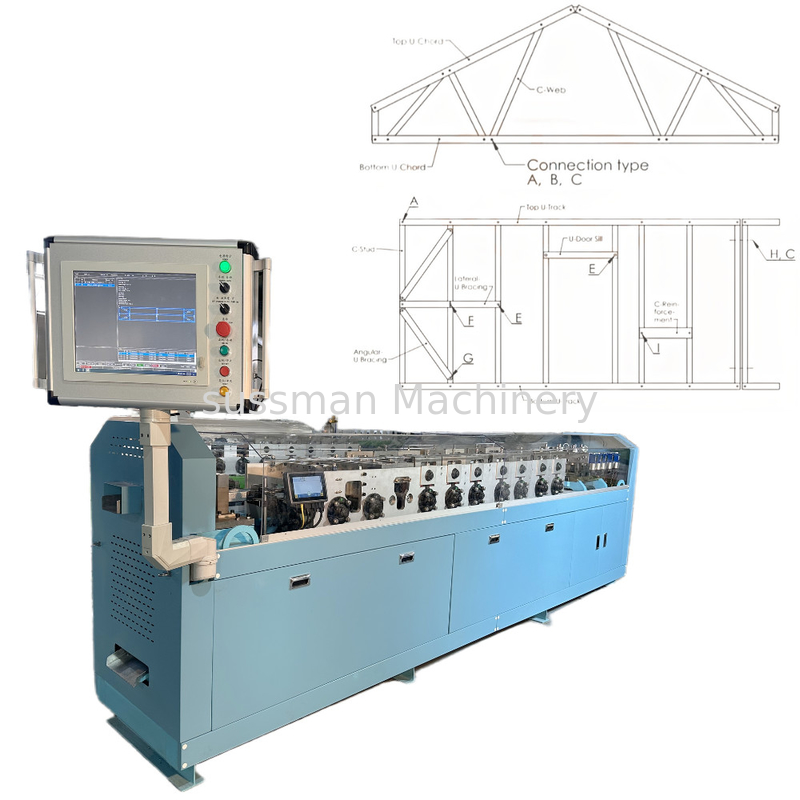

Máy làm khung nhà tiền chế 75 89 140 Khung thép nhẹ LGS LGSF với phần mềm Vertax BD
Máy làm khung thép nhẹ là dây chuyền sản xuất tự động. Chiều rộng 75mm, 89mm, 140mm là các kích thước phổ biến. Máy bao gồm máy xả cuộn, máy đột thủy lực, máy cắt thủy lực, máy xả cuộn thụ động 6 mét, máy tính công nghiệp, v.v.
Thông số kỹ thuật chính
| Mục | Mô tả |
| Máy xả cuộn tự động | |
| Trọng lượng tải | 2000kg |
| Đường kính trong cuộn | φ430~520mm |
| Đường kính ngoài cuộn | φ1300mm |
| Chiều rộng dải | 100~450mm |
| Độ dày dải | 0.7~1.2mm |
| Mô tả biên dạng | |
| Kích thước biên dạng C | 89*41*13mm |
| Máy cán tạo hình | |
| Kích thước | 5000*1000*1800mm |
| Trọng lượng | 3500kg |
| Cấp trục cán | Vật liệu: SKD-11 |
| Kỹ thuật xử lý trục cán | Gia công CNC, xử lý nhiệt HRC58-60 |
| Cấp trục | Thép 40Cr |
| Kỹ thuật xử lý trục | Gia công CNC, tôi và ram HRC28-32 |
| Thiết bị đột | Đột lỗ vít, lỗ dịch vụ, rãnh cánh, rãnh gờ, vát đầu khung, tạo gân, uốn |
| Hệ thống điều khiển | |
| Thiết bị điều khiển | Một máy tính xách tay, một hộp điều khiển bên trong khung máy |
| Phần mềm thiết kế | Vertex BD từ Úc |
| Thiết bị in Laser | Thiết bị in Laser Matthews của Mỹ để phun sơn logo và số chỉ dẫn lắp đặt |
| Thiết bị điều khiển từ xa | Bộ điều khiển từ xa không dây điều khiển máy tiến, lùi hoặc dừng |
| Thương hiệu chính | PLC (tự phát triển), Rơ le (Schneider), Cảm biến tiệm cận (Schneider), Bộ mã hóa (Omron) |
| Động cơ và Hệ thống thủy lực | |
| Động cơ Servo | 5.5kw với bộ giảm tốc chính xác |
| Trạm thủy lực | 7.5kw, bình chứa 200L |
| Bàn ra tải | |
| Chiều dài | 3M với hỗ trợ khí nén bên |
| Giới thiệu chung | |
| 1. Bảng điều khiển cảm ứng hệ điều hành Windows. Nhập nhanh lệnh NC qua giao diện mạng hoặc USB. | |
| 2. Giám sát quy trình làm việc trực quan | |
| 3. Phần mềm Vertex BD | |
| 4. Hệ thống thủy lực Rexroth. Thiết kế khuôn tải và dỡ khuôn nhanh chóng | |
| 5. Thép khuôn chất lượng cao. Xử lý tôi chân không. Hoàn thiện bằng Trung tâm gia công CNC | |
| 6. Máy in phun không cần bảo trì tích hợp | |
| 7. Tạo hình hoàn hảo. Kích thước chính xác | |
Mô tả thiết bị
1: Cấu hình máy
Máy xả cuộn 1 bộ
Trục cán tạo hình: 12 nhóm
Hệ thống điều khiển PLC 1 bộ
Hệ thống cắt thủy lực: 1 bộ
Bàn thu sản phẩm
2: Quy trình làm việc của máy tạo hình biên dạng omega
Xả cuộn - Nạp cuộn - Dẫn hướng - Cán tạo hình - Đột (nếu cần) - Cắt - Bàn thu sản phẩm
3: Thông số kỹ thuật:
A: Nguồn điện:
380V, 3 pha, 50 Hz (có thể điều chỉnh theo điều kiện nguồn điện thực tế ở các quốc gia khác nhau)
Công suất động cơ chính: 7.5KW
Công suất bơm: 5.5kw
B: Máy xả cuộn:
Đường kính trong: 460-520mm
Đường kính ngoài: 1300mm
Trọng lượng tải: 2T
C: Bộ phận tạo hình:
Độ dày nạp liệu: 0.6-1.2mm
Chiều rộng nạp liệu: 50-500mm
Tốc độ tạo hình: 8-12m/phút
Độ lệch cắt: 10m±2mm
Số trạm trục cán: 12 nhóm
Vật liệu trục cán: GCr15
Vật liệu trục: Cr40
Đường kính trục: 42mm
D: Hệ thống thủy lực:
Áp suất thủy lực: 10-12 Mpa
Vật liệu dao cắt: SKD11
E: Hệ thống điều khiển:
Hệ thống điều khiển NC-PLC hoàn toàn tự động
Kênh điều khiển: Màn hình cảm ứng màu
Ảnh máy của chúng tôi
Ứng dụng:
