7.5KW Động cơ chính Tốc độ cao 25m/Min 0,8-1,2mm Máy tạo thép gauge nhẹ

7.5KW Động cơ chính Tốc độ cao 25m/min 0,8-1,2mm Máy khung thép gauge nhẹ

Thông số kỹ thuật chính

Mô tả thiết bị


Thông số kỹ thuật chính:
Kích thước 89*41mm/38mm
Độ dày 0,8-1,2mm ((G300-G550Gallvanized coils và Aluzinc))
Độ rộng cấp nước 182mm
Tốc độ sản xuất tiêu chuẩn 300-700m/h
Tốc độ sản xuất tối đa 25m/min
Động cơ chính 7.5kw servo motor
Nhà cung cấp điện 380V 50Hz 3phase hoặc theo yêu cầu của bạn
Trạm thủy lực 7.5kw
Năng lượng bể thủy lực: 100L
Làm mát thủy lực: làm mát quạt
Áp lực thủy lực: bộ máy tính
Khung và đập chết: lỗ vít, vít, lỗ khe, cắt vít, lỗ ống, treo, cắt
Độ khoan dung: +- 0,5 mm
Máy in tia mực: EC-JET
Kích thước máy: 5000*1000*1500mm
Trọng lượng: 3000kg
Màu sắc: theo yêu cầu của bạn
Máy tháo dây chuyền: có tải trọng 3 tấn, tháo dây chuyền tự động

Phần mềm thiết kế VERTEX BD
1Các cấu trúc tường, sàn và mái nhà được sản xuất tự động, tiết kiệm thời gian thiết kế.
2.Tự động đúc 3D, đảm bảo 100% độ chính xác.
3Với chức năng dự án phân tích, phần mềm có thể tính toán dung lượng mang.
4Tạo khung làm việc bản đồ 3D và 3D trang trí xem.
5Toàn bộ khung tòa nhà có thể được giải quyết cho bản vẽ đơn vị độc lập.
6Tính toán hóa đơn vật liệu, bao gồm thép cần thiết, tấm, vật liệu cách nhiệt,cánh cửa và cửa sổ, vít và
Vật liệu phù hợp khác.
7Tạo dữ liệu được xử lý bao gồm các phần làm việc được đánh dấu, kết nối với thiết bị.
8.Phí bảo trì và đào tạo phần mềm.
9Phí bảo trì và hỗ trợ là 2200.00 USD/năm.

Mô tả thiết bị
1) Máy mở cuộn thẳng đứng tự động: 1 bộ
a. Sử dụng thiết kế thắt tay, ID cuộn: 460mm-520mm, cuộn OD: 1400mm, tải: 3000kg
b. Chuyển đổi tần số tự động mở cuộn
c.Power:2.2KW

2) Khung: Sử dụng hàn tấm thép, toàn bộ nóng bỏng để điều trị căng thẳng, để đảm bảo sử dụng lâu dài mà không bị biến dạng; và
CNC xử lý trung tâm gia công để đảm bảo độ chính xác kích thước.

3). Arch: Arch chính là cấu trúc hộp, hộp là xử lý trung tâm gia công CNC, vòm phụ trợ là cấu trúc độc lập.

4) khuôn Rolling: Cr12mov thép chết, sau khi chân không cứng HRC60-62 ° để tinh chỉnh lỗ và đầu mặt, máy quay CNC
hoàn thiện bề mặt cuộn.

5) Trục chính: Vật liệu cho thép dụng cụ 40Cr, xử lý nhiệt dập và làm nóng, hoàn thiện nghiền bên ngoài

6) Hệ thống lái xe: Servo động cơ và kết nối máy giảm, giữa bánh xe với chính xác răng cứng bánh răng dầu ngâm hoạt động, để đảm bảo sử dụng trong thời gian dài mà không bị mòn.

7) Hệ thống thủy lực
a. Cấu trúc lưu trữ năng lượng, tiết kiệm năng lượng và bảo vệ môi trường
b. Các thành phần thủy lực: Đức Sản phẩm Bosch Rexroth

8) Các khuôn đâm
Die mô hình vật liệu được sử dụng S45C thép công cụ, khuôn nhét với D2 hoặc SKD11 thép chất lượng cao, khuôn các bộ phận với gạo của Nhật Bản
sản phẩm.

Các bộ phận điện
a. Máy điều khiển chuyển động và PLC nhập khẩu gốc
b. Các thành phần điện áp thấp thương hiệu quốc tế hạng nhất

10) Máy in tia mực CNC
a.Cấu hình máy in tia mực điện tử chất lượng cao dựa trên dung môi công nghiệp, in chữ rõ ràng và vững chắc, dễ dàng
cài đặt
b.Mực dựa trên dung môi phổ biến, dễ mua và sử dụng kinh tế
c. Bản in tự động được tạo ra tự động bởi phần mềm thiết kế, mà không cần sự can thiệp của con người.
d.By Frame Mac hệ thống kiểm soát sản xuất LGS có thể thêm bất kỳ thông tin bổ sung nào, chẳng hạn như, tên công ty, logo, trang web v.v.

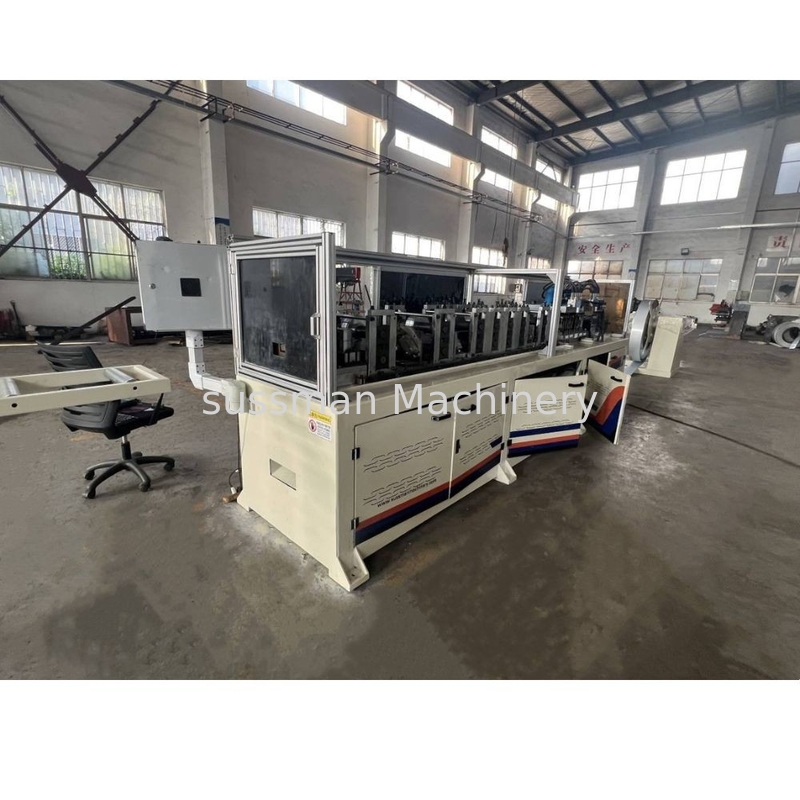

Bức ảnh máy của chúng tôi
