Stud Và Theo dõi Roll Forming Machine
>
|
|
| Nguồn gốc | Vô Tích, Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |
0.7mm ~ 1.2mm Độ dày 182mm C89 Vertex Bd Phần mềm Đường kính nhẹ Thép Cad House Framing Roll Forming Machine
Thông số kỹ thuật chính
| Điểm | Mô tả |
| Máy tháo dây tự động | |
| Trọng lượng tải | 3000kg |
| Chiều kính bên trong cuộn dây | φ430 ~ 520mm |
| Chiều kính bên ngoài cuộn dây | φ1300mm |
| Chiều rộng dải | 100 ~ 450mm |
| Độ dày dải | 0.7~1.2mm |
| Mô tả hồ sơ | |
| C Kích thước hồ sơ | 89*41*13mm |
| Máy tạo cuộn | |
| Cấu trúc | 5000*1000*1800mm |
| Trọng lượng | 3500kg |
| Sản phẩm loại cuộn | Vật liệu: SKD-11 |
| Kỹ thuật chế biến cuộn | CNC machining, xử lý nhiệt HRC58-60 |
| Chất lượng trục | Thép 40Cr |
| Kỹ thuật chế biến trục | CNC machining, quen và làm nóng HRC28-32 |
| Thiết bị đâm | Dimpling với các lỗ vít, lỗ dịch vụ, đường đinh web, đường đinh môi, truss end chamfer, swage, crimp |
| Hệ thống điều khiển | |
| Thiết bị điều khiển | Một máy tính xách tay Lenovo, một hộp điều khiển bên trong khung dựa trên của máy |
| Phần mềm thiết kế | Vertex BD từ AU |
| Thiết bị in laser | Thiết bị in laser USA Matthews cho sơn phun logo và số chỉ định cài đặt |
| Thiết bị điều khiển từ xa | Máy điều khiển từ xa không dây để đi về phía trước hoặc trở lại hoặc dừng lại |
| Thương hiệu chính | PLC ((tự phát triển),Relay ((Schneider),Proximity switch ((Schneider),Encode ((Omron) |
| Động cơ và hệ thống thủy lực | |
| Động cơ phụ trợ | 5.5kw với bộ giảm tốc độ quý giá |
| Trạm thủy lực | 7.5kw, 200L |
| Bảng chạy hết | |
| Chiều dài | 4M với hỗ trợ khí quyển bên |
Phụ kiện chính:
(1) Máy đúc chính;
(2) 2T Hydraulic Uncoiler;
(3) Thiết bị đâm và cắt tự động;
(4) Hệ thống động cơ thủy lực;
(5) Hệ thống điều khiển máy tính công nghiệp
(6) Máy cắt sau thủy lực;
(7) Thiết bị in tự động;
(8) Vertex BD Design Software;
(9) Bàn chạy hết;
(10) Công cụ;
1Các cấu trúc tường, sàn và mái nhà được sản xuất tự động, tiết kiệm thời gian thiết kế.
2.Tự động đúc 3D, đảm bảo 100% độ chính xác.
3Với chức năng dự án phân tích, phần mềm có thể tính toán dung lượng mang.
4Tạo khung làm việc bản đồ 3D và 3D trang trí xem.
5Toàn bộ khung tòa nhà có thể được giải quyết cho bản vẽ đơn vị độc lập.
6Tính toán hóa đơn vật liệu, bao gồm thép cần thiết, tấm, vật liệu cách nhiệt,cánh cửa và cửa sổ, vít và vật liệu phù hợp khác.
7Tạo dữ liệu được xử lý bao gồm các phần làm việc được đánh dấu, kết nối với thiết bị.
8.Phí bảo trì và đào tạo phần mềm.
9Phí bảo trì và hỗ trợ là 2200.00 USD/năm.
Tại sao xây dựng khung thép

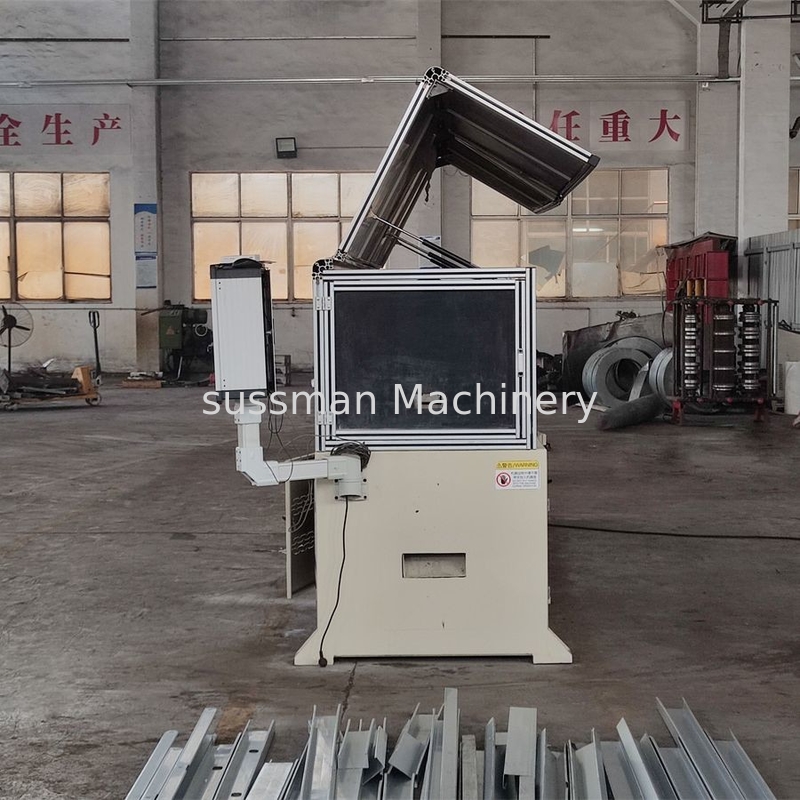

Bức ảnh máy của chúng tôi
