Máy cán khuôn CZ Purlin
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | SGS.CE.ISO |
| Số mô hình | SM-CP |

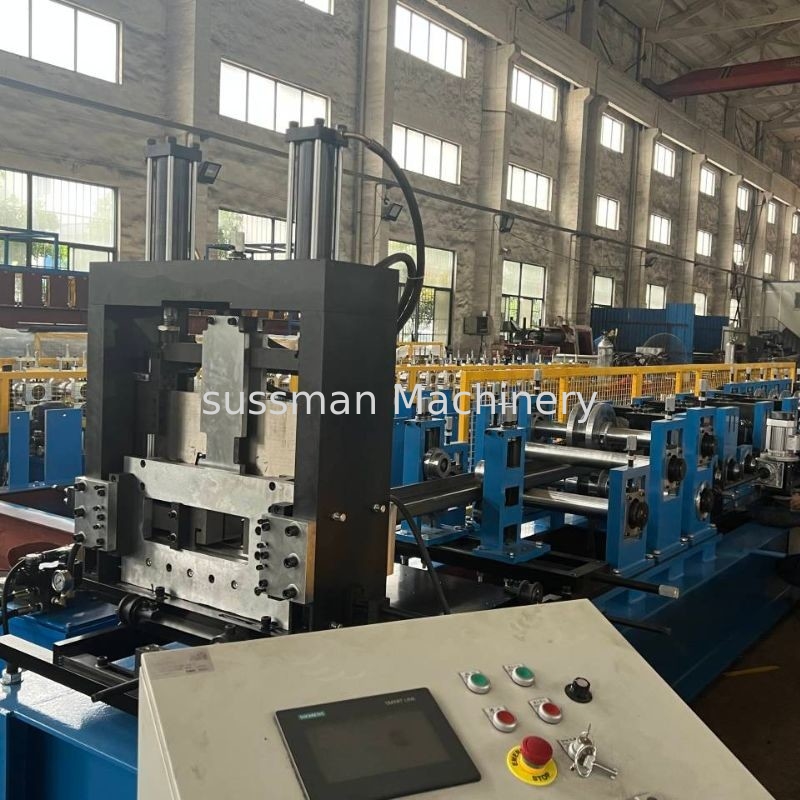

2.0-3.0mm Ống thép khung thép hỗ trợ C kênh thép cuộn hình máy
|
Vật liệu của cuộn |
Độ dày vật liệu |
2.0-3.0mm |
|
|
Chiều rộng |
từ 100mm đến 300mm |
|
Máy cắt cuộn |
Trọng lượng |
Máy tháo cuộn bằng tay 3 tấn |
|
Hệ thống hình thành |
Tốc độ lăn |
0-12 m/min |
|
Trạm lăn |
Khoảng 22 trạm xe lăn |
|
|
Vật liệu cuộn |
Gcr15 Thép làm nguội 50-55HRC |
|
|
Vật liệu trục |
45# Thép đường kính 76mm trục |
|
|
Sức mạnh động cơ chính |
18.5KW |
|
|
Năng lượng cắt thủy lực |
5.5KW |
|
|
Hệ thống cắt |
Vật liệu cắt |
CR12 với xử lý tắt |
|
Độ cứng |
HRC58-62 |
|
|
Sự khoan dung |
+-1.5mm |
|
|
Lưỡi cắt |
1 bộ dao cắt |
|
|
Hệ thống điều khiển điện |
Nguồn điện |
380V, 50HZ, 3phase |
|
Hệ thống điều khiển |
PLC với màn hình cảm ứng |
|
|
Trọng lượng |
8 tấn. |
|
|
Cách lái xe |
Động dây chuyền |
C Parameter kỹ thuật Purlin
|
Không. |
Mô tả |
Số lượng (set) |
|
1 |
3T Máy tháo cuộn bằng tay |
1 |
|
2 |
Thiết bị dẫn đường |
1 |
|
3 |
Hệ thống hình thành cuộn |
1 |
|
4 |
Hệ thống truyền tải |
1 |
|
5 |
Tắt và đâm bằng thủy lực |
1 |
|
6 |
Bảng hỗ trợ |
2 |
|
7 |
Trạm thủy lực |
1 |
|
8 |
Hộp điều khiển |
1 |
|
9 |
Phụ tùng và công cụ |
1 |
Những lợi thế của máy C purlin loại thay đổi kích thước tự động là như sau:
1.Sản xuất kích thước khác nhau purlin mà không thay đổi cuộn hoặc spacers.
2Không cần thay máy cắt cho kích thước khác nhau.
3.Việc vận hành dễ dàng, chi phí bảo trì thấp
4.Infinite sizing ((bất kỳ kích thước trong phạm vi máy), giúp tiết kiệm vật liệu
5.Optional lỗ đâm ở bất kỳ vị trí nào của bên web purlin và bên flange
Thiết kế hồ sơ thép
Thép purlins chủ yếu được sử dụng để cung cấp trọng lượng nhẹ, mái nhà hiệu quả và hỗ trợ lớp phủ cho các cấu trúc khung.
Chúng là các thành phần khung mái nhà hỗ trợ trọng lượng của mái nhà và sàn.
Chúng chạy song song với mái nhà và được hỗ trợ bởi các bức tường của tòa nhà hoặc vòm.
Mỗi bộ phận của C Purlin Machine
1.3T Máy tháo cuộn bằng tay
Chiều kính: 460-520mm.
Công suất: 3 tấn
Chiều dài coil tối đa: 500mm
2. Thiết bị xếp bằng
Đưa nguyên liệu thô (bảng thép) qua bãi biển để sản xuất và chế biến
Chiều kính là Ø 76mm, xử lý nhiệt chrome và HRC60 để đảm bảo bề mặt mịn.
7 cuộn ngang, 3 cuộn lên và 4 cuộn xuống,nó có thể đảm bảo rằng các sản phẩm được gọn gàng, song song và tất cả mọi thứ là đồng bộ
3Thiết bị đâm và cắt
Nó áp dụng động cơ thủy lực và vị trí tự động để quyết định
kích thước và cắt các sản phẩm mục tiêu
áp suất trạm thủy lực: 20 MPa
Vòng cuộn thủy lực:46#
Các thành phần: Nó bao gồm một bộ lưỡi dao, một xi lanh thủy lực và một máy cắt
Vật liệu lưỡi cắt:Cr12 Mov thép xử lý cao
4- Hộp điều khiển.
(1) Nguồn cung cấp điện: 380V, 50 Hz, 3Phase (được điều chỉnh theo yêu cầu)
(2) Bảng điều khiển: Bấm nút và màn hình cảm ứng
(3) Ngôn ngữ trên màn hình cảm ứng: Tiếng Anh và Trung Quốc
(4) Đo chiều dài và số lượng tự động.
(5) Chiều dài và số lượng được điều khiển bởi PLC.
(6) Sự không chính xác về chiều dài có thể được sửa đổi dễ dàng.
