Dòng chảy quy trình của máy tạo cuộn C Purlin
Uncoiler --- Feeding --- Straightening --- Pre-punching --- Pre-cutting --- Roll Forming --- Exit Rack
Uncoiler --- Feeding --- Straightening --- Roll Forming --- Post Punching --- Post Cutting --- Exit Rack
Parameter | Mô tả |
---|---|
Độ dày vật liệu | 2.0-3.0mm |
Chiều rộng | 100-300mm điều chỉnh tự động |
Vật liệu cuộn | 45# Thép |
Hệ thống điều khiển | Hệ thống điều khiển PLC |
Trọng lượng | Khoảng 10T |
Loại cắt | Tắt bằng thủy lực |
Tốc độ hình thành | 8-12m/min |
Màu sắc | Tùy chỉnh |
Đo chiều dài | Đánh giá mã hóa |
Vật liệu | Thép kẽm |
Tổng công suất | Khoảng 18,5KW |
Loại máy | CZ Purlin Making Machine, CZ Purlin Rolling Machine, Cee Zee Purlin Machine |

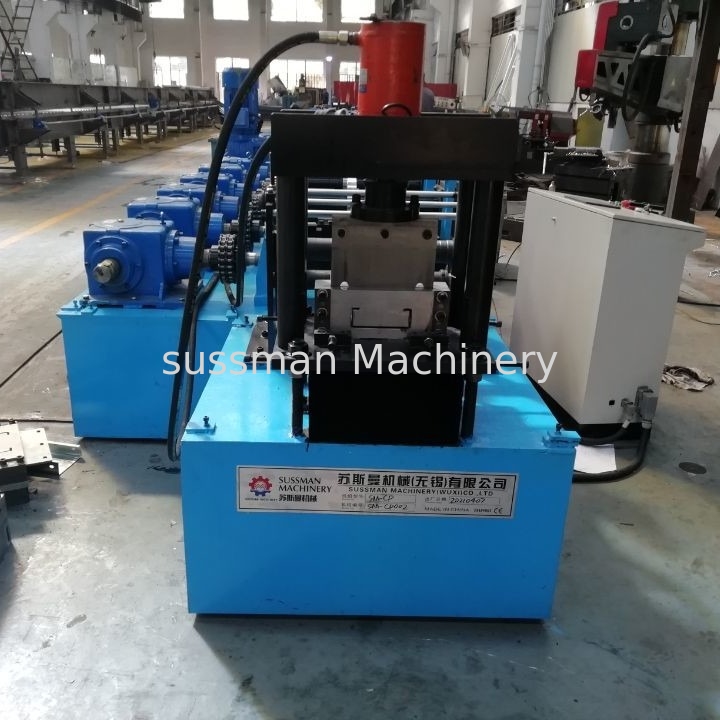

Thiết lập máy của C Purlin Roll Forming Machine
1. Máy mở cuộn thủy lực | 2Thiết bị cho ăn |
3Đặt thẳng. | 4. Máy tạo cuộn |
5. Đấm thủy lực | 6. HydraulicCut |
7Hệ thống điều khiển PLC | 8Đặt bàn ra. |
Mô hình | Kích thước phần C (mm) | Khoảng cách lỗ | Nhận xét | ||||
H | B | B | C | t | h | ||
C100 | 100 | 40 | 40 | 15 | 2.0.3.0 | Không đấm | Chúng tôi có thể thiết kế máy theo yêu cầu của khách hàng (với đâm lỗ giữa). |
C120 | 120 | 50 | 50 | 20 | 2.0-3.0 | 40 | |
C140 | 140 | 50 | 50 | 20 | 2.0-3.0 | Khoảng cách lỗ điều chỉnh | |
C160 | 160 | 60 | 60 | 20 | 2.0-3.0 | ||
C180 | 180 | 60 | 60 | 20 | 2.0-3.0 | ||
C200 | 200 | 60 | 60 | 20 | 2.0-3.0 | ||
C220 | 220 | 70 | 70 | 20 | 2.0-3.0 | ||
C250 | 250 | 70 | 70 | 20 | 2.0-3.0 | ||
C300 | 300 | 80 | 80 | 20 | 2.0-3.0 |
Các sản phẩm hoàn thành được sử dụng rộng rãi như là người hỗ trợ của mái nhà và tường trong xây dựng quy mô lớn và trung bình, chẳng hạn như nhà máy, tòa nhà công nghiệp, ban công, và nhà để xe, nhà kho, nhà để xe,trung tâm triển lãm, rạp chiếu phim, nhà hát, khu vườn v.v.
