Stud Và Theo dõi Roll Forming Machine
>
|
| Nguồn gốc | Vô Tích, Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |
0.8 - 1.5mm Độ dày 89-200mm chiều rộng điều chỉnh Máy tạo cuộn thép kẽm C89 C200
Thông số kỹ thuật chính
| Không, không. | Điểm | Thông số kỹ thuật | |||
| 1 | Máy đúc bọc | ||||
| Trọng lượng tải | 2 tấn | ||||
| Chiều kính bên trong cuộn dây | 460-520mm | ||||
| Sức mạnh | 1.5kw | ||||
| 2 | Máy tạo cuộn | ||||
| Cấu trúc | 5Mx1Mx1.8M | ||||
| Trọng lượng | 3500KGS | ||||
| Vật liệu của cuộn | Vật liệu: GCr15 | ||||
| Kỹ thuật chế biến cho cuộn | CNC gia công, xử lý nhiệt HRC58-60, sau đó xử lý bằng máy quay CNC, lớp phủ cuối cùng | ||||
| Vật liệu của trục | 40Cr | ||||
| Kỹ thuật chế biến cho các trục |
CNC gia công, dập và làm nóng HRC28-32, sau đó xử lý bằng máy quay CNC, mạ vàđánh bóngCuối cùng |
||||
| Thiết bị hướng dẫn tấm | |||||
|
Thiết bị đâm lỗ
|
(đánh sâu bằng lỗ vít, lỗ phục vụ, vết nứt web, vết nứt môi, vỏ cuối truss, swage, crimp)
|
||||
| 3 | Hệ thống điều khiển | ||||
| Hệ thống điều khiển chính | Một máy tính xách tay Lenovo và một hộp điều khiển bên trong khung dựa trên của máy | ||||
| Sản xuất phần mềm | Đặc biệt được thiết kế để phù hợp với phần mềm thiết kế Vertex | ||||
| Thiết bị in laser | USA Matthews Leaser Printing Device for painting spray logo and installation indicating number. Thiết bị in bằng ống phun sơn và số cài đặt | ||||
| Thiết bị điều khiển từ xa | Máy điều khiển từ xa không dây để đi về phía trước hoặc ngược hoặc dừng lại | ||||
| Thương hiệu của các thành phần chính | PLC ((tự phát triển), Relay (Schneider), công tắc gần (Schneider), Encoder (Omron), Servo Motor (Xinjie) | ||||
| 4 | Hệ thống servo và hệ thống thủy lực | ||||
| Động cơ phụ trợ | 5.5kw, lấy với độ chính xác máy giảm tốc hành tinh | ||||
| Trạm thủy lực | 7.5KW; Hydraulic oil injection 200 lít | ||||
| 5 | Bảng chạy hết | ||||
| Chiều dài | 3M | ||||
Thiết kế hồ sơ
1Các cấu trúc tường, sàn và mái nhà được sản xuất tự động, tiết kiệm thời gian thiết kế.
2- Tự động đúc 3D, đảm bảo 100% độ chính xác.
3Với chức năng dự án phân tích, phần mềm có thể tính toán dung lượng mang.
4. Tạo khung làm việc bản đồ 3D và 3D trang trí xem.
5. Toàn bộ khung tòa nhà có thể được giải quyết để đơn vị độc lập vẽ.
6Tính toán hóa đơn vật liệu, bao gồm thép cần thiết, tấm, vật liệu cách nhiệt,cửa và cửa sổ, vít và vật liệu phù hợp khác.
7- Tạo dữ liệu được xử lý bao gồm các phần làm việc được đánh dấu, kết nối với thiết bị.
8- Phí bảo trì phần mềm và đào tạo.
9Phí bảo trì và hỗ trợ là USD 2200.00/năm. Nó là cho cập nhật phần mềm và tùy chọn.
Mô tả thiết bị
1: Cấu hình của máy
Máy mở vòng 1 bộ
Vòng cuộn: 14 nhóm
Hệ thống điều khiển PLC 1 bộ
Hệ thống cắt thủy lực: 1 bộ
Bảng thu thập
2:Dòng chảy quá trình làm việc của máy tạo hồ sơ omega
Uncoiling-Coil feeding-Guiding-Roll Forming-Punching (nếu cần thiết) - Bảng cắt-Collection
3: Các thông số kỹ thuật:
A: Cung cấp điện:
380V, 3 giai đoạn, 50 Hz (có thể được điều chỉnh theo điều kiện cung cấp điện thực tế ở các quốc gia khác nhau)
Sức mạnh động cơ chính: 7,5 kW
Năng lượng bơm: 5,5kw
B:Uncoiler:
Độ kính bên trong: 460-520mm
Độ kính bên ngoài: 1300mm
Trọng lượng tải: 2T
C:Phần hình thành:
Độ dày cho ăn: 0,8-1,5 mm
Chiều rộng cho ăn: 50-500mm
Tốc độ đúc: 8-12m/min
Phản lệch cắt: 10m±2mm
Số trạm cuộn: 12 nhóm
Vật liệu cuộn: GCr15
Vật liệu của trục: Cr40
Độ kính của trục: 42mm
D:Hệ thống kiểm soát:
Hệ thống điều khiển NC-PLC hoàn toàn tự động
Kênh điều khiển: Màn hình cảm ứng màu

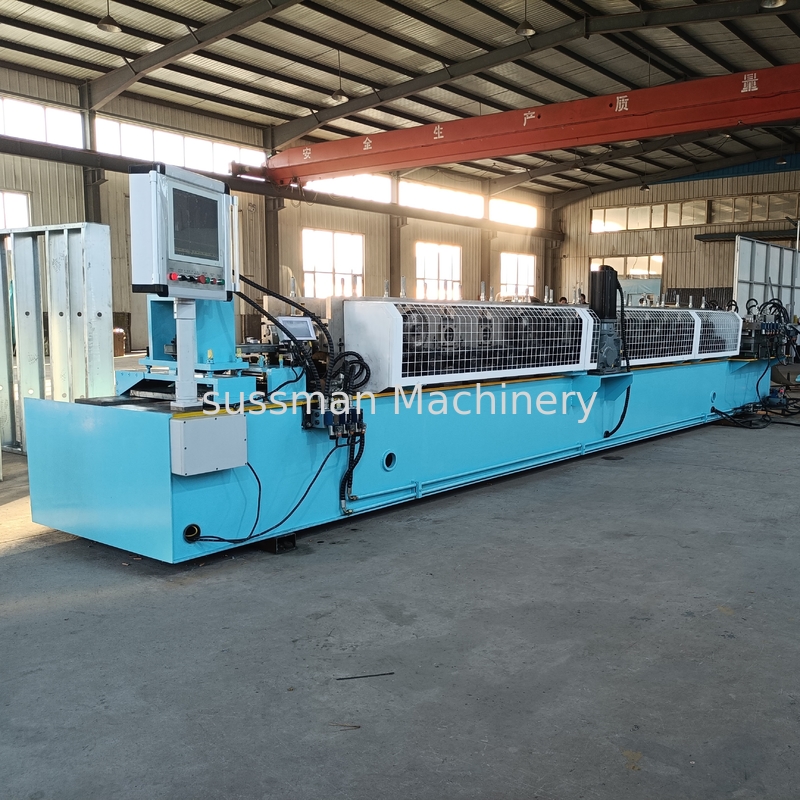

Bức ảnh máy của chúng tôi
