Máy đo khung thép nhẹ tự động 80mm Điều chỉnh 15m / phút

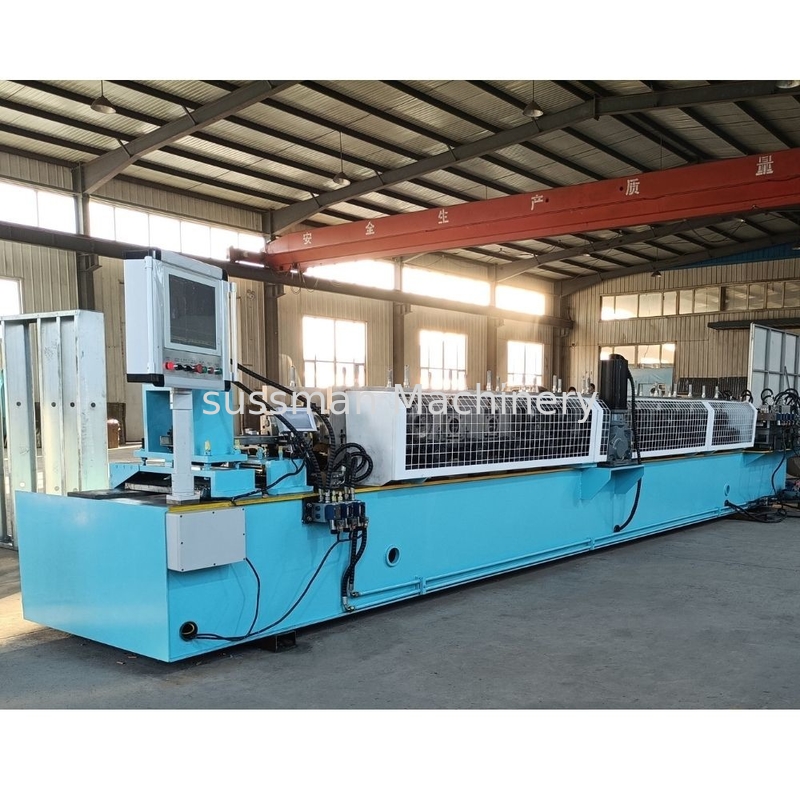

Máy tạo khung thép nhẹ tự động điều chỉnh độ rộng 80mm-200mm

Thông số kỹ thuật chính

Mô tả thiết bị
1). Máy xả cuộn một đầu dọc tự động: 1 bộ
a. Sử dụng thiết kế siết chặt bằng tay, ID cuộn: 460mm-520mm, OD cuộn: 1400mm, Tải trọng: 2000kg
b. Xả cuộn tự động bằng biến tần
c. Công suất: 2.2KW
2). Khung: Sử dụng hàn thép tấm, ủ toàn bộ để xử lý ứng suất, đảm bảo sử dụng lâu dài không bị biến dạng; và gia công bằng trung tâm gia công CNC để đảm bảo độ chính xác kích thước.
3). Vòm: Vòm chính là cấu trúc hộp, hộp được gia công bằng trung tâm gia công CNC, vòm phụ là cấu trúc độc lập.
4). Khuôn cán: Thép khuôn Cr12mov, sau khi tôi chân không HRC60-62° để tinh chỉnh lỗ và mặt cuối, tiện CNC hoàn thiện bề mặt con lăn.
5). Trục chính: Vật liệu thép công cụ 40Cr, xử lý nhiệt tôi và ram, hoàn thiện mài ngoài
6). Hệ thống truyền động: Động cơ servo và bộ giảm tốc liên kết, giữa các bánh răng với hoạt động ngâm dầu bánh răng răng cứng chính xác, để đảm bảo sử dụng lâu dài không bị mài mòn.
7). Hệ thống thủy lực
a. Cấu trúc tích trữ năng lượng, tiết kiệm năng lượng và bảo vệ môi trường
b. Các bộ phận thủy lực: Sản phẩm Rexroth của Đức
8). Khuôn dập
Vật liệu khuôn được sử dụng thép công cụ S45C, bộ phận chèn khuôn bằng thép chất lượng cao D2 hoặc SKD11, các bộ phận khuôn bằng sản phẩm của Nhật Bản
sản phẩm.
9). Bộ phận điện
a. Bộ điều khiển chuyển động và PLC nhập khẩu nguyên bản
b. Các bộ phận điện áp thấp thương hiệu hàng đầu quốc tế
10). Máy in phun CNC
a. Cấu hình máy in phun điện tử gốc dung môi công nghiệp chất lượng cao, chữ in rõ ràng và chắc chắn, dễ dàng
lắp đặt
b. Mực gốc dung môi thông thường, dễ mua và tiết kiệm chi phí sử dụng
c. Tự động in các dữ liệu được tạo tự động bởi phần mềm thiết kế, không cần sự can thiệp của con người
d. Thông qua hệ thống điều khiển sản xuất của máy tạo khung Mac LGS có thể thêm bất kỳ thông tin bổ sung nào, chẳng hạn như tên công ty, logo, trang web, v.v.
