Nguồn gốc | Trung Quốc |
Hàng hiệu | Sussman |
Chứng nhận | SGS.CE.ISO |
Số mô hình | SM-CP |

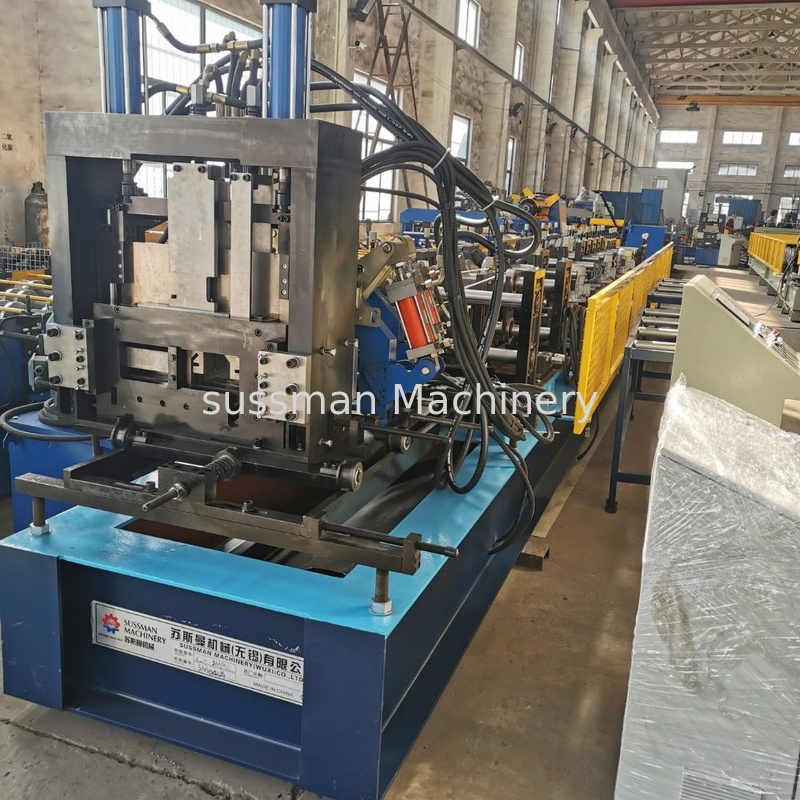

Máy tạo cuộn Purlin hoàn toàn tự động
Vật liệu của cuộn |
Độ dày vật liệu |
1.5-3.0mm |
|
Chiều rộng |
từ 80mm đến 300mm |
Máy cắt cuộn |
Trọng lượng |
Máy tháo cuộn bằng tay 3 tấn |
Hệ thống hình thành |
Tốc độ lăn |
10-15 m/phút |
Trạm lăn |
Khoảng 18 trạm xe lăn |
|
Vật liệu cuộn |
Gcr15 hoặc Cr12 |
|
Vật liệu trục |
45# Thép đường kính 76mm trục |
|
Sức mạnh động cơ chính |
15KW |
|
Năng lượng cắt thủy lực |
7.5KW |
|
Hệ thống cắt |
Vật liệu cắt |
CR12 với xử lý tắt |
Độ cứng |
HRC58-62 |
|
Sự khoan dung |
+-1.5mm |
|
Lưỡi cắt |
1 bộ dao cắt |
|
Hệ thống điều khiển điện |
Nguồn điện |
380V, 50HZ, 3phase |
Hệ thống điều khiển |
PLC với màn hình cảm ứng |
|
Trọng lượng |
8 tấn. |
|
Cách lái xe |
Động dây chuyền |
CZ Parameter kỹ thuật Purlin
Tên thiết bị |
Số lượng |
Máy mở cuộn tay 3T |
1 bộ |
Máy tạo cuộn |
1 bộ |
Tắt bằng thủy lực |
1 bộ |
Đấm thủy lực |
1 bộ |
Trạm thủy lực |
1 bộ |
4 mét ra khỏi bàn |
1 bộ |
Hộp điều khiển |
1 đơn vị |
Phụ tùng thay thế | 1 gói |
Đặc điểm chính của nhanh chóng thay đổi từ C đến Z purlin cuộn hình máy
Những lợi thế của C đến Z máy purlin tự động thay đổi kích thước loại là như sau:
1.Sản xuất kích thước khác nhau purlin mà không thay đổi cuộn hoặc spacers.
2Không cần thay máy cắt cho kích thước khác nhau.
3.Việc vận hành dễ dàng, chi phí bảo trì thấp
4.Infinite sizing ((bất kỳ kích thước trong phạm vi máy), giúp tiết kiệm vật liệu
5.Optional lỗ đâm ở bất kỳ vị trí nào của bên web purlin và bên flange
Mỗi bộ phận của C Purlin Machine
1.3T Máy tháo cuộn bằng tay
Chiều kính: 460-520mm.
Công suất: 3 tấn
Chiều dài coil tối đa: 500mm
2. Thiết bị xếp bằng
Đưa nguyên liệu thô (bảng thép) qua bãi biển để sản xuất và chế biến
Chiều kính là Ø 76mm, xử lý nhiệt chrome và HRC60 để đảm bảo bề mặt mịn.
7 cuộn ngang, 3 cuộn lên và 4 cuộn xuống,nó có thể đảm bảo rằng các sản phẩm được gọn gàng, song song và tất cả mọi thứ là đồng bộ
3Thiết bị đâm và cắt
Nó áp dụng động cơ thủy lực và vị trí tự động để quyết định
kích thước và cắt các sản phẩm mục tiêu
áp suất trạm thủy lực: 20 MPa
Vòng cuộn thủy lực:46#
Các thành phần: Nó bao gồm một bộ lưỡi dao, một xi lanh thủy lực và một máy cắt
Vật liệu lưỡi cắt:Cr12 Mov thép xử lý cao
4- Hộp điều khiển.
(1) Nguồn cung cấp điện: 380V, 50 Hz, 3Phase (được điều chỉnh theo yêu cầu)
(2) Bảng điều khiển: Bấm nút và màn hình cảm ứng
(3) Ngôn ngữ trên màn hình cảm ứng: Tiếng Anh và Trung Quốc
(4) Đo chiều dài và số lượng tự động.
(5) Chiều dài và số lượng được điều khiển bởi PLC.
(6) Sự không chính xác về chiều dài có thể được sửa đổi dễ dàng.
