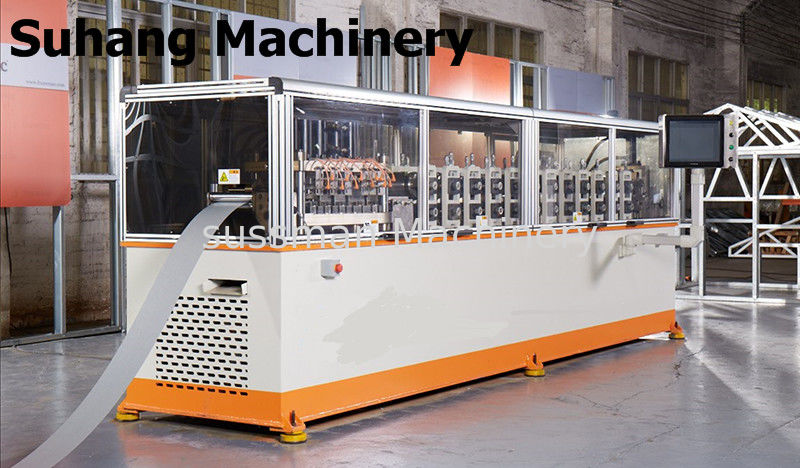

0.8-1.2mm Thép kẽm c89 Light Gauge Steel Frame Machine Máy đinh thép

0.8-1.2mm Thép kẽm C89 Light Gauge Thép Frame Machine Thép Stud Machine

Quá trình công nghệ:

Decoiler feedingwithguide punching Rollforming Cutting Productscollecting Các sản phẩm được thu thập

Thông số kỹ thuật chính:
Độ rộng cấp nước 182mm
Tốc độ sản xuất tiêu chuẩn 300-700m/h
Tốc độ sản xuất tối đa 1500m/h
Nhà cung cấp điện 380V 50Hz 3phase hoặc theo yêu cầu của bạn
Trạm thủy lực 5.5kw
Năng lượng bể thủy lực: 100L
Áp lực thủy lực: bộ máy tính
Khung và đập chết: lỗ vít, vít, lỗ khe, cắt vít, lỗ ống, treo, cắt
Độ khoan dung: +- 0,5 mm
Kích thước máy: 4900*1000*1500mm
Trọng lượng: 5000kg

Máy tháo dây chuyền: 2 tấn, tháo dây chuyền tự động

1) Máy mở cuộn thẳng đứng tự động: 1 bộ

a. Sử dụng thiết kế thắt tay, ID cuộn:Ф460mm-Ф520mm, OD cuộn:Ф1400mm, Loading:2000kg
b. Chuyển đổi tần số tự động mở cuộn
c.Power:2.2KW
2) Khung: Sử dụng hàn tấm thép, tổng thể ủ để điều trị căng thẳng, để đảm bảo sử dụng lâu dài mà không bị biến dạng; và xử lý trung tâm gia công CNC để đảm bảo độ chính xác kích thước.
3). Arch: Arch chính là cấu trúc hộp, hộp là xử lý trung tâm gia công CNC, vòm phụ trợ là cấu trúc độc lập.
4) khuôn lăn: thép chết Cr12mov, sau khi làm cứng chân không HRC60-62 ° để tinh chỉnh lỗ và đầu mặt, máy quay CNC hoàn thiện bề mặt cuộn.
5) Trục chính: Vật liệu cho thép dụng cụ 40Cr, xử lý nhiệt dập và làm nóng, hoàn thiện nghiền bên ngoài
6) Hệ thống lái xe: Servo động cơ và kết nối máy giảm, giữa bánh xe với chính xác răng cứng bánh răng dầu ngâm hoạt động, để đảm bảo sử dụng trong thời gian dài mà không bị mòn.

7) Hệ thống thủy lực
a. Cấu trúc lưu trữ năng lượng, tiết kiệm năng lượng và bảo vệ môi trường
b. Các thành phần thủy lực: Đức Sản phẩm Bosch Rexroth
8) Các khuôn đâm
Vật liệu mô hình chết được sử dụng là thép công cụ S45C, đút khuôn với thép chất lượng cao D2 hoặc SKD11, các bộ phận khuôn với các sản phẩm gạo của Nhật Bản.
Các bộ phận điện
a. Máy điều khiển chuyển động và PLC nhập khẩu gốc

b. Các thành phần điện áp thấp thương hiệu quốc tế hạng nhất

10) Máy in tia mực CNC

a.Cấu hình máy in tia mực điện tử chất lượng cao dựa trên dung môi công nghiệp, in chữ rõ ràng và vững chắc, dễ cài đặt
b.Mực dựa trên dung môi phổ biến, dễ mua và sử dụng kinh tế
c. Bản in tự động được tạo ra tự động bởi phần mềm thiết kế, mà không cần sự can thiệp của con người.
d.By Frame Mac LGS hệ thống kiểm soát sản xuất nhà sản xuất có thể thêm bất kỳ thông tin bổ sung, chẳng hạn như, tên công ty, logo, trang web v.v.

Hệ thống điều khiển CNC

Chức năng: Chuyển trực tiếp các thông số thiết kế đến máy tính điều khiển thông qua giao diện USB hoặc mạng, được nhập bởi phần mềm điều khiển NC được cài đặt trong máy tính và tự động đọc BOM

Tài liệu, chọn lô sản xuất sau khi nhập khẩu

Bộ điều khiển bên ngoài: điều khiển từ xa không dây và nút dừng khẩn cấp trên vỏ trước và sau của thiết bị
