Stud Và Theo dõi Roll Forming Machine
>
|
|
| Nguồn gốc | WUXI, TRUNG QUỐC |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |
C89 Khung thép LGS Máy CAD Máy đo nhẹ Máy đóng khung thép
Thông số kỹ thuật chính
| Mục | Sự miêu tả |
| Trang trí tự động | |
| Tải trọng | 2000kg |
| Đường kính bên trong cuộn dây | φ430 ~ 520mm |
| Đường kính ngoài cuộn dây | φ1300mm |
| Chiều rộng dải | 100 ~ 450mm |
| Độ dày dải | 0,7 ~ 1,2mm |
| Mô tả tiểu sử | |
| C Kích thước hồ sơ | 89 * 41 * 13mm |
| Máy tạo hình cuộn | |
| Kích thước | 5000 * 1000 * 1800mm |
| Cân nặng | 3500kg |
| Con lăn cấp | Chất liệu: SKD-11 |
| Kỹ thuật xử lý con lăn | Bản đồ CNC, xử lý nhiệt HRC58-60 |
| Loại trục | 40Cr thép |
| Kỹ thuật xử lý trục | Lập bản đồ CNC, làm nguội và tôi HRC28-32 |
| Thiết bị đục lỗ | làm chìm với lỗ vít, lỗ dịch vụ, rãnh web, rãnh môi, vát mép cuối giàn, swage, uốn |
| Hệ thống điều khiển | |
| Thiết bị điều khiển | Một máy tính xách tay Lenovo, một hộp điều khiển bên trong khung dựa của máy |
| Phần mềm thiết kế | Đỉnh BD từ AU |
| Thiết bị in Leaser | Thiết bị in Leaser Matthews của Mỹ để sơn logo phun và số chỉ thị cài đặt |
| Thiết bị điều khiển từ xa | Bộ điều khiển từ xa không dây điều khiển máy để tiến hoặc lùi hoặc dừng |
| Thương hiệu chính | PLC (tự phát triển), Rơ le (Schneider), Công tắc tiệm cận (Schneider), Mã hóa (Omron) |
| Hệ thống động cơ và thủy lực | |
| Động cơ servo | 5.5kw với hộp giảm tốc quý giá |
| Trạm thủy lực | 7,5kw, bình 200L |
| Bảng hết | |
| Chiều dài | 3M với hỗ trợ bên |
| Giới thiệu chung | |
| 1. Bảng điều khiển cảm ứng hệ thống Windows.Hướng dẫn nhập NC nhanh Qua mạng hoặc giao diện USB. | |
| 2. giám sát quá trình làm việc thực tế | |
| 3.Vertex BD Phần mềm | |
| 4.Hệ thống thủy lực Bosch Rexroth của Đức.Thiết kế khuôn bốc dỡ nhanh chóng | |
| 5. thép chết chất lượng cao.Xử lý đông cứng chân không.Hoàn thiện trung tâm máy CNC | |
| 6. Tích hợp máy in phun mực miễn phí bảo trì | |
| 7. hình thành hoàn hảo.Định cỡ chính xác | |
Mô tả trang bị
1: Cấu hình của máy
Uncoiler 1 bộ
Con lăn tạo hình: 12 nhóm
Hệ thống điều khiển PLC 1 bộ
Hệ thống cắt thủy lực: 1 bộ
Bảng sưu tập
2: Quy trình làm việc Dòng của máy định hình omega
Bóc-Cuộn cho ăn-Hướng dẫn-Tạo hình-Đục lỗ (nếu cần) - Bàn cắt-Thu gom
3: Thông số kỹ thuật:
A: Nguồn điện:
380V, 3 pha, 50 Hz (có thể được điều chỉnh theo điều kiện cung cấp điện thực tế ở các quốc gia khác nhau)
Công suất động cơ chính: 7,5KW
Công suất bơm: 5.5kw
B: Mở đầu:
Đường kính bên trong: 460-520mm
Đường kính ngoài: 1300mm
tải trọng: 2T
C: Phần hình thành:
Độ dày cho ăn: 0,6-1,2mm
Chiều rộng cho ăn: 50-500mm
Tốc độ hình thành: 8-12m / phút
Độ lệch cắt: 10m ± 2mm
Số lượng trạm lăn: 12 nhóm
Vật liệu con lăn: GCr15
Vật liệu của trục: Cr40
Đường kính trục: 42mm
D: Hệ thống thủy lực:
Áp suất thủy lực: 10-12 Mpa
Vật liệu máy cắt: SKD11
E: Hệ thống điều khiển:
Hệ thống điều khiển NC-PLC hoàn toàn tự động
Kênh điều khiển: Màn hình cảm ứng màu

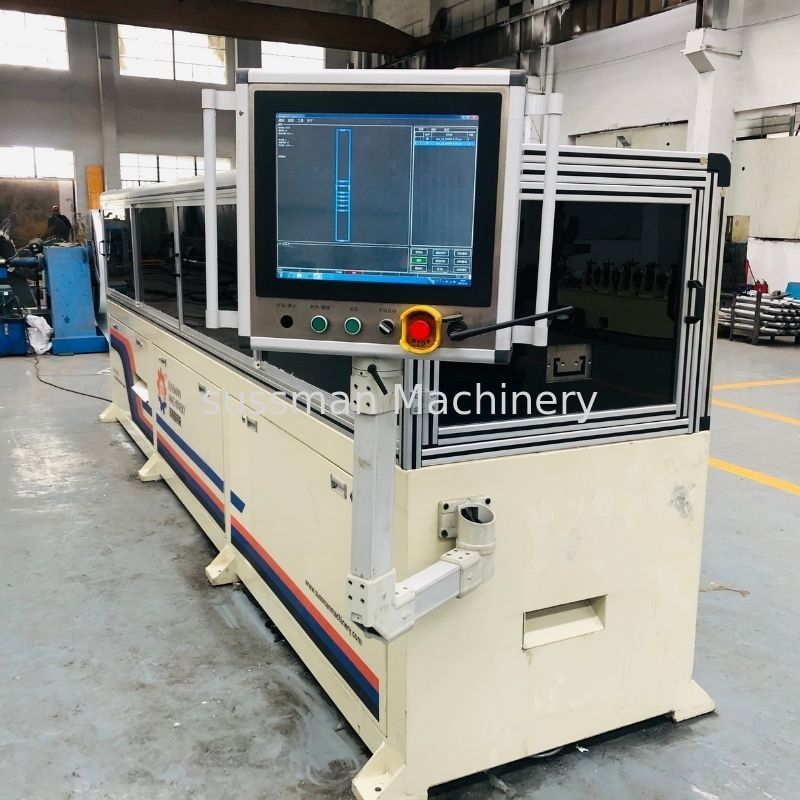

Ảnh máy của chúng tôi
