Stud Và Theo dõi Roll Forming Machine
>
|
|
| Nguồn gốc | WUXI, TRUNG QUỐC |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |
7.5kw Power PLC Control System Máy khung thép tốc độ cao
Thông số kỹ thuật chính
|
Thông số kỹ thuật
|
89mm*41mm
|
|
hồ sơ
|
C
|
|
Độ dày của nguyên liệu
|
0.6-1.2mm
|
|
Điều khiển máy
|
Hệ thống CNC NC
|
|
Phần mềm thiết kế
|
Đỉnh
|
|
tốc độ hình thành
|
Tốc độ cao 30m/min mà không cần đâm và cắt
|
|
Công suất động cơ
|
7.5KW
|
|
năng lượng động cơ thủy lực
|
7.5KW
|
|
làm mát thủy lực
|
điều hòa không khí làm mát
|
|
làm mát thủy lực
|
hệ thống làm mát
|
|
Bộ tích lũy thủy lực
|
√
|
|
cạo
|
sau khi cắt
|
| chamfer |
√
|
|
lỗ hổng dịch vụ
|
√
|
|
hố
|
√
|
|
Web swage
|
√
|
|
cắt môi
|
√
|
|
nốt wed
|
√
|
|
điều kiện điện
|
380V/50HZ
|
|
trạm thủy lực
|
100L
|
|
kích thước
|
5.0m*0.8m*1.0m
|
|
trọng lượng
|
3.5T
|
|
Máy mở cuộn
|
3T
|
Mô tả thiết bị
1: Cấu hình của máy
Máy mở vòng 1 bộ
Vòng cuộn: 12 nhóm
Hệ thống điều khiển PLC 1 bộ
Hệ thống cắt thủy lực: 1 bộ
Bảng thu thập
2:Dòng chảy quá trình làm việc của máy tạo hồ sơ omega
Uncoiling-Coil feeding-Guiding-Roll Forming-Punching (nếu cần thiết) - Bảng cắt-Collection
3: Các thông số kỹ thuật:
A: Cung cấp điện:
380V, 3 giai đoạn, 50 Hz (có thể được điều chỉnh theo điều kiện cung cấp điện thực tế ở các quốc gia khác nhau)
Sức mạnh động cơ chính: 7,5 kW
Năng lượng bơm: 5,5kw
B:Uncoiler:
Độ kính bên trong: 460-520mm
Độ kính bên ngoài: 1300mm
Trọng lượng tải: 2T
C:Phần hình thành:
Độ dày cấp: 0,6-1,2 mm
Chiều rộng cho ăn: 50-500mm
Tốc độ đúc: 8-12m/min
Phản lệch cắt: 10m±2mm
Số trạm cuộn: 12 nhóm
Vật liệu cuộn: GCr15
Vật liệu của trục: Cr40
Độ kính của trục: 42mm
D: Hệ thống thủy lực:
Áp suất thủy lực: 10-12 Mpa
Vật liệu cắt: SKD11
E: Hệ thống kiểm soát:
Hệ thống điều khiển NC-PLC hoàn toàn tự động
Kênh điều khiển: Màn hình cảm ứng màu

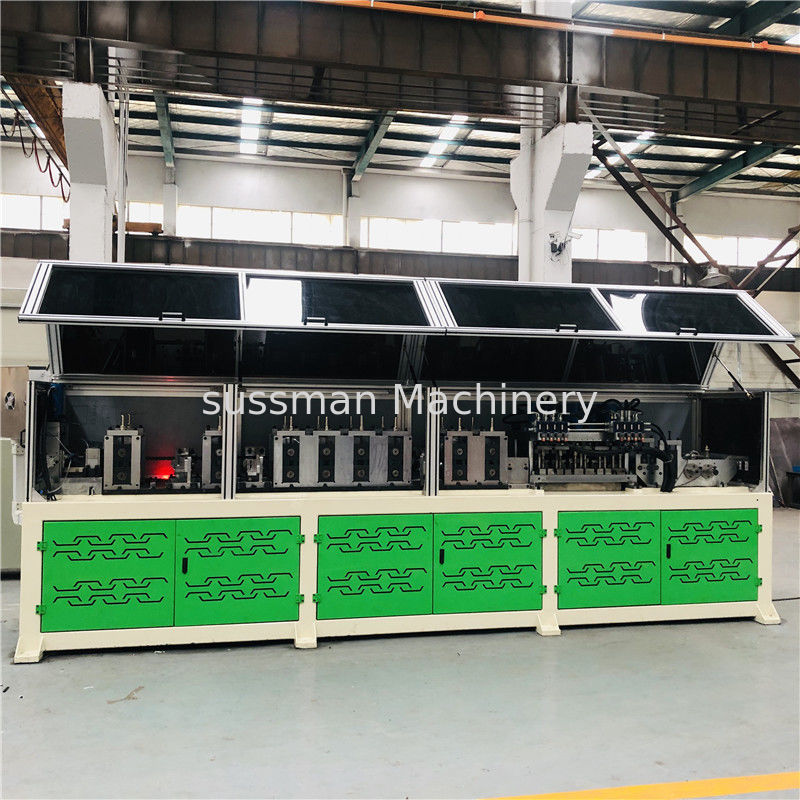

Bức ảnh máy của chúng tôi
