G550 khung thép đinh tán và theo dõi cuộn hình thành máy với 13 con lăn
1. Thông số kỹ thuật
Mục NO | Sự miêu tả | Đặc tả được cung cấp |
1.1 | Trạm con lăn | Khoảng 13 trạm |
1,2 | Vôn | 380V, 50HZ, 3 pha |
1,3 | Nguyên liệu thô | Cuộn dây mạ kẽm |
1,4 | Cán độ dày | 0,5-1,0mm |
1,5 | Thứ nguyên | 4500 × 800 × 1200 (mm) |
1,6 | Công suất động cơ chính | 7,5kw |
1,7 | Vật liệu lăn | Thép 45 #, phủ chrome, dập tắt |
1,8 | Đường kính trục | Φ60mm, vật liệu là 45 # forge thép |
1,9 | truyền tải | Theo chuỗi 1 inch |
1,10 | PLC | Thương hiệu Delta |
1,11 | Chất liệu của chuỗi | 45 # thép rèn với tần số dập tắt, 12A |
1,12 | Vật liệu cắt | Cr12Mov với quench HRC58-62 ° |
1,13 | Lòng khoan dung | + -1,5mm |
1,14 | Cân nặng | 3 tấn |
2. Linh kiện máy
3Tdecoiler | 1 bộ |
Cắt thủy lực | 1 bộ |
Máy cán chính | 1 bộ |
Hệ thống hộp điều khiển | 1 đơn vị |
Ra bàn | 2 đơn vị |
Hộp công cụ | 1 gói hàng |
3. Đặc điểm của dây chuyền sản xuất
1) Trực tiếp nhập dữ liệu trên màn hình cảm ứng, nó hoạt động dễ dàng.
2) Tự động liên tục sản xuất sản phẩm chất lượng cao với PLC.
3) Tiết kiệm thời gian và chi phí do tốc độ cao chạy với hệ thống thủy lực.
4) thiết kế chuyên nghiệp cho sản xuất tấm lợp & tường
5) Đơn vị một, một dây điện
4. Ứng dụng
Tường chịu lực bên ngoài
Tường chịu lực bên trong và bên ngoài bức tường
Tường chịu lực nội thất
Sàn dầm và tiêu đề
Rafters, xà gồ và girts

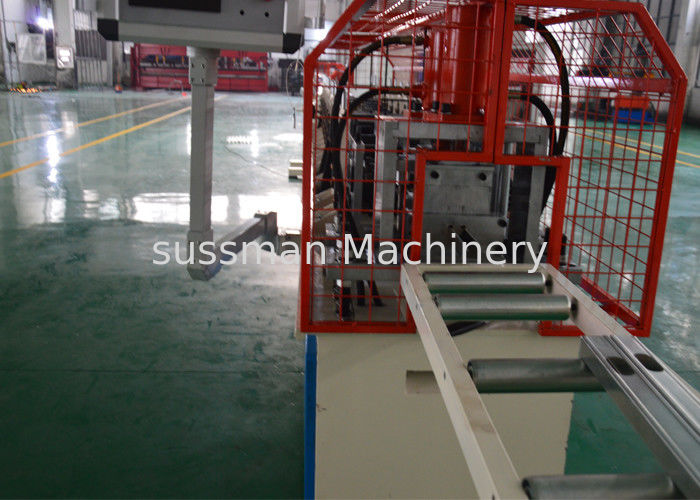

5. hình ảnh máy
