Stud mạ kẽm và Track Roll Forming Thiết bị kim loại Furring Máy trần
1. Thông số kỹ thuật
Mục NO | Sự miêu tả | Đặc tả được cung cấp |
1.1 | Tốc độ lăn | 12m / phút (không bao gồm thời gian cắt) |
1,2 | Cán độ dày | 0,5-1,0mm |
1,3 | Nguyên liệu thô | Cuộn mạ kẽm G550 |
1,4 | Vôn | 380V, 50HZ, 3 pha |
1,5 | Thứ nguyên | 4500 × 800 × 1200 (mm) |
1,6 | Công suất động cơ chính | 7,5kw |
1,7 | Trạm con lăn | Khoảng 13 trạm |
1,8 | Vật liệu lăn | Thép 45 #, phủ chrome, dập tắt |
1,9 | Đường kính trục | Φ60mm, vật liệu là 45 # forge thép |
1,10 | truyền tải | Theo chuỗi 1 inch |
1,11 | PLC | Thương hiệu Panasonic |
1,12 | Chất liệu của chuỗi | 45 # thép rèn với tần số dập tắt, 12A |
1,13 | Vật liệu cắt | Cr12Mov với quench HRC58-62 ° |
1,14 | Lòng khoan dung | 6m + -1,5mm |
1,15 | Khung | H loại thép |
2. Luồng công việc
Decoiler --- Cho ăn với hướng dẫn ----- Rollforming —— Cắt - Thu thập sản phẩm
3. Linh kiện máy
3T hướng dẫn sử dụng decoiler | 1 bộ |
Cho ăn với hướng dẫn | 1 bộ |
Thiết bị cắt thủy lực | 1 bộ |
Máy cán chính | 1 bộ |
Hộp điều khiển | 1 đơn vị |
Trạm thủy lực | 1 đơn vị |
Ra bàn | 2 đơn vị |
Hộp công cụ | 1 gói hàng |
4. Đặc điểm của dây chuyền sản xuất
1) Tiết kiệm thời gian và chi phí do tốc độ cao chạy với hệ thống thủy lực.
2) Tự động liên tục sản xuất sản phẩm chất lượng cao với PLC.
3) Trực tiếp nhập dữ liệu trên màn hình cảm ứng, nó hoạt động dễ dàng.
4) thiết kế chuyên nghiệp cho sản xuất tấm lợp & tường
5) Khách hàng quyết định hồ sơ của sản phẩm.

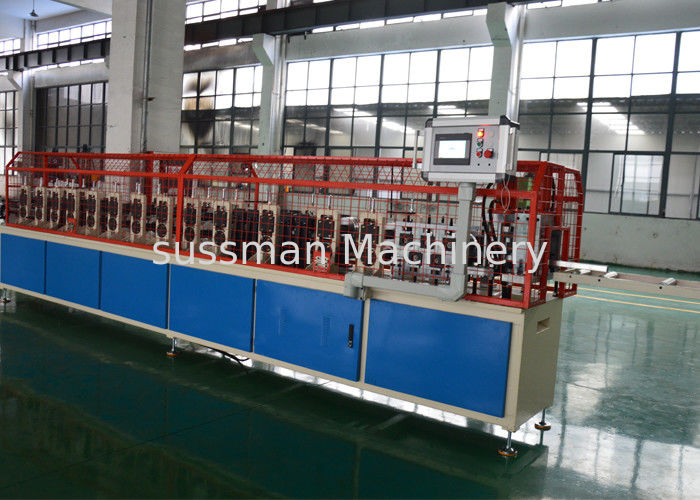

5. hình ảnh máy
