Tấm lợp Panel Hình thành máy
>
|
| Place of Origin | Wuxi Jiangsu China |
| Hàng hiệu | Sussman |
| Chứng nhận | CE |
| Số mô hình | SS-CC |
PLC điều khiển mái nhà Panel cuộn máy 0.3-0.8mm độ dày hồ sơ
Quy trình công nghệ
Uncoiling — Feedingwithguide —— Rollforming — Cutting — Sản phẩm thu thập
Coating = Mạ kẽm sắt / kẽm-nhôm
Độ dày = 0,3-0,8 mm
Chiều rộng tấm = 1220mm và 1000mm (Đầu vào)
Chiều rộng tấm = 1000mm (Đầu ra)
Năng suất = 550Mpa
Danh sách máy
| Danh sách máy | 5 tấn thụ động de-coiler | 1 bộ | |
| Máy cán chính | 1 bộ | ||
| Hộp điều khiển PLC | 1 đơn vị | ||
| Trạm thủy lực | 1 đơn vị | ||
| Ra bàn | 2 đơn vị |
Dữ liệu Thchnical
Máy cán định hình: RF-RP
Tốc độ cán: 10-12m / phút (thời gian cắt không bao gồm)
Thép tấm dày: 0.3-0.8mm màu sơn tấm
Chiều rộng cuộn 1220mm và 1000mm
Hệ thống điều khiển: PLC Panasonic
Trạm Roller: khoảng 18 trạm
Chất liệu con lăn: 45 # forge thép, phủ chrome
Trục vật liệu và DIA: ￠ 70mm, vật liệu là 45 # giả mạo thép, chrome với dập tắt
Công suất động cơ Maim: Thương hiệu wannan An Huy 7.5kW
Áp lực thủy lực: 12Mpa
Chất liệu của các trạm: Tấm tường dày 16mm
Dung sai: + 1.5mm
Nhà cung cấp điện: 415V, 50HZ, 3 pha
Way Of Drive: 1 inch chuỗi duy nhất
Màu sắc của máy: màu xanh
Kích thước của máy tạo hình: 9000 * 1500 * 1000mm
Trọng lượng máy: khoảng 6 tấn
Un-coiler:
5 tấn decoiler thụ động
Đường kính bên trong cuộn dây: ￠ 508-610mm
Đường kính tối đa của cuộn dây: ￠ 1500mm
Chiều rộng cuộn tối đa: 1250mm
t; mso-border-right-alt: 0,5000pt cửa sổ chữ vững chắc; đường viền trên cùng: không có ;; mso-border-top-alt: 0,5000pt cửa sổ chữ rắn; border-bottom: 1.0000pt solid windowtext; mso-border-bottom- alt: 0,5000pt cửa sổ chữ rắn; ">
Cắt:
(1) Cắt chuyển động: Máy chính dừng lại và sau đó cắt tự động. Sau khi cắt, máy chính sẽ tự khởi động lại.
(2) vật liệu của lưỡi: CR12 với xử lý nhiệt
(3) đo chiều dài: tự động
(4) Độ dày cắt: 0.3- 0.8mm
(5) Trạm thủy lực Công suất: 4 KW
Ra ngoài bảng :
Nó thông qua thép hàn và hỗ trợ con lăn để truyền tải các sản phẩm.
Kích thước: 4000 * 1350 * 1000mm
Hộp điều khiển:
Phần hệ thống điều khiển điện
(1) Nhà cung cấp điện: 380 V, 50 Hz, 3 pha (điều chỉnh theo yêu cầu)
(2) đo chiều dài và số lượng tự động;
(3) chiều dài và số lượng được điều khiển bởi PLC, Panasonic Nhật Bản
(4) Độ chính xác về độ dài có thể được sửa đổi dễ dàng.
(6). Bảng điều khiển: Nút chuyển đổi loại và màn hình cảm ứng
(7) Đơn vị chiều dài: milimet (bật bảng điều khiển)

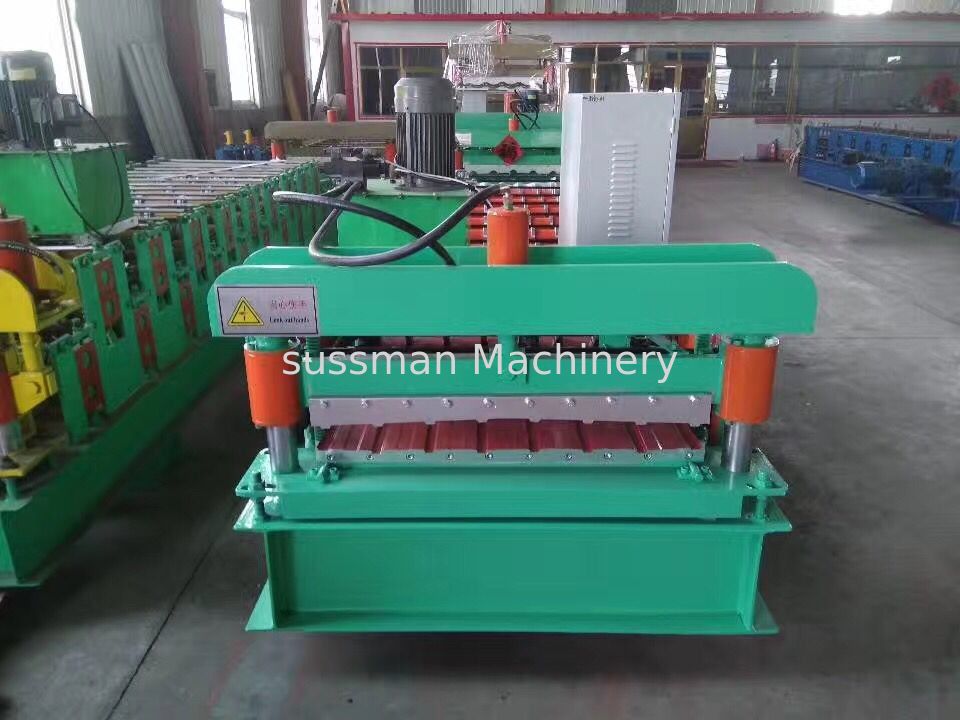

Hình ảnh máy
|
|
