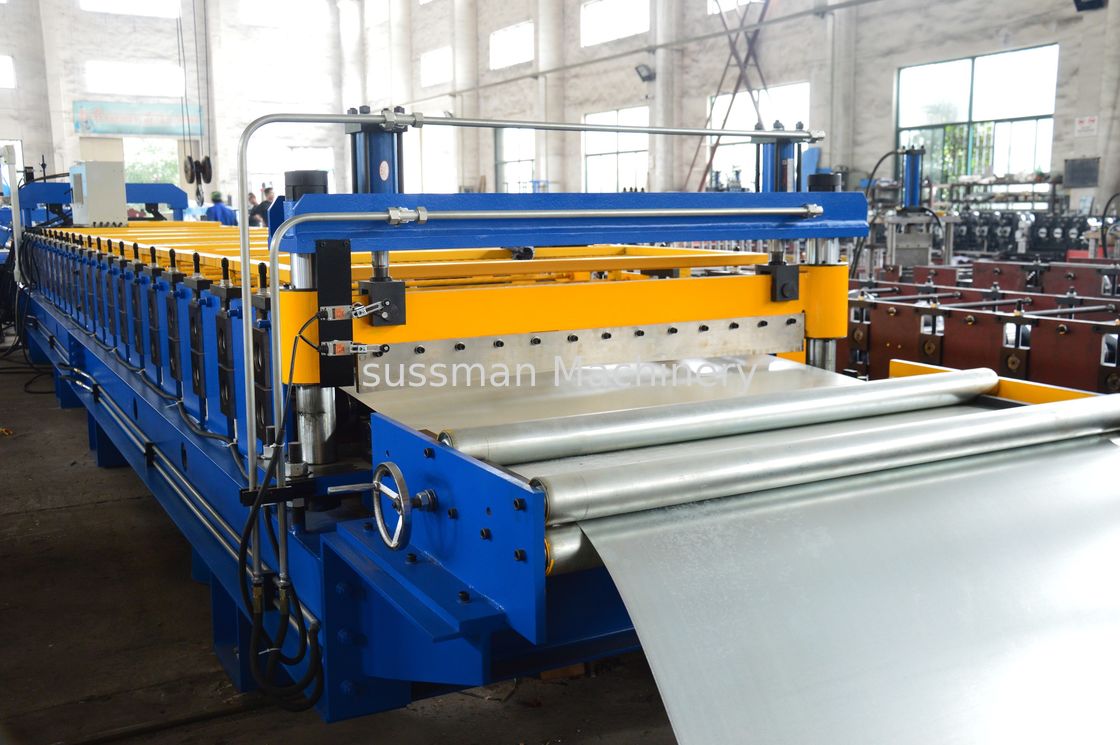

Máy tạo hình cuộn tấm 0,15-0,3mm PPGI với ổ xích 1,2 inch
Dữ liệu kỹ thuật
Mục KHÔNG | Sự miêu tả | Cung cấp đặc điểm kỹ thuật |
1 | Máy cán định hình | |
1.1 | Tốc độ lăn | 12-15m / phút (không bao gồm thời gian cắt) |
1.2 | Độ dày cán | PPGI 0,15mm-0,3mm |
1.3 | Nguyên liệu thô | Cuộn sơn màu |
1,4 | Động cơ chính | 7.5KW |
1.6 | Kích thước | Khoảng 8000 × 1600 × 1200 (mm) |
1.7 | Chiều rộng hiệu quả | 825mm |
1.8 | Cho ăn chiều rộng cuộn | 1000mm |
1.9 | Trạm lăn | Khoảng 20 trạm |
1,10 | Vật liệu con lăn | Thép rèn 45 #, phủ chrome |
1.11 | Đường kính trục | Φ76mm |
1,12 | truyền tải | Theo chuỗi 1,2 inch |
1,13 | Chất liệu của chuỗi | Thép rèn 45 # có tần số dập tắt, 12A |
1,14 | Vật liệu cắt | Cr12Mov với chất làm mát HRC58-62 ° |
1,15 | Lòng khoan dung | 10m + -1,5mm |
1,16 | Trạm thủy lực | 4kw |
Quy trình kỹ thuật
Uncoiling ăn thức ăn với hướng dẫn
Danh sách máy:
Không | Tên | Kiểu | số lượng |
1 | Máy khử mùi thụ động 5 tấn | RF-RP18-63.5-825 | 1 bộ |
2 | Máy tạo cuộn chính | RF-RP18-63.5-825 | 1 bộ |
3 | Hộp điều khiển | RF-RP18-63.5-825 | 1 đơn vị |
4 | Trạm thủy lực | RF-RP18-63.5-825 | 1 đơn vị |
5 | Bảng thụ động | RF-RP18-63.5-825 | 2 đơn vị |
6 | Lưới che | RF-RP18-63.5-825 | 1 đơn vị |
Chi tiết từng phần:
1. Cắt
(1) Cắt sau khi tạo hình: Cắt tấm sau khi cuộn hình thành theo chiều dài yêu cầu
(2) Chuyển động cắt: Máy chính tự động dừng và quá trình cắt sẽ diễn ra. Sau khi cắt, máy chính sẽ tự động khởi động.
(3) Chất liệu của lưỡi cắt: CR12with xử lý nhiệt
(4) Đo chiều dài: Đo chiều dài tự động
(5) Dung sai chiều dài: 10m +/- 2 mm
2. Ra bàn:
Kích thước: 2000 * 1350 * 1000mm, hai kích cỡ
3. Hộp điều khiển: Panasonic
(1) Nhà cung cấp điện: 380V, 50 Hz, 3Phase (được điều chỉnh theo yêu cầu)
(2) đo chiều dài và số lượng tự động;
(3) chiều dài và số lượng được điều khiển bởi PLC,
(4) Độ chính xác chiều dài có thể được sửa đổi dễ dàng.
(5). Bảng điều khiển: Công tắc loại nút và màn hình cảm ứng
(6) Đơn vị chiều dài: milimét (bật bảng điều khiển)
