Thick Galvanized Steel Roof Panel Roll Forming Machine with Chain Driving System

Place of Origin	Wuxi, China
Hàng hiệu	Sussman
Chứng nhận	CE, SGS, ISO
Số mô hình	SS-RP

Thông tin chi tiết sản phẩm

Vật chất:

0.3-0.8mm cho thép mạ màu

Tốc độ hình thành:

10-12m / phút

Trạm con lăn:

14 trạm

áp lực thủy lực:

12 Mpa

Công suất động cơ chính:

7.5KW

Khoan dung:

1.5mm

Màu:

Màu xanh da trời

Điểm nổi bật:

roofing sheet roll forming machine

roof tile roll forming machine

Điều khoản thanh toán & vận chuyển

Minimum Order Quantity

1 set

Giá bán

negotiable

Packaging Details

Film and steel

Delivery Time

50 days after deposit

Mô tả Sản phẩm

Mái nhà thép mạ kẽm dày Panel cuộn thiết bị với hệ thống lái xích

Danh sách máy

Danh sách máy	5 tấn thụ động de-coiler	1 bộ
	Máy cán chính	1 bộ
	Hộp điều khiển PLC	1 đơn vị
	Trạm thủy lực	1 đơn vị
	Ra bàn	2 đơn vị

Quy trình công nghệ

Uncoiling — Feedingwithguide —— Rollforming — Cutting — Sản phẩm thu thập

Un - coiler:

5 tấn s p hỗ trợ decoiler

Đường kính bên trong cuộn dây: ￠ 508-610mm
Đường kính tối đa của cuộn dây: ￠ 1500mm
Chiều rộng cuộn tối đa: 1250mm

Máy cán định hình:

Máy cán định hình: RF-RP

Tốc độ cán: 10-12m / phút (thời gian cắt không bao gồm)

Thép tấm dày: 0.3-0.8mm màu sơn tấm

Máy phải tương thích với Nhôm, PPGI, PPGL, v.v.

Hệ thống điều khiển: PLC

Trạm Roller: khoảng 14 trạm và 14 trạm

Chất liệu con lăn: 45 # forge thép, phủ chrome

Vật liệu trục và DIA: ￠ 75mm, vật liệu là thép giả mạo 45 #, Chrome với dập tắt

Công suất động cơ chính: 7.5kw

Áp lực thủy lực: 12Mpa

Dung sai: + 1.5mm

Nhà cung cấp điện: 380V, 50HZ, 3 pha

Way Of Drive: 1,2 inch chuỗi duy nhất

Màu sắc của máy: màu xanh

Kích thước của máy tạo hình: 7000 * 1500 * 1000mm

Trọng lượng máy: khoảng 8 tấn

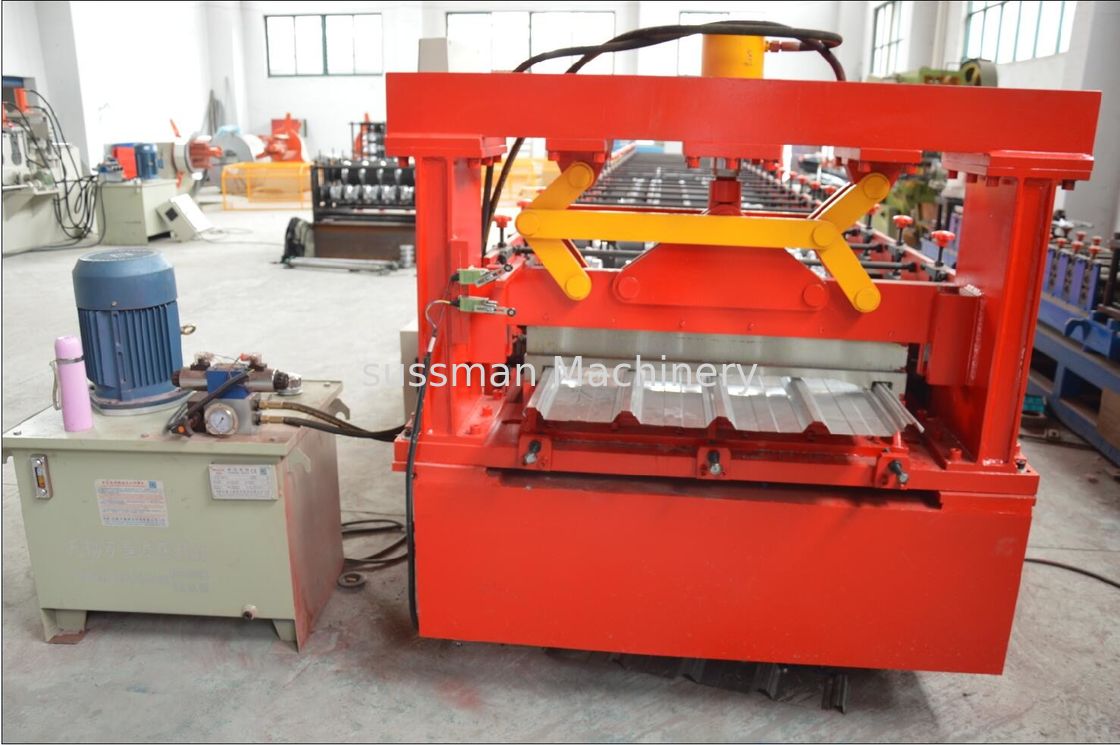

Cắt:
(1) Cắt chuyển động: Máy chính dừng lại và sau đó cắt tự động. Sau khi cắt, máy chính sẽ tự khởi động lại.
(2) vật liệu của lưỡi: CR12 với xử lý nhiệt
(3) đo chiều dài: tự động
(4) Độ dày cắt: 0.3- 0.8mm
(5) Trạm thủy lực Công suất: 4 KW

Trạm thủy lực

Nó được điều khiển bằng bơm dầu bánh xe. Sau khi đổ dầu thủy lực vào
các bồn chứa dầu thủy lực, máy bơm lái máy cắt để bắt đầu
công việc cắt.
Các thành phần: Hệ thống bao gồm một bộ bồn thủy lực, một bộ thủy lực
bơm dầu, hai ống thủy lực. và hai bộ van điện từ.

Ra ngoài bảng :

Kích thước: 4000 * 1350 * 1000mm

Hộp điều khiển:

Phần hệ thống điều khiển điện,
t-size: 9.0000pt; mso-font-kerning: 1.0000pt; "> 00mm

(1) Nhà cung cấp điện: 380V, 50 Hz, 3 pha (điều chỉnh theo yêu cầu)
(2) đo chiều dài và số lượng tự động;
(3) chiều dài và số lượng được điều khiển bởi PLC,
(4) Độ chính xác về độ dài có thể được sửa đổi dễ dàng.
(6). Bảng điều khiển: Nút chuyển đổi loại và màn hình cảm ứng
(7) Đơn vị chiều dài: milimet (bật bảng điều khiển)
