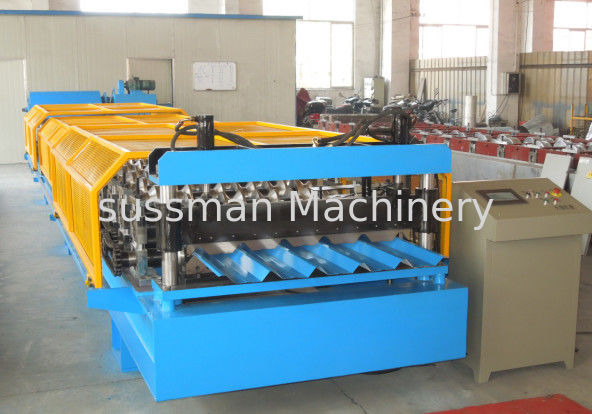

Tấm lợp Panel Hình thành máy
>
|
| Place of Origin | Wuxi Jiangsu China |
| Hàng hiệu | Sussman |
| Chứng nhận | CE |
| Số mô hình | SS-CC |
Lợi thế
1. Giá cả hợp lý
2. chất lượng cao
3. 12 tháng bảo hành
4. hơn 10 năm kinh nghiệm
5. bền
6. đáng tin cậy
Các thành phần chính của bảng điều khiển mái nhà
| SN | Tên thiết bị | Số lượng |
| 1. | 5T thụ động un-coiler | 1 bộ |
| 2. | Main roll forming máy 16 trạm drived bởi chuỗi | 1 bộ |
| 3. | Cắt thủy lực | 1 bộ |
| 4. | Hệ thống điều khiển (bao gồm cả hộp điều khiển) | 1 bộ |
| 5. | Ra bàn | 2 bộ |
Thông số kỹ thuật của bảng điều khiển mái nhà
1. Thép tấm dày: 0.3-0.8mm (phụ thuộc vào yêu cầu)
2. cách truyền: chuỗi duy nhất
3. vật liệu truyền dẫn: 45 # thép, tần số cao dập tắt
4. chất liệu của blad: Cr12, dập tắt điều trị
5. Công suất của Decoiler: 3 tấn decoiler thụ động
6. Hình thành tốc độ: 12-15m / phút
7. Nhóm con lăn: 16 trạm trên và 16 trạm xuống
8. Roller Chất liệu: 45 # thép, điều trị dập tắt tần số cao, HRC58-62
9. Vật liệu cho ăn: thép mạ kẽm hoặc cuộn mạ màu
10. Trục chính: 45 # thép cao cấp với xử lý dập nguội
11. Công suất động cơ chính: 7,5 Kw
12. Thủy lực: 5.5Kw
Luồng làm việc của bảng điều khiển mái nhà
Decoiler ---- cho ăn --- cuộn hình --- cắt --- chạy ra bảng
Bản vẽ hồ sơ
Danh sách máy
| Danh sách máy | 5 tấn thụ động de-coiler | 1 bộ | |
| Máy cán chính | 1 bộ | ||
| Hộp điều khiển PLC | 1 đơn vị | ||
| Trạm thủy lực | 1 đơn vị | ||
| Ra bàn | 2 đơn vị |
Dữ liệu kỹ thuật
5 tấn thụ động de - coiler
Đường kính bên trong cuộn: ￠ 460-520mm
Đường kính tối đa của cuộn dây: ￠ 1500mm
Chiều rộng cuộn tối đa: 1250mm
2. Máy cán định hình :
Máy cán định hình: RF-RP
Tốc độ cán: 10-12m / phút (thời gian cắt không bao gồm)
Thép tấm dày: 0.3-0.8mm màu sơn tấm
Chiều rộng cuộn 1220mm và 1000mm
Hệ thống điều khiển: PLC Panasonic
Trạm Roller: khoảng 18 trạm
Chất liệu con lăn: 45 # forge thép, phủ chrome
Trục vật liệu và DIA: ￠ 70mm, vật liệu là 45 # giả mạo thép, chrome với dập tắt
Công suất động cơ Maim: Thương hiệu wannan An Huy 7.5kW
Áp lực thủy lực: 12Mpa
Chất liệu của các trạm: Tấm tường dày 16mm
Dung sai: + 1.5mm
Nhà cung cấp điện: 415V, 50HZ, 3 pha
Way Of Drive: 1 inch chuỗi duy nhất
Màu sắc của máy: màu xanh
Kích thước của máy tạo hình: 9000 * 1500 * 1000mm
Trọng lượng máy: khoảng 6 tấn
3.Cắt:
(1) Cắt chuyển động: Máy chính dừng lại và sau đó cắt tự động. Sau khi cắt, máy chính sẽ tự khởi động lại.
(2) vật liệu của lưỡi: CR12mov với xử lý nhiệt
(3) đo chiều dài: tự động
(4) Độ dày cắt: 0.3- 0.8mm
(5) Trạm thủy lực Công suất: 4 KW
4. Ra bàn :
Nó thông qua thép hàn và hỗ trợ con lăn để truyền tải các sản phẩm.
Kích thước: 4000 * 1000 * 1000mm
5. Hộp điều khiển:
Phần hệ thống điều khiển điện
(1) Nhà cung cấp điện: 415V, 50 Hz, 3 pha (điều chỉnh theo yêu cầu)
(2) đo chiều dài và số lượng tự động;
(3) chiều dài và số lượng được điều khiển bởi PLC, Panasonic
(4) Độ chính xác về độ dài có thể được sửa đổi dễ dàng.
(6). Bảng điều khiển: Nút chuyển đổi loại và màn hình cảm ứng
(7) Đơn vị chiều dài: milimet (bật bảng điều khiển)
