Máy tạo hình cuộn kênh Strut
>
|
|
| Nguồn gốc | Vô Tích, Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |

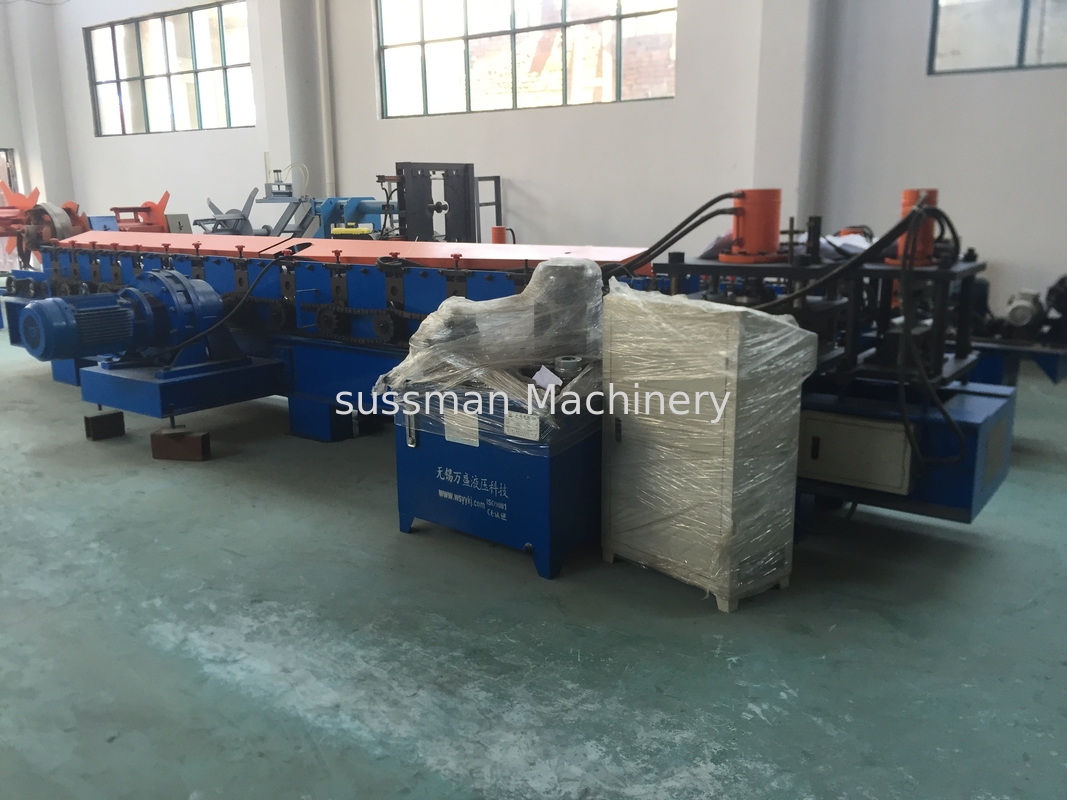

Máy cán định hình máy cán tôn mạ kẽm dày 1.5-2.5mm cho kênh đỡ năng lượng mặt trời
1. Thông số kỹ thuật kênh đỡ năng lượng mặt trời
Máy cán kênh đỡ dùng để sản xuất các kích thước 30x20mm, 30x30mm, 30x45mm, 41x21mm và 41x41mm
Độ dày vật liệu: 2.00 và 2.50mm mạ kẽm nhúng nóng,
Cũng có thể làm cạnh cong vào có răng cưa và máy tuân theo tiêu chuẩn EN 2081:2011 hoặc EN ISO 4042:2001
| Thông số kỹ thuật máy | |
|---|---|
| Trọng lượng | Khoảng 10000kg |
| Kích thước | Khoảng 20m x 1.0m x 1.0m (dài x rộng x cao) |
| Màu sắc | Màu chính: xanh dương |
| Màu cảnh báo: vàng | |
| Nguyên liệu phù hợp | |
| Chất liệu | Thép mạ kẽm |
| Độ dày | 1.5-2.5mm |
| Giới hạn chảy | 235Mpa |
| Thông số kỹ thuật chính | |
| Số trạm con lăn định hình | 18-20 |
| Đường kính trục con lăn định hình | 75mm |
| Tốc độ làm việc | 8-12m/phút |
| Vật liệu con lăn định hình | Thép khuôn Gr15, đã qua xử lý tôi |
| Vật liệu dao cắt | Thép khuôn CR12, đã qua xử lý tôi |
| Hệ thống điều khiển | PLC và Biến tần |
| Yêu cầu điện năng | Công suất động cơ chính: khoảng 22 kw |
| Trạm thủy lực | Động cơ 5.5kw |
2. Các bộ phận của máy cán kênh đỡ năng lượng mặt trời
Máy cán định hình kênh đỡ năng lượng mặt trời có thể sản xuất nhiều loại sản phẩm có hình dạng khác nhau dưới dạng thanh định hình.
Kích thước kênh khác nhau được điều chỉnh bằng các miếng đệm giữa các con lăn trên và dưới. Vì thiết kế của các miếng đệm này là nửa hình tròn, sau đó ghép lại với nhau, nên khi điều chỉnh, không cần tháo con lăn, rất dễ dàng và thuận tiện.
khi thay đổi thông số kỹ thuật khác nhau, cần thay đổi khuôn cắt.
Số TT |
Kích thước | Độ dày |
Xử lý bề mặt |
||
| mm | Inch | Độ dày | Gauge | ||
| A | 41x21 | 1-5/8x13/16" | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG,PG,PC |
| B | 41x22 | 1-5/8x7/8" | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG,PG,PC |
| C | 41x25 | 1-5/8x1" | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG,PG,PC |
| D | 41x41 | 1-5/8x1-5/8" | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG,PG,PC |
| E | 41x62 | 1-5/8x27/16" | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG,PG,PC |
| F | 41x82 | 1-5/8x3-1/4" | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG,PG,PC |
| S.N | Tên thiết bị | Số lượng |
| 1 | Máy xả cuộn điện 3T | 1 bộ |
| 2 | Bộ dẫn hướng | 1 bộ |
| 3 | Máy cán định hình chính | 1 chiếc |
| 4 | Máy cán định hình chính | 1 bộ |
| 5 | Máy cắt thủy lực | 1 bộ |
| 6 | Hộp điều khiển | 1 bộ |
| 7 | Bàn ra sản phẩm | 2 chiếc |
4. Ứng dụng của kênh đỡ năng lượng mặt trời
1. Bao gồm ống dẫn, dây điện và dữ liệu, các hệ thống cơ khí như thông gió, điều hòa không khí và các hệ thống cơ khí khác.
2. Kênh đỡ cũng được sử dụng cho các ứng dụng khác yêu cầu khung chắc chắn, chẳng hạn như bàn làm việc, hệ thống kệ, giá đỡ thiết bị, v.v. S
3. Khung panel năng lượng mặt trời được sử dụng để lắp đặt, gia cố, hỗ trợ và kết nối các tải kết cấu nhẹ trong xây dựng công trình.
