Máy tạo hình cuộn kênh Strut
>
|
|
| Nguồn gốc | WUXI, TRUNG QUỐC |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |

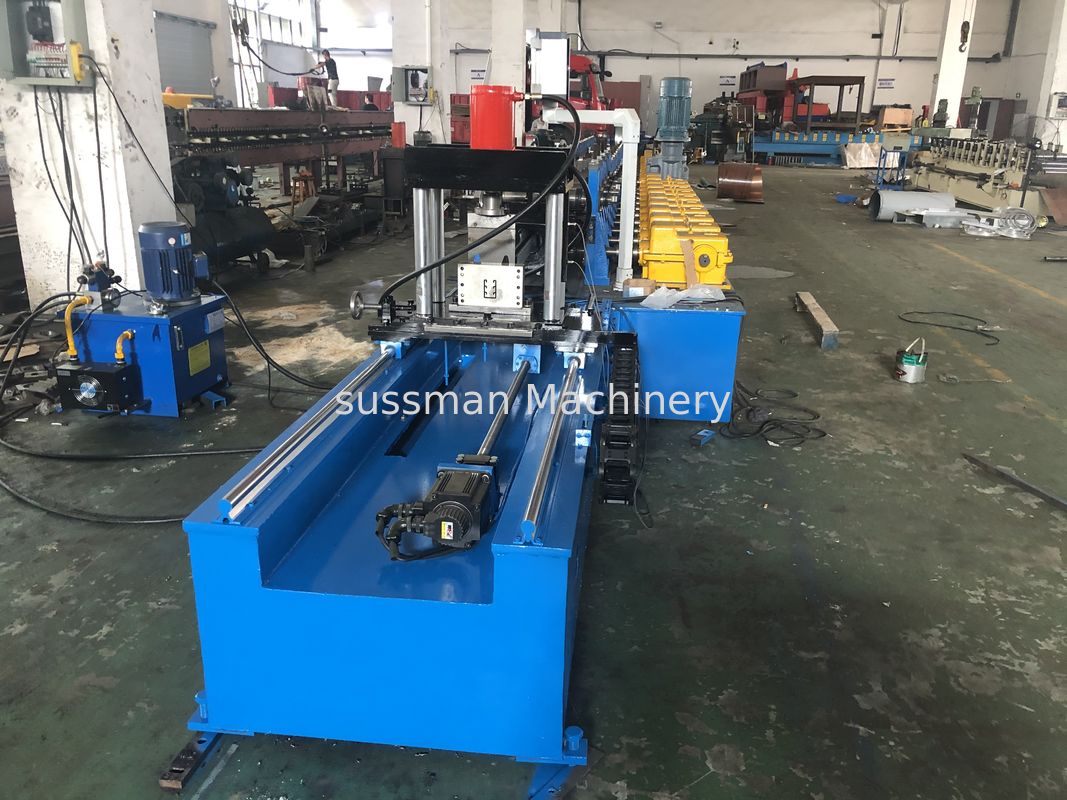

Máy tạo hình kênh thép mạ kẽm 550MPa với bộ trang trí thủy lực 3T
1.Hệ mặt trờiKênh StrutThông số kỹ thuật
Máy kênh thanh chống có kích thước 30x20mm, 30x30mm, 30x45mm, 41x21mm và 41x41mm
Độ dày vật liệu: mạ kẽm nhúng nóng 2,00 và 2,50mm,
Ngoài ra có thể làm các cạnh trong bằng răng Và máy theo tiêu chuẩn EN 2081: 2011 hoặc EN ISO 4042: 2001
| Thông số kỹ thuật máy | |
|---|---|
| Trọng lượng | Khoảng 10000kg |
| Kích thước | Khoảng 20m x 1,0mx 1,0m (dài x rộng x cao) |
| Màu sắc | Màu chính: xanh lam |
| Màu cảnh báo: vàng | |
| Nguyên liệu thô phù hợp | |
| Vật chất | Thép mạ kẽm |
| Độ dày | 1,5-2,5mm |
| Sức mạnh năng suất | 235Mpa |
| Các thông số kỹ thuật chính | |
| Số lượng trạm con lăn hình thành | 18-20 |
| Đường kính của trục con lăn định hình | 75mm |
| Tốc độ làm việc | 8-12m / phút |
| Hình thành vật liệu con lăn | Thép khuôn Gr15, được xử lý dập tắt |
| Vật liệu máy cắt | Thép khuôn CR12, được xử lý dập tắt |
| Hệ thống kiểm soát | PLC và bộ chuyển đổi |
| Yêu cầu điện năng | Công suất động cơ chính: khoảng 22 kw |
| Trạm thủy lực | Động cơ 5.5kw |
2.Kênh Solar StrutLinh kiện máy móc
Máy tạo hình thanh chống quang điện năng lượng mặt trời có thể sản xuất một số sản phẩm hình dạng như hồ sơ.
Kích thước khác nhau của kênh được điều chỉnh bởi các miếng đệm giữa các con lăn lên và xuống.Do thiết kế của những miếng đệm này là nửa hình tròn, sau đó là hai khớp nối với nhau nên khi điều chỉnh, không cần tháo trục lăn, rất dễ dàng và tiện lợi.
khi thay đổi đặc điểm kỹ thuật khác nhau, cần thay đổi khuôn cắt.
Không. |
Kích thước | Độ dày |
Xử lý bề mặt |
||
| mm | Inch | Độ dày | Máy đo | ||
| Một | 41x21 | 1-5 / 8x13 / 16 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| B | 41x22 | 1-5 / 8x7 / 8 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| C | 41x25 | 1-5 / 8x1 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| D | 41x41 | 1-5 / 8x1-5 / 8 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| E | 41x62 | 1-5 / 8x27 / 16 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| F | 41x82 | 1-5 / 8x3-1 / 4 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| SN | Tên thiết bị | Số lượng |
| 1 | 3T điện un-coiler | 1 bộ |
| 2 | Hướng dẫn cho ăn | 1 bộ |
| 3 | Máy cán chính | 1 đơn vị |
| 4 | Máy cán chính | 1 bộ |
| 5 | Cắt thủy lực | 1 bộ |
| 6 | hộp điều khiển | 1 bộ |
| 7 | Ra bàn | 2 đơn vị |
4. Ứng dụng kênh thanh chống năng lượng mặt trời
1. Chúng bao gồm các đường ống, dây điện và dữ liệu, các hệ thống cơ khí như thông gió, điều hòa không khí và các hệ thống cơ khí khác.
Kênh 2.Strut cũng được sử dụng cho các ứng dụng khác yêu cầu một khuôn khổ mạnh mẽ, chẳng hạn như bàn làm việc, hệ thống giá đỡ, giá đỡ thiết bị, v.v. S
Bảng khung 3.Solar được sử dụng để gắn, nẹp, hỗ trợ và kết nối các tải trọng kết cấu nhẹ trong xây dựng tòa nhà.
