Thông tin chi tiết sản phẩm:
|
| Chất liệu: độ dày: | Thép mạ kẽm 1,5-2,5mm | Động cơ chính: | 18,5KW |
|---|---|---|---|
| Trạm thủy lực: | 4kw | Cắt: | Cắt thủy lực Cr12mov |
| Vật liệu của trục: | Thép cao cấp 45 # | Hệ thống điều khiển: | PLC Panasonic với màn hình cảm ứng |
| Trang trí: | Trang trí thủy lực | Hệ thống đục lỗ: | Bấm đột |
| Điểm nổi bật: | máy tạo kênh có rãnh,máy tạo kênh trang trí thủy lực,máy cán kênh có rãnh 12m / phút |
||

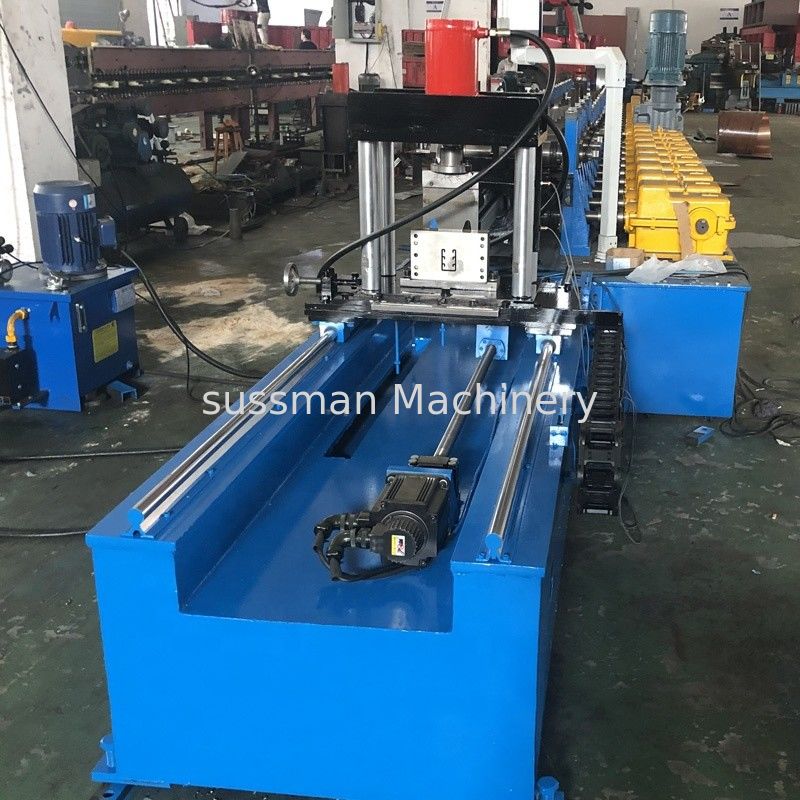

Máy tạo kênh rãnh có rãnh thủy lực 1,5-2,5mm
1. Hệ mặt trờiKênh StrutThông số kỹ thuật
| Thông số kỹ thuật máy | |
|---|---|
| Cân nặng | Khoảng 10000kg |
| Kích thước | Khoảng 20m x 1,0mx 1,0m (dài x rộng x cao) |
| Màu sắc | Màu chính: xanh lam |
| Màu cảnh báo: vàng | |
| Nguyên liệu phù hợp | |
| Vật chất | Thép mạ kẽm |
| Độ dày | 1,5-2,5mm |
| Sức mạnh năng suất | 235Mpa |
| Các thông số kỹ thuật chính | |
| Số lượng trạm con lăn hình thành | 18-20 |
| Đường kính của trục con lăn định hình | 75mm |
| Tốc độ làm việc | 8-12m / phút |
| Hình thành vật liệu con lăn | Thép khuôn Gr15, được xử lý dập tắt |
| Vật liệu cắt | Thép khuôn CR12, được xử lý dập tắt |
| Hệ thống kiểm soát | PLC và bộ chuyển đổi |
| Yêu cầu điện năng | Công suất động cơ chính: khoảng 22 kw |
| Trạm thủy lực | Động cơ 5.5kw |
2. Kênh Solar StrutLinh kiện máy móc
Máy cán thanh chống quang điện năng lượng mặt trời có thể sản xuất một số sản phẩm hình dạng như hồ sơ.
Kích thước khác nhau của kênh được điều chỉnh bởi các miếng đệm giữa con lăn lên và xuống.Do thiết kế của các miếng đệm này là nửa hình tròn, sau đó là hai khớp nối với nhau nên khi điều chỉnh không cần tháo trục cán, rất dễ dàng và thuận tiện, khi thay đổi quy cách khác, cần thay đổi khuôn cắt.
Không. |
Kích thước | Độ dày |
Xử lý bề mặt |
||
| mm | Inch | Độ dày | Máy đo | ||
| A | 41x21 | 1-5 / 8x13 / 16 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| B | 41x22 | 1-5 / 8x7 / 8 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| C | 41x25 | 1-5 / 8x1 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| D | 41x41 | 1-5 / 8x1-5 / 8 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| E | 41x62 | 1-5 / 8x27 / 16 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| F | 41x82 | 1-5 / 8x3-1 / 4 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
| SN | Tên thiết bị | Định lượng |
| 1 | 3T điện un-coiler | 1 bộ |
| 2 | Hướng dẫn cho ăn | 1 bộ |
| 3 | Máy cán chính | 1 đơn vị |
| 4 | Máy cán chính | 1 bộ |
| 5 | Cắt thủy lực | 1 bộ |
| 6 | hộp điều khiển | 1 bộ |
| 7 | Ra bàn | 2 đơn vị |
4. Ứng dụng kênh thanh chống năng lượng mặt trời
1. Chúng bao gồm đường ống, dây điện và dữ liệu, hệ thống cơ khí như thông gió, điều hòa không khí và các hệ thống cơ khí khác.
Kênh 2.Strut cũng được sử dụng cho các ứng dụng khác yêu cầu một khuôn khổ mạnh mẽ, chẳng hạn như bàn làm việc, hệ thống giá đỡ, giá đỡ thiết bị, v.v. S
Bảng khung 3.Solar được sử dụng để gắn, nẹp, hỗ trợ và kết nối các tải trọng kết cấu nhẹ trong xây dựng tòa nhà.
Bản vẽ hồ sơ
Bố cục máy
