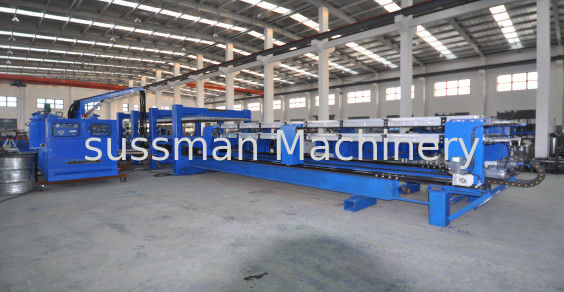

Dây chuyền sản xuất bảng điều khiển PU không liên tục chiều dài 6m với chiều rộng cho ăn 600mm - 1250mm

Dòng bảng điều khiển bao gồm một phần máy móc, phần hệ thống điều khiển điện và máy bổ sung cho bảng điều khiển

thiết bị điện tổng thể: 80 kw
kích thước của dòng: tổng chiều dài của dòng là 45000mm, chiều rộng tổng thể của dòng là 4500mm (tối đa), chiều cao tổng thể của dòng là 2200mm
tổng trọng lượng của dòng: ～ 30 t

Thông số kỹ thuật bảng điều khiển PU Sandwich Panel

Uncoiler

loại uncoiler: hướng dẫn sử dụng

vật liệu cuộn dây: lớp phủ màu cuộn

độ dày của tấm: 0.3 ~ 0.6mm

chiều rộng của cuộn dây: 1000mm, 1200mm

trọng lượng của cuộn dây: ≤ 5 t

đường kính bên trong của cuộn dây: 480 ~ 520mm

áp dụng phim bảo vệ

loại áp dụng bộ phim bảo vệ: tự động

vào cắt

loại cắt: điện cắt

sức mạnh điều khiển: 0,75 kw

cạnh tạo thành máy cho tường

thiết kế hồ sơ: xem bản vẽ đính kèm

loại hình thành: một lớp hình thành

đường kính con lăn: ¢ 72mm

vật liệu của con lăn: 45 thép xử lý nhiệt

độ dày của mạ crôm của bề mặt con lăn: 0,05 ～ 0.06mm

tốc độ hình thành: 0 ～ 6.0m / phút đồng bộ với bảng điều khiển máy

loại đồng bộ: đồng bộ điện

sức mạnh điều khiển: 3.0 kw

hướng dẫn cài đặt: hai phần

kích thước của máy ép: 8000 × 2200 × 2200mm

trọng lượng của máy ép: ～ 8 t

PU cao áp trước khi giãn nở

Các đặc điểm kỹ thuật chính và hướng dẫn của thiết bị

1. Loại thiết bị: SM-300

2. Phạm vi áp dụng: Sản phẩm xốp PU cứng

3. công suất tiêm: 1000-4500g / s

Phạm vi điều chỉnh tỷ lệ pha trộn: 1: 3-3: 1

Thời gian phun: 0-99,9 giây

Số lượng chương trình tiêm: 99

Tiêm thủ công: 1

4. Giới hạn áp suất và hệ thống điều khiển

Áp suất làm việc của polyol Polyester và WDP phải nằm trong khoảng 5-10Mpa. Nếu áp suất làm việc vượt quá phạm vi này, máy tính PU sẽ ở trạng thái bảo vệ tự động.

5. Kiểm soát khả năng lưu lượng của nhóm A / B và đơn vị kiểm tra (kiểm soát thủy lực)

Theo công suất đầu ra của bơm và yêu cầu công nghệ của tỷ lệ trộn của nhóm, phối hợp với tay quay điều chỉnh của bơm đo để kiểm tra và điều chỉnh thông số công suất hai thành phần và thông số tỷ lệ trộn để thực hiện kiểm tra và kiểm soát khả năng lưu lượng của các nhóm.

6. Đơn vị thủy lực

Lưu lượng của bơm (L / phút): 5SCY14-1B

Công suất xả danh định (ml / r): 5

Tốc độ quay (rpm): 1500

Một bồn chứa dầu 50KG, phía trên có hỗ trợ tấm lắp đặt;

Lắp đặt động cơ lái, bơm dầu, gói tích hợp thủy lực trên tấm lắp đặt. Và trên các gói tích hợp có van tăng áp và van dỡ, vv.

Một bộ tăng áp năng lượng cao 2,5L để đảm bảo sự chuyển đổi nhanh và độ rung của đầu trộn.

Ba mô tả dự án

1 Nhà cung cấp phải cung cấp thiết bị và dịch vụ công nghệ theo hợp đồng;

2 điều mà người mua nên làm

1) Trước khi lắp đặt thiết bị, người mua nên chuẩn bị nơi, nước, điện cũng như thử nghiệm và vật liệu sản xuất.

2) Chịu trách nhiệm cung cấp thang máy, vận chuyển thiết bị, dụng cụ và vận hành, và sẽ có những công nhân đặc biệt phối hợp công việc lắp đặt và kiểm tra.

3) Chịu trách nhiệm kết nối việc truyền động điện với công tắc nguồn đầu vào chính của tủ điện

Luồng làm việc của PU Sandwich Panel

Hồ sơ của PU Sandwich Panel

Đang tải Pic

Đang cài đặt

1) Trước Khi cài đặt, người mua nên chuẩn bị các nơi cài đặt, nước, điện (ba giai đoạn, 60KW), DOP 100 KG, 46 # dầu thủy lực 50 KG cũng như các thử nghiệm và sản xuất vật liệu.

2) Người mua nên cung cấp với thang máy, mang theo thiết bị, công cụ và hoạt động, và sẽ có công nhân đặc biệt để phối hợp công việc lắp đặt và thử nghiệm.
