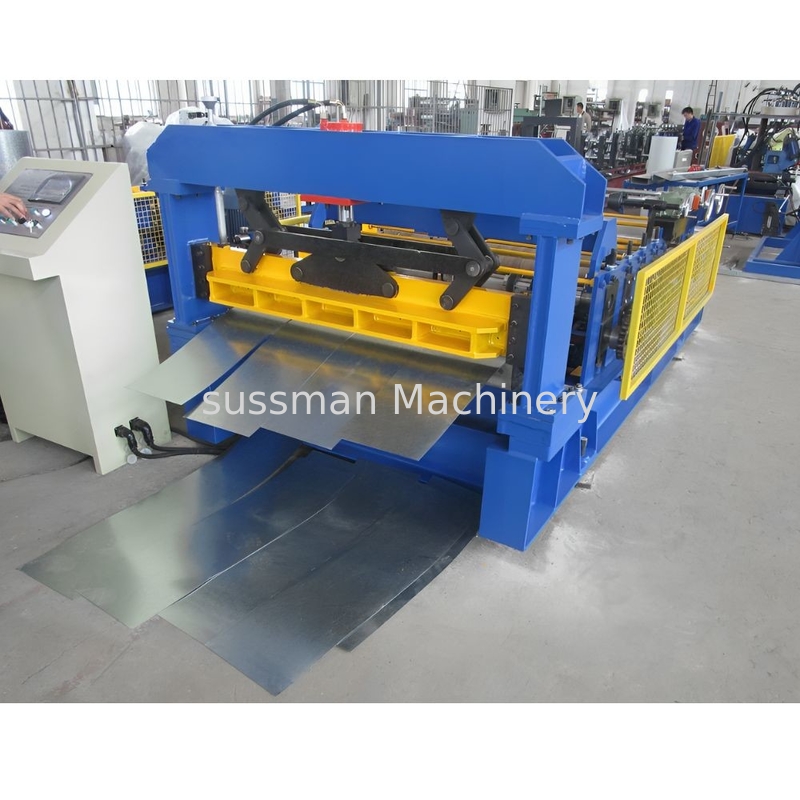

0.2-2.0mm Độ dày thép kẽm cắt theo chiều dài và slit máy

0.2-2.0mm Tấm thép mạ kẽm cắt và xẻ máy

"Máy cắt và xẻ theo chiều dài" là thiết bị chuyên dụng được sử dụng trong ngành gia công và sản xuất kim loại. Nó chủ yếu thực hiện hai chức năng:

1. Cắt theo chiều dài (CTL):

   • Chức năng:Máy này sẽ cắt cuộn kim loại liên tục thành các tấm hoặc thanh kim loại có độ dài xác định.
   • Quy trình công nghệ:Cuộn kim loại được đưa vào máy, máy sẽ cắt chính xác cuộn kim loại thành các tấm hoặc thanh có độ dài cần thiết theo các thông số cài đặt (do người vận hành nhập hoặc do hệ thống máy tính điều khiển). Quy trình này đặc biệt phù hợp để sản xuất các tấm hoặc thanh kim loại có thể sử dụng trực tiếp cho các quy trình gia công hoặc sản xuất tiếp theo.

2. Xẻ:

   • Chức năng:Máy này còn có thể cắt cuộn kim loại thành các dải hẹp có độ rộng xác định.
   • Quy trình công nghệ:Sau khi cuộn kim loại được đưa vào máy, nó sẽ đi qua nhiều bộ dao cắt dọc hoặc dao tròn, được cắt dọc thành các dải hình dạng hẹp hơn. Quy trình này cho phép nhà sản xuất sử dụng một cuộn rộng duy nhất để sản xuất nhiều cuộn hoặc dải hẹp hơn. Việc cắt dọc thường được sử dụng để sản xuất các cuộn hoặc dải có độ rộng khác nhau, đáp ứng các yêu cầu cụ thể của khách hàng, hoặc để tối ưu hóa tỷ lệ sử dụng vật liệu trong các quy trình sản xuất tiếp theo.

Thông số

1. Vật liệu cuộn có thể gia công:Cuộn thép mạ kẽm, cuộn thép carbon và cuộn nhôm
2. CuộnĐộ dày:0.2-2.0mm ;
3. Chiều rộng cuộn:1250mm;
4. Tốc độ đường:0-10m/phút;
5. Khả năng tải:5TấnThủy lực;
6. Đường kính trong cuộn:φ 480 -510mm;
7. Đường kính ngoài cuộn:≤φ1400mm;
8. Đường kính trục cân bằng:φ60
9. Khoảng cách giữa các trục cân bằng:65mm
10. Vật liệu trục cân bằng:40Cr , Độ cứng:HRC52-60
11. Nguồn điện:440VBa phaĐiện60Hz ;
12. Dung sai lệch góc vuông góc:≤±2mm/2000mm
13. Sai số độ dài cắt:≤±2mm/2000mm
14. Điều chỉnh độ cong cấp độ:
15. Lên 4 điểm, xuống 5 điểm.
16. Chiều cao lắp đặt dao cắt tương đương với chiều cao bàn làm việc của hai máy để tiện làm việc.
17. Hộp điện là cấu trúc tích hợp dạng treo, có thể kết nối hộp điều khiển điện hai bên máy.

Thiết kế tích hợp giữa trạm thủy lực và máy chính, do đó xe đẩy có thể di chuyển dễ dàng.

Hệ thống điều khiển thủy lực

Đảm bảo sử dụng các bộ phận thủy lực

Áp suất làm việc của hệ thống thủy lực là 6.3-16MPa

Dung tích thùng dầu thủy lực là 80L trở lênHệ thống điều khiển điện:

PLC và màn hình cảm ứng

Chế độ điều khiển PLC, điều khiển thông qua màn hình cảm ứng.
