Máy Cuộn Cuộn Cuộn Cuộn
>
|
| Nguồn gốc | Vô Tích, Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |

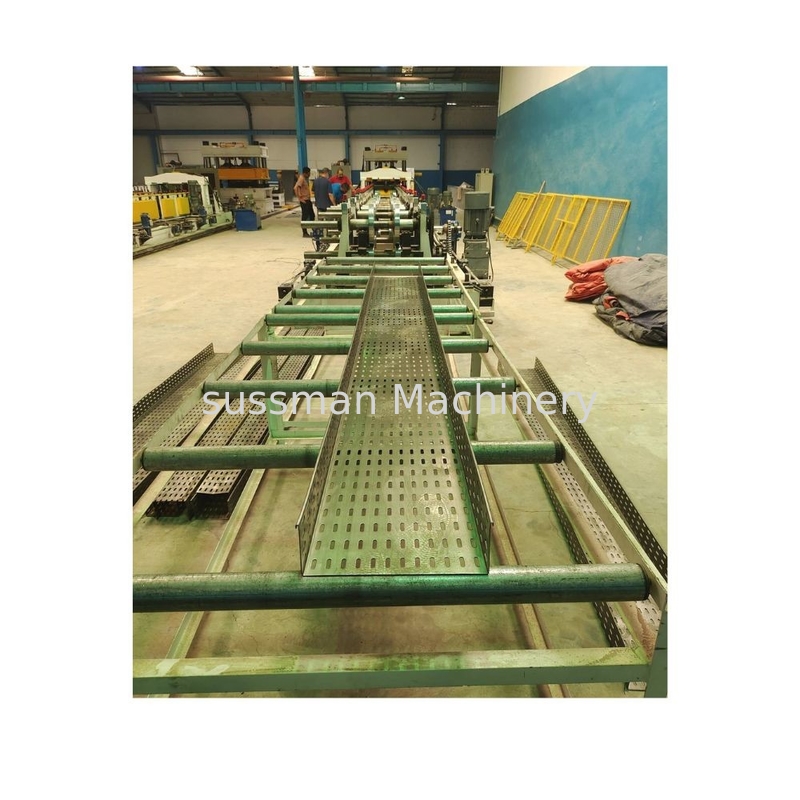

100mm - 600mm chiều rộng điều chỉnh trung bình Cable Tray Roll Forming Machine
Máy tạo cuộn khay cáp thường được sử dụng để quản lý cáp trong xây dựng thương mại và công nghiệp.Thang cáp đáy rắn, Tray cáp thâm, Tray cáp kênh, Tray cáp lỗ, Tray cáp không lỗ và Trunking tray cáp vv với các nguyên liệu thô khác nhau như: thép kẽm nóng,thép galvanized trước, thép cán nóng và lạnh, thép không gỉ và nhôm. Độ dày của vật liệu là 0.6mm-1.2mm hoặc 1-2mm. Bạn có thể thiết lập 10 chiều dài khác nhau cho khay cáp.
Dữ liệu kỹ thuật:
5.1- Vật liệu tấm phù hợp:
Độ dày thép: 1-2mm thép cán lạnh và thép kẽm
Độ rộng của hồ sơ sau khi hình thành: 100-600mm thay đổi tự động
Chiều cao của hồ sơ: 50-150mm
Chiều dài tấm: 2000-6000mm
5.2. Tốc độ làm việc: khoảng 2-3 mét / phút
5.3. hình thành các bước: khoảng 20 trạm
5.4- Vật liệu của cuộn: Cr12, quench HRC58-62
5.5- Vật liệu của trục: 45# thép tiên tiến (trường kính: 90mm), tinh chế nhiệt
5. 6. Hệ thống điều khiển: Động dây chuyền
5.7. Lượng chính với máy giảm: 22KW WH Trung Quốc nổi tiếng
5.8. Cắt: Cắt thủy lực Cr12mov
5.9- Vật liệu của dao cắt: Cr12Mov, quench HRC58-62
5.10Toàn bộ máy được điều khiển bởi máy tính công nghiệp PLC.
5.11 PLC-PLC-Delta
5.12 Encoder - Omron, Nhật Bản
5.13 Các bộ phận điện - Schneider
5.14 Điều chỉnh chiều rộng bằng động cơ và đường ray, điều khiển bởi PLC
Danh sách máy:
| S.N. | Tên thiết bị | Số lượng |
| 1 | 5T thủy lực un-coil | 1 bộ |
| 2 | Thiết bị xếp bằng | 1 bộ |
| 3 | Thiết bị cấp năng lượng | 1 đơn vị |
| 4 | Thiết bị cắt trước | 1 đơn vị |
| 5 | Thiết bị đâm thủy lực | 1 bộ |
| 6 | Xương đâm | 4 bộ |
| 7 | Máy tạo cuộn chính | 1 bộ |
| 8 | Trạm thủy lực | 1 bộ |
| 9 | Hệ thống điều khiển (bao gồm hộp điều khiển) | 1 bộ |
| 10 | Bàn ra | 2 đơn vị |
| 11 | Phụ tùng thay thế | 1 gói |
| 12 | Chiếc nắp an toàn | 1 bộ |
Hình vẽ hồ sơ
Sản phẩm hoàn thiện
Dòng công việc
Decoiler-leveling-servo feeding-punching-main roll forming-cutting-runout table -các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt-các máy cắt
Ứng dụng
Trong hệ thống dây điện của các tòa nhà, một hệ thống khay cáp được sử dụng để hỗ trợ các cáp điện cách nhiệt được sử dụng để phân phối điện và truyền thông.Các khay cáp được sử dụng thay thế cho hệ thống dây điện mở hoặc hệ thống đường dẫn điện, và thường được sử dụng để quản lý cáp trong xây dựng thương mại và công nghiệp.vì các cáp mới có thể được cài đặt bằng cách đặt chúng trong khay, thay vì kéo chúng qua một đường ống.
