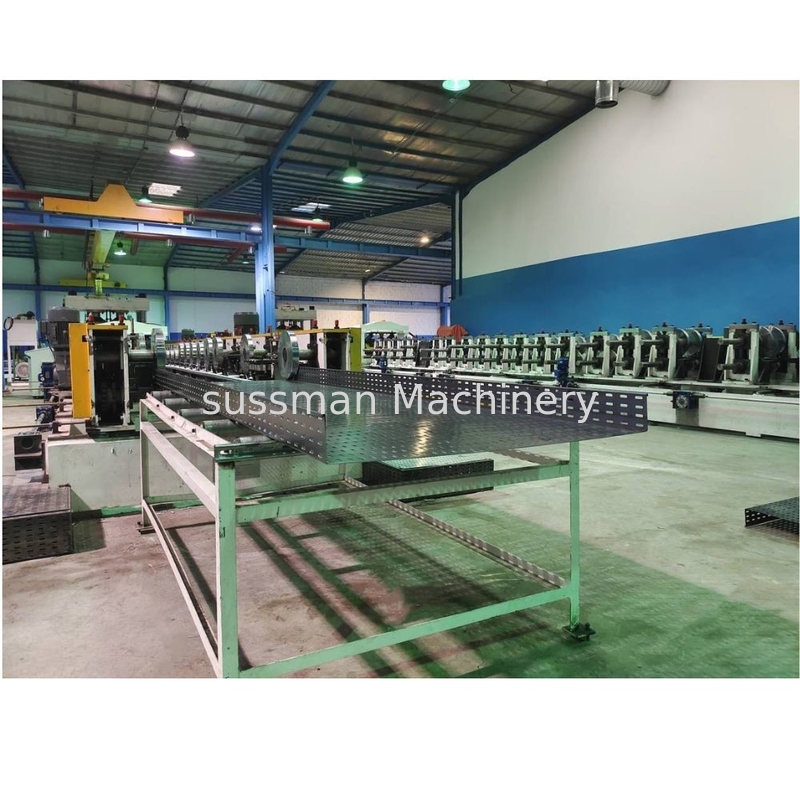

Thép mạ kẽm đục lỗ 200-1000mm Chiều rộng có thể điều chỉnh vừa phải Máy tạo hình khay cáp
Máy cán khay cáp thường được sử dụng để quản lý cáp trong xây dựng thương mại và công nghiệp.Máy cán thông minh này có thể sản xuất các loại máng cáp khác nhau như: Máng cáp đáy đặc, Máng cáp máng, Máng cáp kênh, Máng cáp đục lỗ, Máng cáp không đục lỗ và Máng cáp trung kế v.v. với các nguyên liệu thô khác nhau như: mạ kẽm nhúng nóng thép, thép mạ kẽm, thép cán nóng và cán nguội, thép không gỉ và nhôm.Phạm vi độ dày của vật liệu là 0,6mm-1,2mm hoặc 1-2mm.Bạn có thể thiết lập 10 độ dài khác nhau cho khay cáp.
Thông số kỹ thuật:
5.1.Vật liệu tấm phù hợp:
Độ dày thép:Thép cán nguội 0,8-2mm và thép mạ kẽm
Chiều rộng hồ sơ sau khi hình thành: 200-1000mm tự động thay đổi
Chiều cao của hồ sơ: 50-150mm
Chiều dài tấm: 2000—6000mm
5.2.Tốc độ làm việc: Khoảng 2-3 mét/phút
5.3.Các bước hình thành: khoảng 20 trạm
5.4.Chất liệu con lăn: Cr12, Quench HRC58-62 Mạ Chrome
5.5.Vật liệu trục: Thép cao cấp 45# (Đường kính: 90mm), luyện nhiệt
5. 6. Hệ thống truyền động: Chain Driven
5.7.Công suất chính với bộ giảm tốc: 22KW WH nổi tiếng của Trung Quốc
5.8.Cắt: Cắt thủy lực Cr12mov
5.9.Chất liệu dao cắt: Cr12Mov, Quench HRC58-62
5.10.Toàn bộ máy được điều khiển bởi máy tính công nghiệp-PLC.
5.11 PLC--PLC-Delta
5.12 Bộ mã hóa--Omron, Nhật Bản
5.13 Bộ phận điện--Schneider
5.14 Điều chỉnh độ rộng bằng mô tơ và ray, điều khiển bằng PLC
Danh sách máy:
SN | Tên thiết bị | Số lượng |
1 | Máy tháo cuộn thủy lực 5T | 1 bộ |
2 | thiết bị san lấp mặt bằng | 1 bộ |
3 | Thiết bị cho ăn servo | 1 đơn vị |
4 | thiết bị cắt sẵn | 1 đơn vị |
5 | Thiết bị đột thủy lực | 1 bộ |
6 | khuôn dập | 4 bộ |
7 | Máy tạo hình cuộn chính | 1 bộ |
số 8 | Trạm thủy lực | 1 bộ |
9 | Hệ thống điều khiển (bao gồm cả hộp điều khiển) | 1 bộ |
10 | Ra bàn | 2 đơn vị |
11 | Phụ tùng | 1 gói hàng |
12 | vỏ bọc an toàn | 1 bộ |
Bản vẽ hồ sơ:
Những sản phẩm hoàn chỉnh
Quy trình làm việc
Decoiler- San lấp mặt bằng- Servo Feeding- Punching- Main Roll Forming - Cắt- Runout Table
Ứng dụng
Trong hệ thống dây dẫn điện của các tòa nhà, hệ thống máng cáp được sử dụng để hỗ trợ các loại cáp điện cách điện được sử dụng để phân phối điện và thông tin liên lạc.Máng cáp được sử dụng thay thế cho hệ thống dây điện hoặc ống dẫn điện hở và thường được sử dụng để quản lý cáp trong xây dựng thương mại và công nghiệp.Chúng đặc biệt hữu ích trong các tình huống dự kiến có thay đổi đối với hệ thống đi dây, vì có thể lắp đặt cáp mới bằng cách đặt chúng vào khay, thay vì kéo chúng qua một đường ống.
