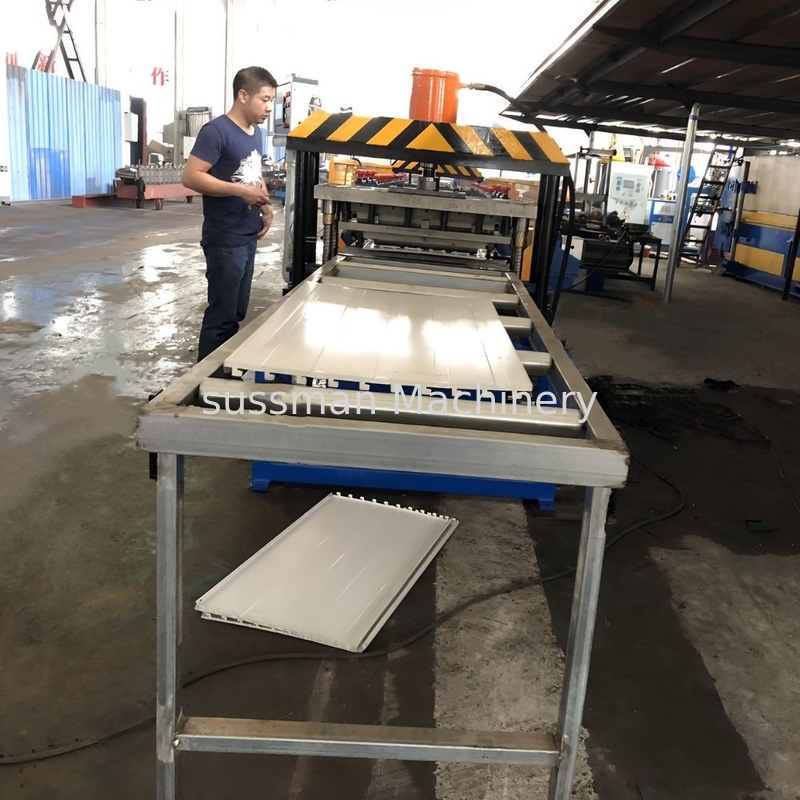

200 - 500mm Kệ thẳng đứng có thể điều chỉnh Máy tạo hình cuộn phía sau có lỗ đục lỗ

* Độ dày 0.7-1.2mm, chiều dài thay đổi từ 0-1000mm
* Các bước tạo hình: Khoảng 10 bước
* Vật liệu con lăn: Thép GCr15, gia công chính xác, tôi cao tần HRC58-62, đường kính con lăn: >150
* Vật liệu trục chính : Thép cao cấp 45# (đường kính>50)
* Chất liệu xích: thép 45#, tôi cao tần, bước tròn: 38.1;số răng: 13
* Cắt: Cắt thủy lực;dập tắt HRC58-62
* Điều khiển điện tử: Điều khiển PLC
* Kích thước máy: 12000mmX2000mmX900mm
* Hệ thống truyền động: Truyền động xích, công suất động cơ chính 7,5KW, tốc độ làm việc: 3-15m/phút;
* Kết cấu hàn: vật liệu của dầm cố định và dầm di động: thép cán nóng, chân đế và giá đỡ được gia công bằng máy bào giàn
sau khi hàn, sàn làm việc không được phép biến dạng ứng suất;độ phẳng của bàn máy chính <2mm/1000mm
* Bộ phận: Slide: nhập khẩu từ Nhật Bản;
* Vòng bi: Thương hiệu Zhonghang của Cáp Nhĩ Tân
* Đột lỗ: Đột lỗ tại máy dập trước khi tạo hình
* Uốn: Uốn sau khi cắt thủy lực



De-coiler— → Thiết bị định mức — → Cấp liệu servo — → Rãnh đục lỗ thủy lực — → Máy đột dập — → Máy tạo hình cuộn chính — → Cắt thủy lực — → Uốn — → Bàn chạy ra
