Bảng hàng rào kim loại bằng thép sơn màu 0,45mm Thiết bị tạo hình cuộn cho hàng rào nhà
Sự miêu tả
Cái nàyBảng hàng rào kim loại hiện đại và linh hoạt, và máyđược thực hiện theo yêu cầu của khách hàng.
Các dải vật liệu trải qua quá trình tháo cuộn, cho ăn, tạo hình cuộn, đục lỗ và cắt thủy lực và thu thập.
Được điều khiển bởi hệ thống điều khiển PLC, việc vận hành toàn bộ máy trở nên dễ dàng.
Công nhân chỉ cần được đào tạo cách thu thập dữ liệu đầu vào liên quan thông qua màn hình cảm ứng.Tất cả các bộ phận điện của máy này là từ các thương hiệu nổi tiếng để đảm bảo hiệu suất hoàn hảo.
Thông số kỹ thuật
KHÔNG
|
Mục
|
Sự miêu tả
|
1
|
Kích thước sản phẩm
|
Theo yêu cầu của khách hàng
|
2
|
Vật liệu xử lý G
|
GI
|
3
|
1 Độ dày gia công
|
0,45-0,8mm
|
4
|
Công suất động cơ chính
|
7,5kw
|
5
|
Sức mạnh của trạm thủy lực
|
4kw
|
6
|
Số lượng trạm lăn
|
16 trạm
|
7
|
tốc độ sản xuất
|
Xấp xỉ 0-15m/phút
|
số 8
|
Đường kính trục
|
Φ70mm
|
9
|
Chất liệu con lăn
|
Thép GCr15 với xử lý nhiệt HRC58°-62°
|
10
|
Chất liệu của trục
|
Thép 45 # được làm nguội và tôi luyện
|
11
|
Chất liệu lưỡi cắt
|
Thép khuôn Cr12 với xử lý tôi
|
12
|
phương pháp điều khiển
|
ổ đĩa xích
|
13
|
Thương hiệu PLC
|
Yaskawa
|
14
|
Nguồn cấp
|
3 pha 380V 50HZ hoặc theo yêu cầu của người mua
|
Các thành phần chính
Tên may moc | Số lượng |
Máy rút cuộn tự động 3T | 1 bộ |
Hệ thống tạo hình cuộn chính | 1 bộ |
Thiết bị đột thủy lực | 1 bộ |
Hệ thống cắt cưa | 1 bộ |
4 mét ra bàn | 1 bước |
Hệ thống hộp điều khiển PLC | 1 bộ |
hộp công cụ | 1 gói hàng |
vỏ bọc an toàn |
Thiết kế hồ sơ bảng hàng rào
Thêm chi tiết
(1) De-coil thủ công
Tắt nguồn: khử cuộn thủ công;tối đa.Công suất: 3T
Phù hợp với đường kính trong của cuộn dây: 460-520mm, cuộn dây phù hợp Max.đường kính ngoài: 800mm
Công suất thủ công mở rộng bề mặt bên trong cuộn dây.
(2) Thủy lựccắt
1) ngừng cắt;
2) Vật liệu lưỡi cắt là Cr12 với xử lý tôi.
3) Thông qua khung hàn cho độ cứng tốt.
4) Khung cắt đã được xử lý nhiệt để tránh biến dạng sản phẩm cuối cùng.dung sai chiều dài cắt ±2mm.
5) Sức mạnh cắt được cung cấp bởi trạm thủy lực.
6) Sản phẩm cuối cùng có thể được cắt theo chiều dài đã đặt trong bộ điều khiển PLC và chiều dài được đo tự động bằng bộ mã hóa.Khi sản phẩm cuối cùng đạt đến độ dài đã đặt, máy sẽ tự động dừng để cắt Sản phẩm.Xong thao tác này máy sẽ chạy lại liên tục.
(3) Hệ thống điều khiển PLC
1) Hệ thống này sử dụng Delta PLC để điều khiển tất cả các hành động đang hoạt động.Số lượng sản xuất và chiều dài của mỗi mảnh sẽ được đo tự động.Thật thuận tiện để điều khiển máy tạo hình cuộn.
2) Bộ chuyển đổi Delta điều chỉnh công nghệ tốc độ, thực hiện sản xuất tự động.
3) Màn hình văn bản được nhập và hủy dữ liệu làm việc.
4) Hệ thống giao diện người-máy thân thiện có thể được đặt theo lô cho chi tiết gia công, chiều dài, số lượng, v.v.
5) Bộ đếm mã hóa, có chức năng đếm và đo chiều dài.
6) Điện áp nguồn phù hợp: 380V/50HZ/3Phase (có thể thiết kế theo yêu cầu của người mua)
Lan can kim loại là sự thay thế hoàn hảo cho lan can gỗ vì chúng cực kỳ bền và chắc chắn.
Chúng không yêu cầu bảo trì hàng năm, chúng được sản xuất từ thép mạ kẽm chất lượng cao, được phủ polyester ở cả hai mặt.
Điều này đảm bảo khả năng chống gió và các yếu tố cơ học khác.

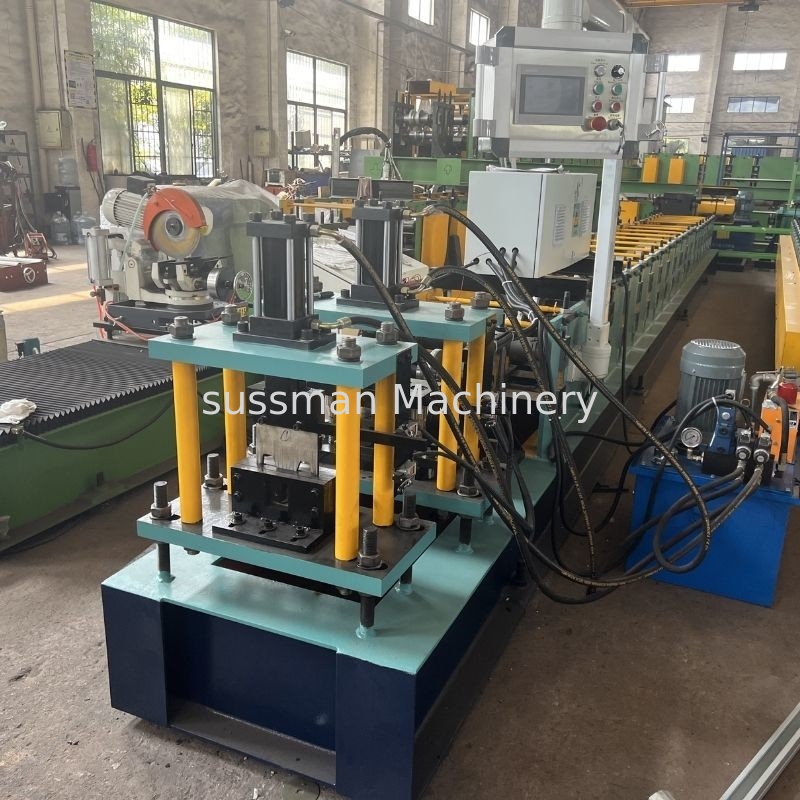

Ảnh máy
