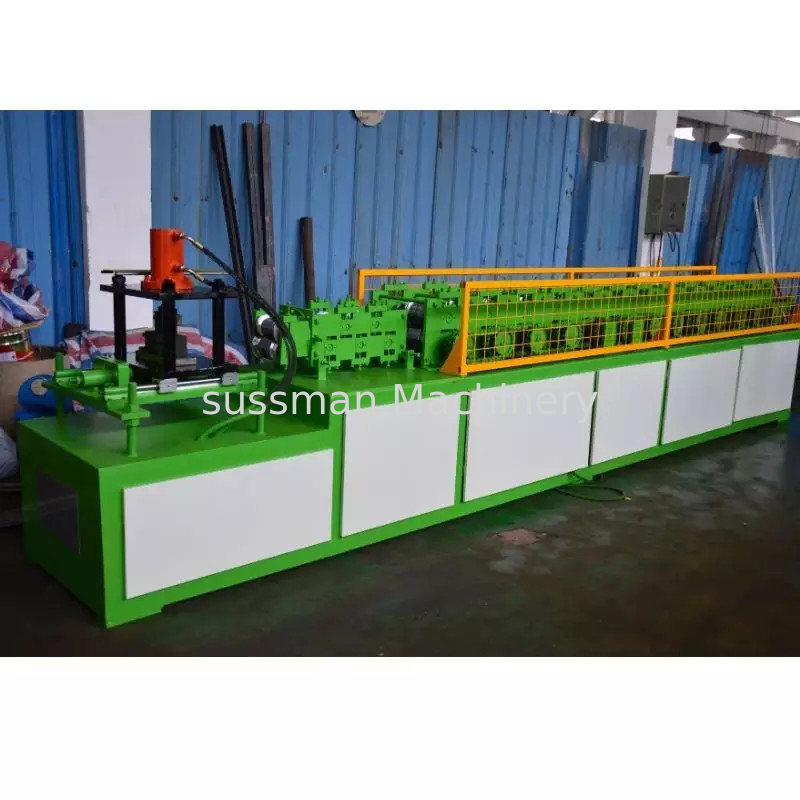

Máy tạo hình cửa cuốn thủy lực 7,5KW Đục kim loại mạ kẽm

Máy tạo hình cửa cuốn thủy lực 7,5KW Đục kim loại mạ kẽm

Cửa cuốn tấm liền được sản xuất bằng máy cửa cuốn và được sử dụng cho cửa bãi đậu xe và cửa nhà, cửa hàng trưng bày và nhà để xe, vv Chúng rất chắc chắn và là một nhà hiền triết.Do đó, rèm cuốn cung cấp đủ khả năng bảo vệ và an ninh chống trộm và hỏa hoạn.Nếu sử dụng đủ độ dày thép, những cánh cửa này sẽ chắc chắn hơn và tuổi thọ cao hơn

Dữ liệu kỹ thuật
1. 1. Vật liệu cấu thành cửa cuốn.0,7-1,2mm, cuộn mạ kẽm
2. 2. Các bước hình thành: khoảng 12 bước
3. 3. Chất liệu của con lăn: thép GCr15, được gia công chính xác, dập tắt tần số cao HRC58-62, đường kính con lăn: ＞ ￠ 150
4. 4. Vật liệu của trục chính: thép chất lượng cao 45 # (đường kính ＞ ￠ 50)
5. 5. Vật liệu của chuỗi: thép 45 #, dập tắt tần số cao, bước tròn: 38.1;số răng: 13
6. 6. Cắt: cắt thủy lực;dập tắt HRC58-62
7. 7. Điều khiển điện tử: Điều khiển PLC (Delta)
8. 8. Kích thước của máy: 6500mmX800mmX800mm, tổng dòng khoảng 20 mét mỗi phút.
9. Hệ thống truyền động: truyền động xích, công suất động cơ chính 5.5KW, tốc độ làm việc: 10-12m / phút không cần đục lỗ, nếu có đục lỗ thì khoảng 1-2 mét / phút.

Luồng làm việc:
Decoiler— → Thiết bị cấp— → Máy cán chính— → Đột thủy lực — cắt thủy lực → Chạy ra bàn

Bản vẽ hồ sơ

Trình diễn máy

Cắt:

(1) Chuyển động cắt: Máy chính dừng và sau đó cắt tự động.Sau khi cắt, máy chính sẽ tự động khởi động lại.

(2) Chất liệu của lưỡi: CR12mov với xử lý nhiệt

(3) Đo chiều dài: Tự động

(4) Độ dày cắt: 0,3- 0,8mm

(5) Công suất trạm thủy lực: 4 KW
