Ống bát giác Máy tạo hình cuộn hoàn toàn tự động Làm mát bằng nước 40mm 50mm 60mm

Máy tạo cuộn nước làm mát ống hình tám góc hoàn toàn tự động 40mm 50mm 60mm 70mm 80mm

Ứng dụng

Hãy là một phần của cửa cửa trập.

Parameter kỹ thuật của ống hình tám giác

Điểm số NO	Mô tả	Thông số kỹ thuật được cung cấp
1	Máy tạo cuộn
2	Tốc độ lăn	30m/min
3	Độ dày cuộn	0.4-1.2mm
4	Vật liệu thô	Các cuộn dây thép galvanized
5	Động cơ chính	7.5kw
6	kích thước	7500 × 700 × 1000 mm
7	Các trạm xe cuộn	Khoảng 20 trạm
8	Vật liệu cuộn	45# thép rèn, tráng crôm
9	Vật liệu trục	Thép 45#
10	Vật liệu cắt	Phương pháp xử lý Cr12
11	Sự khoan dung	+-2mm
12	Điện áp	380v, 50hz, 3phase

1. Thông số kỹ thuật máy: độ dày hình thành) 0,4-1,2mm thép không gỉ độ bền ≤G250Mpa
2. Tốc độ đúc: 30M/min (không bao gồm thời gian dừng cắt)
3. Vòng hình thành: khoảng 20 trạm
4. Sức mạnh động cơ chính: 7,5 kW
5. Vật liệu cuộn: thép rèn 45#, bề mặt phủ crôm
6. Vật liệu trục chính: thép 45#
7. Phân độ trục chính: 70mm
8. Áp suất cắt thủy lực: 10-12Mpa
9. Phương pháp cắt: cắt cưa bằng điện, cắt sau khi hình thành cuộn.
10. Vật liệu của lưỡi cắt: Trình xử lý Cr12
11. Hệ thống điều khiển điện: Hệ thống điều khiển PLC được áp dụng cho toàn bộ dây chuyền, giảm độ khoan dung ≤2mm
12. Thiết bị hàn tóc giả
13. hệ thống làm mát bằng nước

Các thành phần chính của ống tám giác

Dòng chảy làm việc của ống hình tám

Decoiler----Feeding và leveling---Roll forming---Fly saw cutting---Run out tables





Mảng hồ sơ của ống hình tám

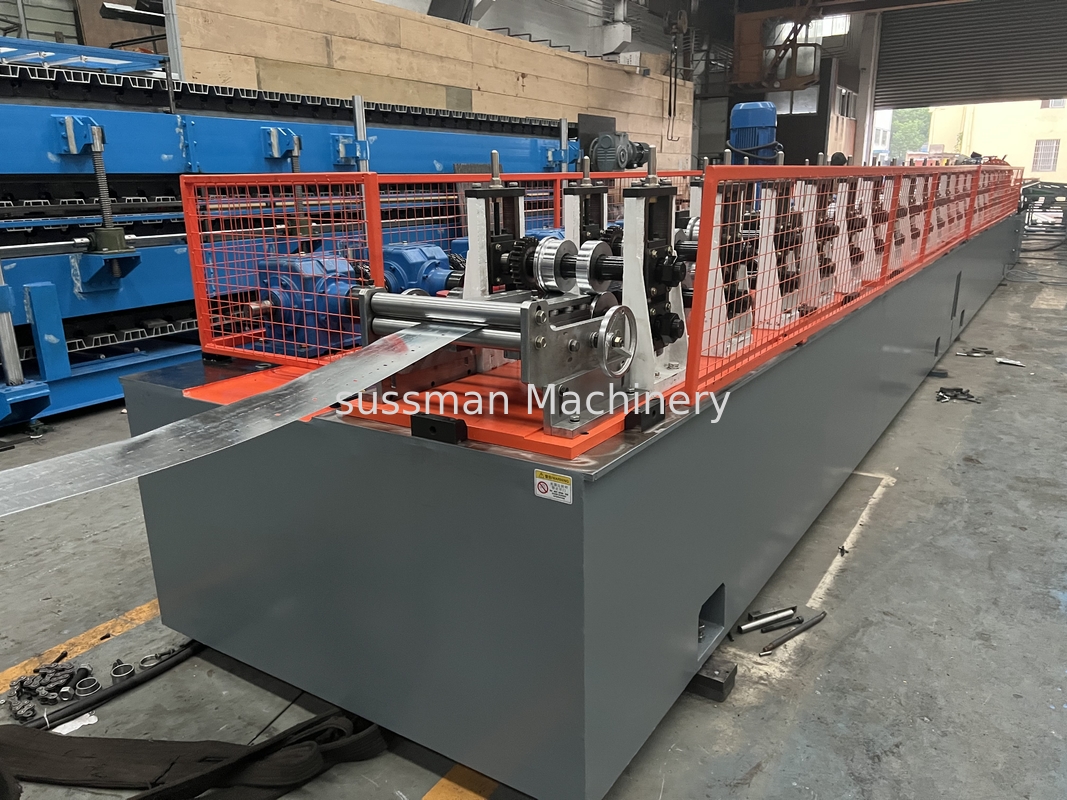

Hình máy

Bao bì và giao hàng

Trước khi tải vào thùng chứa, chúng tôi sẽ kiểm tra máy đầu tiên

Thứ hai, làm cho một số bảo vệ trên máy, chẳng hạn như, chúng tôi sẽ mpaint cuộn dây trên cuộn và trục, trong trường hợp cuộn và shast nhận được ăn mòn và rỉ sét trong quá trình giao hàng thời gian dài


Thứ ba, chúng tôi sẽ làm gói nhựa trên các bộ phận dễ bị hư hỏng, và cố định tất cả các bộ phận vào thùng bằng dây thép, và đảm bảo máy sẽ không bị hư hỏng khi rung trên biển.

Cuối cùng, chúng tôi sẽ chụp ảnh cho khách hàng khi tải vào container
