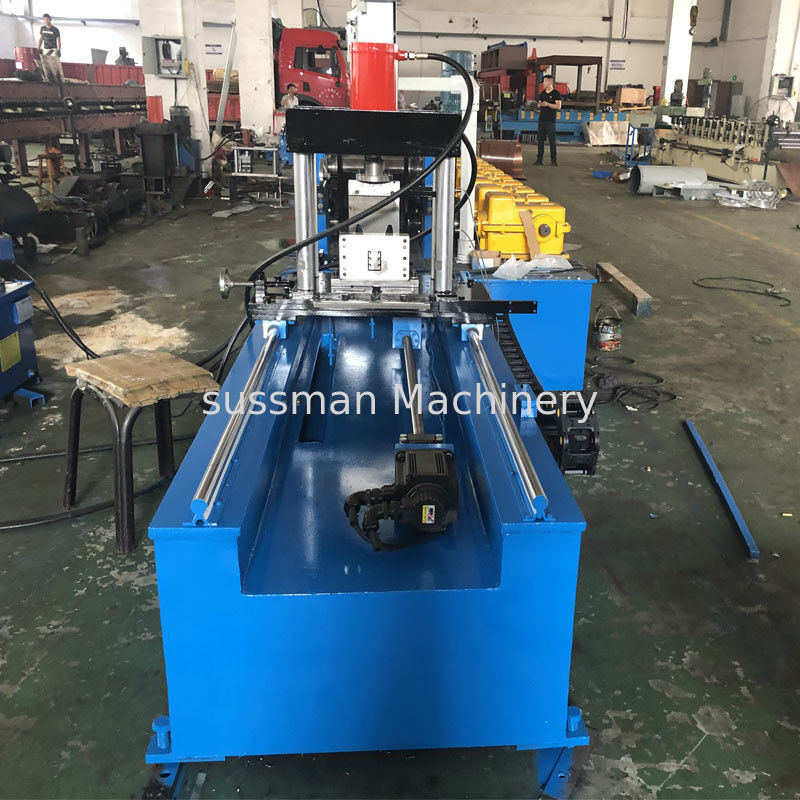

15m / phút 1.2-2.5mm C Máy tạo hình cuộn kênh năng lượng mặt trời

Bộ truyền động hộp số có độ chính xác cao 1,2-2,5mm Độ dày C Máy tạo hình kênh thanh chống năng lượng mặt trời

Thông số kỹ thuật

Vật liệu tấm phù hợp:

• Chất liệu - độ dày: 1,2-2mm

Nguyên liệu: Thép mạ kẽm và thép tấm đen

Tốc độ làm việc: 4-5 mét / phút

Các bước hình thành: 20 trạm

Chất liệu của con lăn: Gcr15, Quench HRC58-62 Mạ Chrome

Vật liệu của trục: Thép cao cấp 45 # (Đường kính: * 90mm), tinh luyện nhiệt

Hệ thống truyền động: truyền động bằng xích, trục đường kính 100mm

Công suất chính với bộ giảm tốc: 22KW WH nổi tiếng của Trung Quốc

Cắt: Cắt thủy lực Cr12mov

Chất liệu của Dao cắt: Cr12Mov, Quench HRC58-62

Trạm thủy lực Công suất: 11KW Wuxi Wanshen Thương hiệu Trung Quốc nổi tiếng

Toàn bộ máy được điều khiển bằng máy tính công nghiệp-PLC.

Điều chỉnh độ cao bằng động cơ và đường ray, được điều khiển bởi PLC

Cắt

Vật liệu lưỡi cắt: Cr12mov HRC58-62 độ

Cắt sau khi tạo hình: Cắt tấm sau khi tạo hình cuộn theo chiều dài yêu cầu

Chuyển động cắt: Máy chính tự động dừng và quá trình cắt sẽ diễn ra.Sau khi cắt, máy chính sẽ tự động khởi động.

Chất liệu của lưỡi: CR12 với xử lý nhiệt

Đo chiều dài: Đo chiều dài tự động

Dung sai chiều dài: 6m +/- 1.5mm

Ra bàn

• Chiều dài: 3 mét
• Số lượng: 2 chiếc

Luồng làm việc

Decoiler ---- San lấp mặt bằng --- Cấp liệu cho Servo --- Máy ép --- Tạo hình --- Cắt --- Chạy ra bàn

Bản vẽ hồ sơ
