Rack Roll Forming Machine
>
|
|
| Nguồn gốc | Jiangsu, Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | CE ISO 9001 |
| Số mô hình | SM-RS |

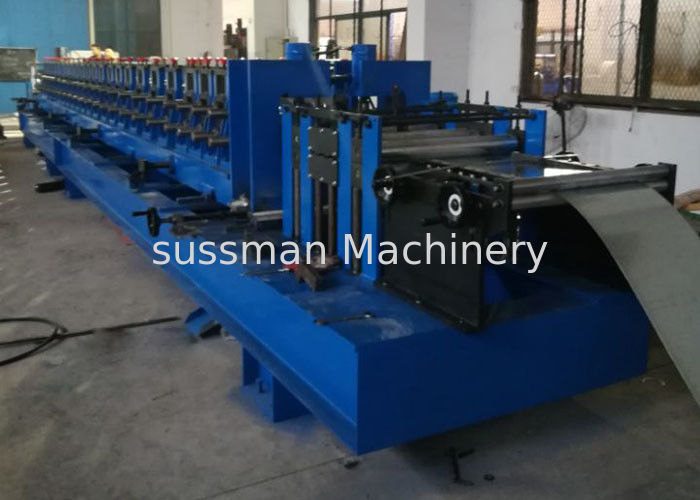

Máy tạo hình cuộn giá công suất 7.5KW, Thiết bị tạo hình cuộn hộp kệ Điều khiển điện tử
Kệ giáThông số máy
1. Chiều rộng vật liệu: 200-600mm
2. Trạm hình thành: 18 trạm
3. Nguyên liệu phù hợp: cuộn mạ kẽm 0,7-1,2mm S235JR
4. Chất liệu của con lăn: Gcr15, được gia công chính xác, dập tắt tần số cao HRC58-62, đường kính con lăn: ＞150
|
Thành phần chính |
|
|
Máy tạo hình cuộn |
1 bộ |
|
Máy khử cuộn |
1 bộ |
|
Thiết bị san lấp mặt bằng |
1 bộ |
|
Thiết bị đục lỗ |
2 bộ |
|
Thiết bị cắt và uốn thủy lực |
1 bộ |
|
Trạm thủy lực |
1 bộ |
|
Hộp điều khiển PLC |
1 bộ |
|
Vỏ an toàn |
1 bộ |
|
Hết bàn |
2 bộ |
|
Bảng điều khiển |
1 bộ |
Bản vẽ hồ sơ kệ
Kệ giáThông số kỹ thuật máy
1. Bộ tháo cuộn thủ công
a) Đường kính trong của cuộn dây: 460-520MM.
b) Chiều rộng cuộn/dải: 300- 500MM.
c) Khả năng chịu tải – 5T
d) Đứng trên đế có bánh xe để cho phép điều chỉnh dải ngang.
2. Tạo hình cuộn
Để giữ hình dạng và độ chính xác của sản phẩm, hãy sử dụng tấm hàn
kết cấu, bộ truyền động giảm tốc động cơ, truyền xích,đánh bóng bề mặt con lăn, trồng cứng, xử lý nhiệt và xử lý mạ điện
3. Cắt thủy lực
Nó thông qua ổ đĩa thủy lực và vị trí tự động để quyết định
kích thước và cắt các sản phẩm mục tiêu
Thành phần: Nó chứa một bộ lưỡi dao, một xi lanh thủy lực và một
máy cắt.
