Place of Origin | China |
Hàng hiệu | Sussman |
Chứng nhận | SGS.CE.ISO |
Số mô hình | SM-CZ |

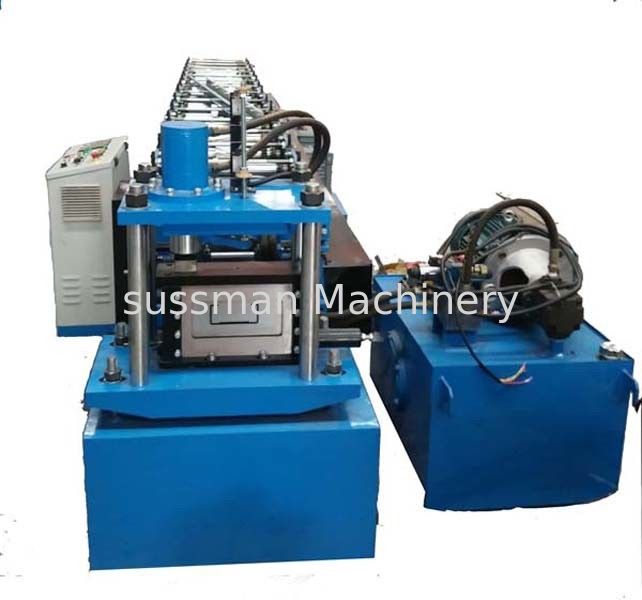

Thép hình chữ C và Z tự động 15KW Thay đổi nhanh Máy tạo hình cuộn xà gồ
Thông số kỹ thuật xà gồ CZ
Bài báo | Tham số | |
Độ dày vật liệu | 1,5-3,0mm | |
Kích thước xà gồ C | 80-300mm | |
Quyền lực Thông số kỹ thuật |
Vôn | 380V / 3PH / 50HZ |
Động cơ chính | 11kw | |
Động cơ thủy lực | 7,5kw | |
Áp lực nước | 10-12MPa | |
Cỗ máy Thông số kỹ thuật |
Các trạm hình thành chính | 18 bước |
Trục hình thành | đường kính 75 mm, luyện nhiệt thép 45 # | |
Vật liệu con lăn | GCR15 làm nguội thép chịu lực HRC58-60 ° | |
Vật liệu lưỡi | Thép khuôn Cr12 được xử lý nguội 60-62° | |
Khuôn đột (nếu cần) | Cr12 được dập tắt | |
Tốc độ hình thành | 0-15m / phút | |
Hệ thống cắt | Cắt theo chiều dài sau khi hình thành cuộn | |
Hệ thống điều khiển | PLC và biến tần |
Các thành phần chính
Tên thiết bị | Số lượng |
Trình mở bằng tay 3T | 1 bộ |
Thiết bị san lấp mặt bằng | 1 đơn vị |
Trạm đột | 1 đơn vị |
Máy cán chính | 1 bộ |
Trạm thủy lực | 1 bộ |
Cắt thủy lực |
1 bộ |
Hệ thống điều khiển | 1 bộ |
Hết bàn | 1 đơn vị |
Luồng làm việc
De-coiler ----- cấp liệu với hướng dẫn ----- đột dập ----- hình thành cuộn ------ cắt thủy lực ----- bàn hỗ trợ sản xuất
Hồ sơ và bản vẽ của sản phẩm
Tính năng chính của máy cán xà gồ CZ thay đổi nhanh chóng
1.Sản xuất kích thước xà gồ khác nhau mà không cần thay đổi con lăn hoặc miếng đệm.
2. không cần thay đổi lưỡi cắt cho các kích thước khác nhau.
3. hoạt động dễ dàng, chi phí bảo trì thấp
4.Đục lỗ tùy chọn ở bất kỳ vị trí nào của mặt web xà gồ và mặt bích
Ưu điểm của Máy cán xà gồ kim loại C của chúng tôi
1. Con lăn chống gỉ: Thép khuôn Cr12 đã qua xử lý dập tắt, thời gian sử dụng lâu dài.
2. Xử lý nhiệt: Xử lý nhiệt cho khung cắt để loại bỏ ứng suất thép, tránh biến dạng.
3. Lưỡi dao cắt: Thép khuôn Cr12 được xử lý nguội, thời gian sử dụng lâu dài.
4. Độ chính xác cao: trục của con lăn được gia công bằng máy mài ít nhất hai lần.Con lăn được xử lý CNC để đảm bảo hiệu suất chính xác.
5. Con người khởi nguồn: giới thiệu PLC Mitsubishi với màn hình cảm ứng.Tương tác giữa người và máy thân thiện.
6. Dịch vụ xuất sắc: Kỹ thuật viên có thể được cử đến nhà máy của bạn để lắp đặt máy và đào tạo công nhân của bạn.Dịch vụ trọn đời cho máy của chúng tôi.
7. Nguồn tất cả trong nhà: Chúng tôi là nhà máy "Nguồn tất cả trong nhà" để đảm bảo chất lượng và giao máy của bạn.
8. Tuổi thọ cao: Đảm bảo cho bạn tuổi thọ của máy sản xuất của chúng tôi hơn 15 năm.
