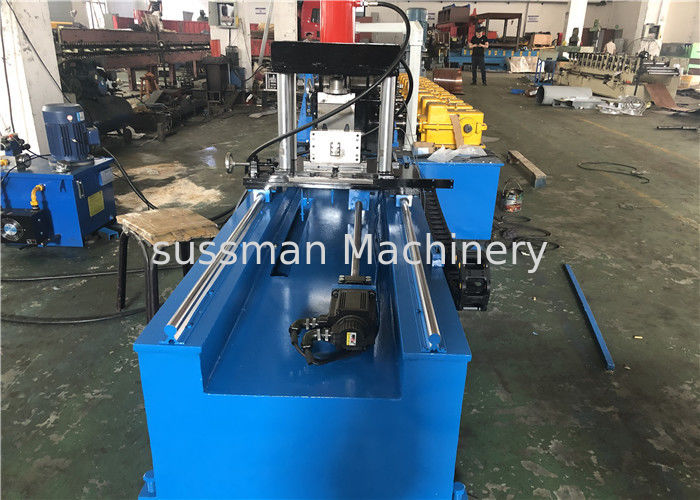

Máy tạo hình kênh thanh thép hình chữ C với cắt không ngừng
1. Hệ mặt trờiKênh StrutThông số kỹ thuật
Mục | Thông số | |
Hồ sơ | Theo yêu cầu của bạn | |
Mô hình | Kiểu | GI, CR, Thép cuộn |
Độ dày (mm) | 1,5-2,5 mm | |
Sức mạnh năng suất (Mpa) | 345 | |
Tốc độ hình thành (m / phút) | 8-15 | |
Thiết bị đục lỗ | 1 đơn vị | |
Trạm con lăn | Khoảng 19 nhà ga; | |
Vật liệu con lăn | Thép GCR15, phủ chrome | |
Loại điều khiển con lăn | Hộp số ransmission | |
Hệ thống điều khiển | PLC (Panasonic) như danh sách trong ghi chú | |
Loại hoạt động | Màn hình cảm ứng + nút | |
Áp suất hệ thống thủy lực | 20 | |
Công suất động cơ thủy lực (KW) | 4 | |
Công suất động cơ chính (KW) | 18,5 | |
Vật liệu trục và DIA | 75 mm, vật liệu là thép rèn 45 # | |
Nguồn điện | 380V, 50HZ, 3 pha;Theo yêu cầu của khách hàng | |
Kích thước (L * W * H) | Phần hình thành khoảng 10m * 0,8m * 1,2m |
2. Kênh Solar StrutLinh kiện máy móc
SN | Tên thiết bị | Định lượng |
1 | 3T điện un-coiler | 1 bộ |
2 | Hướng dẫn cho ăn | 1 bộ |
3 | Máy cán chính | 1 đơn vị |
4 | Máy cán chính | 1 bộ |
5 | Thủy lực sau cắt | 1 bộ |
6 | hệ thống hộp điều khiển | 1 bộ |
7 | Ra bàn | 2 đơn vị |
số 8 | Phụ tùng | 1 gói hàng |
9 | Nắp an toàn | 1 bộ |
.
3. mô hình chính
Không. | Kích thước | Độ dày | | ||
mm | Inch | Độ dày | Máy đo | ||
A | 41x21 | 1-5 / 8x13 / 16 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
B | 41x22 | 1-5 / 8x7 / 8 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
C | 41x25 | 1-5 / 8x1 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
D | 41x41 | 1-5 / 8x1-5 / 8 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
E | 41x62 | 1-5 / 8x27 / 16 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
F | 41x82 | 1-5 / 8x3-1 / 4 " | 1,0,1.5,2.0,2.5,2.75.3,0 | 19,16,14,12 | HDG, PG, PC |
3. Ứng dụng kênh thanh chống năng lượng mặt trời
Bảng khung 1.Solar được sử dụng để gắn, nẹp, hỗ trợ và kết nối các tải trọng kết cấu nhẹ trong xây dựng tòa nhà.
2. Chúng bao gồm đường ống, dây điện và dữ liệu, hệ thống cơ khí như thông gió, điều hòa không khí và các hệ thống cơ khí khác.
Kênh 3.Strut cũng được sử dụng cho các ứng dụng khác yêu cầu khung vững chắc, chẳng hạn như bàn làm việc, hệ thống giá đỡ, giá đỡ thiết bị, v.v. Có sẵn các ổ cắm được chế tạo đặc biệt để siết chặt đai ốc;bu lông, v.v.
