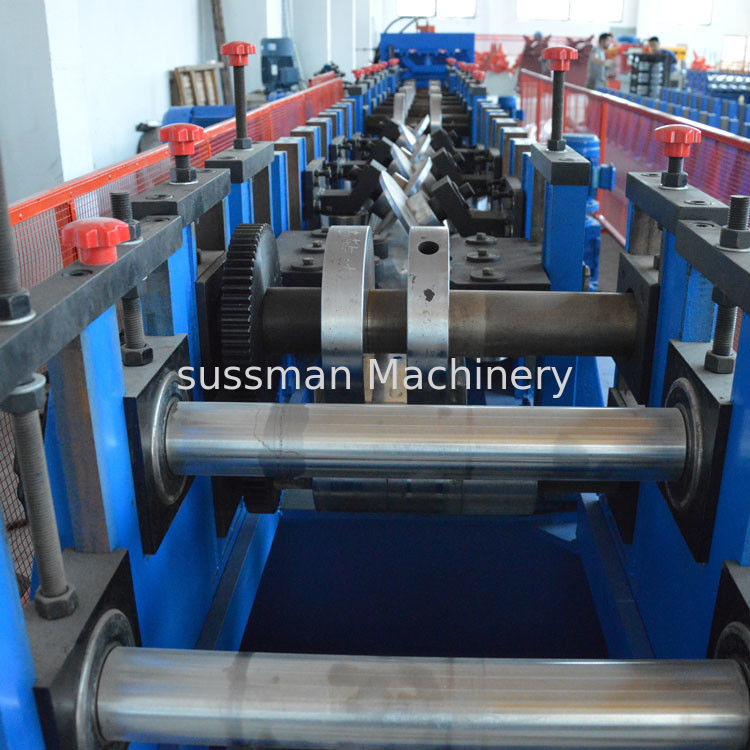

Máy cán khuôn CZ Purlin
>
|
| Place of Origin | China |
| Hàng hiệu | Sussman |
| Chứng nhận | SGS.CE.ISO |
| Số mô hình | SM-CZ |
Cán nguội Lipped CZ xà gồ cuộn máy ép, mạ kẽm lạnh hình thành máy
Chất liệu của cuộn dây | Độ dày vật liệu | 1,5-3,0 mm |
De-coiler | Cân nặng | 3 tấn hướng dẫn sử dụng decoiler |
Hình thành hệ thống | Tốc độ lăn | 0-12 m / phút |
Trạm lăn | Khoảng 18 trạm hình thành | |
Chất liệu con lăn | Thép Gcr15 với dập tắt | |
Vật liệu trục | 45 # Đường kính thép 76mm trục | |
Công suất động cơ chính | 11KW | |
Công suất cắt thủy lực | 7,5KW | |
Hệ thống cắt | Chất liệu cắt | CR12 với xử lý dập tắt |
Độ cứng | HRC58-62 | |
Lòng khoan dung | + -1,5mm | |
Lưỡi cắt | 1 bộ lưỡi cắt | |
Hệ thống điều khiển điện | Nguồn điện | 380V, 50HZ, 3 pha |
Hệ thống điều khiển | PLC với màn hình cảm ứng Panasonic Nhật Bản và thương hiệu Yaskawa | |
Cân nặng | Khoảng 6 tấn | |
Way Of Drive | Chuỗi điều khiển |
Thông số kỹ thuật của xà gồ CZ
Tên thiết bị | Số lượng |
3T uncoiler thụ động | 1 bộ |
Cho ăn với hướng dẫn | 1 bộ |
Máy cán chính | 1 bộ |
Thủy lực trước khi cắt | 1 bộ |
Thủy lực trước đục lỗ | 1 bộ |
Trạm thủy lực | 1 bộ |
Hộp điều khiển | 1 bộ |
Ra bàn | 2 đơn vị |
Luồng làm việc
Decoiler — cho ăn với hướng dẫn — san lấp mặt bằng — đấm - cắt - tạo hình cuộn - chạy ra khỏi bàn
Mỗi bộ phận của máy
1. 3T thụ động De-coiler
Đường kính: mở rộng 460-520mm.
Mở rộng: Thủ công
Công suất: 3000kg mỗi trục gá
Max cuộn chiều rộng: 500mm
2. thiết bị phát sáng
Đặt nguyên liệu (tấm thép) thông qua bãi biển để sản xuất và xử lý, 4 xuống và 3 lên, nó có thể đảm bảo rằng các sản phẩm được gọn gàng, song song và tất cả mọi thứ là đồng nhất.
7 cuộn san lấp mặt bằng, 3 cuộn lên và 4 cuộn xuống
Đường kính là Ø 76mm, chrome và HRC60 xử lý nhiệt để đảm bảo bề mặt nhẵn
San lấp mặt bằng nguyên liệu độ dày: 1.5-3.0mm
Max San lấp mặt bằng nguyên liệu chiều rộng: 300 mm
3.Pre -Punching và trước khi cắt thiết bị
Chia sẻ một trạm thủy lực với thiết bị cắt thủy lực
Nó thông qua các ổ đĩa thủy lực và vị trí tự động để quyết định
kích thước và cắt các sản phẩm mục tiêu
Thành phần: Nó chứa một bộ lưỡi dao, một xi lanh thủy lực và một máy cắt.
áp lực trạm thủy lực: 20 MPa
công suất động cơ của trạm thủy lực: 7.5KW
Cuộn thủy lực: 46 #
Lưỡi cắt vật liệu: Cr12
4. hộp điều khiển: Panasonic Nhật Bản thương hiệu
Thông qua PLC, bộ chuyển đổi, bảng cảm ứng từ Nhật Bản để đảm bảo tốc độ cao với độ ổn định, độ chính xác và tuổi thọ cao. Các yếu tố điện khác là Schneider
(1) Nhà cung cấp điện: 380 V, 50 Hz, 3 pha (điều chỉnh theo yêu cầu)
(2) Đo chiều dài và số lượng tự động.
(3) Chiều dài và số lượng được điều khiển bởi PLC.
(4) Độ chính xác về độ dài có thể được sửa đổi dễ dàng.
(5). Bảng điều khiển: Nút chuyển đổi loại và màn hình cảm ứng
(6) Ngôn ngữ trong màn hình cảm ứng: tiếng Anh và tiếng Trung
Dịch vụ của chúng tôi
a.thanh toán loại: 30% T / T cho thanh toán trước và cân bằng phải được thanh toán trước khi giao hàng.
b.giao hàng tận nơi thời gian: 75 ngày sau khi nhận được thanh toán tạm ứng.
Bảo hành:
Đảm bảo chống trục trặc do lỗi sản xuất trong 1 năm kể từ ngày mua. Sửa chữa sẽ được thực hiện miễn phí.
Nếu có bất kỳ máy tùy chỉnh khác mà bạn quan tâm, xin liên hệ với chúng tôi để thảo luận thêm. Chúng tôi sẽ cung cấp cho bạn giải pháp máy phù hợp nhất cho thị trường của bạn.
