Sẵn sàng để vận chuyển 7.5kw C89 LGS 0.8-1.2mm C Channel Roll Forming Machine For Steel Frame House Building

Sẵn sàng để vận chuyển 7.5kw C89 LGS 0.8-1.2mm C Channel Roll Forming Machine For Steel Frame House Building

Thông số kỹ thuật chính

Mô tả thiết bị


Thông số kỹ thuật chính:
Kích thước 89*41mm
Độ dày 0,8-1,2mm ((G300-G550Gallvanized coils và Aluzinc))
Độ rộng cấp nước 182mm
Tốc độ sản xuất tiêu chuẩn 300-700m/h
Tốc độ sản xuất tối đa 25m/min
Động cơ chính 7.5kw servo motor
Nhà cung cấp điện 380V 50Hz 3phase hoặc theo yêu cầu của bạn
Trạm thủy lực 7.5kw
Năng lượng bể thủy lực: 100L
Làm mát thủy lực: làm mát quạt
Áp lực thủy lực: bộ máy tính
Khung và đập chết: lỗ vít, vít, lỗ khe, cắt vít, lỗ ống, treo, cắt
Độ khoan dung: +- 0,5 mm
Máy in tia mực: EC-JET
Kích thước máy: 5000*1000*1500mm
Trọng lượng: 3000kg
Màu sắc: theo yêu cầu của bạn
Máy tháo dây chuyền: có tải trọng 3 tấn, tháo dây chuyền tự động

Phần mềm thiết kế VERTEX BD
1Các cấu trúc tường, sàn và mái nhà được sản xuất tự động, tiết kiệm thời gian thiết kế.
2.Tự động đúc 3D, đảm bảo 100% độ chính xác.
3Với chức năng dự án phân tích, phần mềm có thể tính toán dung lượng mang.
4Tạo khung làm việc bản đồ 3D và 3D trang trí xem.
5Toàn bộ khung tòa nhà có thể được giải quyết cho bản vẽ đơn vị độc lập.
6Tính toán hóa đơn vật liệu, bao gồm thép cần thiết, tấm, vật liệu cách nhiệt,cánh cửa và cửa sổ, vít và
Vật liệu phù hợp khác.
7Tạo dữ liệu được xử lý bao gồm các phần làm việc được đánh dấu, kết nối với thiết bị.
8.Phí bảo trì và đào tạo phần mềm.
9Phí bảo trì và hỗ trợ là 2200.00 USD/năm.

Mô tả thiết bị
1) Máy mở cuộn thẳng đứng tự động: 1 bộ
a. Sử dụng thiết kế thắt tay, ID cuộn: 460mm-520mm, cuộn OD: 1400mm, tải: 3000kg
b. Chuyển đổi tần số tự động mở cuộn
c.Power:2.2KW

2) Khung: Sử dụng hàn tấm thép, toàn bộ nóng bỏng để điều trị căng thẳng, để đảm bảo sử dụng lâu dài mà không bị biến dạng; và
CNC xử lý trung tâm gia công để đảm bảo độ chính xác kích thước.

3). Arch: Arch chính là cấu trúc hộp, hộp là xử lý trung tâm gia công CNC, vòm phụ trợ là cấu trúc độc lập.

4) khuôn cán: thép chết Cr12mov, sau khi chân không cứng HRC60-62 ° để tinh chỉnh lỗ và đầu mặt, máy quay CNC
hoàn thiện bề mặt cuộn.

5) Trục chính: Vật liệu cho thép dụng cụ 40Cr, xử lý nhiệt dập và làm nóng, hoàn thiện nghiền bên ngoài

6) Hệ thống lái xe: Servo động cơ và kết nối máy giảm, giữa bánh xe với chính xác răng cứng bánh răng dầu ngâm hoạt động, để đảm bảo sử dụng trong thời gian dài mà không bị mòn.

7) Hệ thống thủy lực
a. Cấu trúc lưu trữ năng lượng, tiết kiệm năng lượng và bảo vệ môi trường
b. Các thành phần thủy lực: Đức Sản phẩm Bosch Rexroth

8) Các khuôn đâm
Die mô hình vật liệu được sử dụng S45C thép công cụ, đắp khuôn với D2 hoặc SKD11 thép chất lượng cao, các bộ phận khuôn với gạo của Nhật Bản
sản phẩm.

Các bộ phận điện
a. Máy điều khiển chuyển động và PLC nhập khẩu gốc
b. Các thành phần điện áp thấp thương hiệu quốc tế hạng nhất

10) Máy in tia mực CNC
a.Cấu hình máy in tia mực điện tử chất lượng cao dựa trên dung môi công nghiệp, in chữ rõ ràng và vững chắc, dễ dàng
cài đặt
b.Mực dựa trên dung môi phổ biến, dễ mua và sử dụng kinh tế
c. Bản in tự động được tạo ra tự động bởi phần mềm thiết kế, mà không cần sự can thiệp của con người.
d.By Frame Mac LGS hệ thống kiểm soát sản xuất nhà sản xuất có thể thêm bất kỳ thông tin bổ sung, chẳng hạn như, tên công ty, logo, trang web v.v.

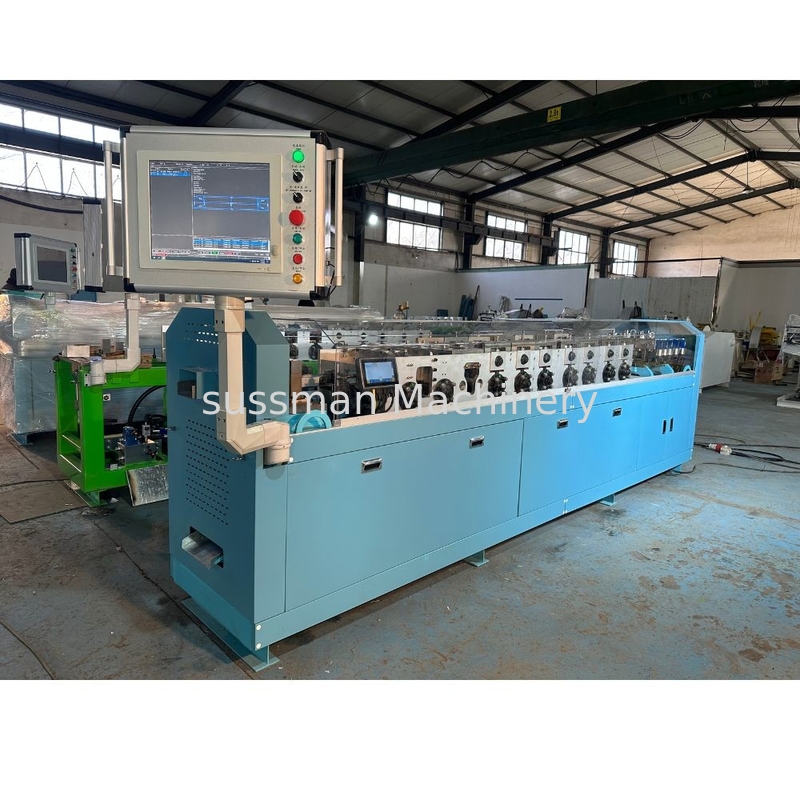

Bức ảnh máy của chúng tôi

Các ứng dụng của máy LGSF chủ yếu là trong ngành xây dựng, nơi khung thép đo nhẹ đang trở nên phổ biến do nhiều lợi thế của nó. Một số ứng dụng phổ biến bao gồm:

1Xây dựng dân cư: Khung thép đo nhẹ ngày càng được sử dụng trong các tòa nhà dân cư, bao gồm nhà một gia đình, nhà phố và khu chung cư nhiều tầng.Máy LGSF có thể sản xuất các nút tường, mái nhà, sàn sàn và các thành phần khác cần thiết cho các cấu trúc này.

2Xây dựng thương mại: Hệ thống LGSF cũng được sử dụng trong các tòa nhà thương mại như văn phòng, trường học, bệnh viện và không gian bán lẻ.Máy LGSF có thể chế tạo các thành phần thép cần thiết cho các vách ngăn bên trong, tường bên ngoài, hệ thống trần nhà, và các yếu tố cấu trúc khác.

3Xây dựng mô-đun: Khung thép đo nhẹ phù hợp với xây dựng mô-đun bên ngoài trang web,nơi các mô-đun xây dựng toàn bộ được chế tạo trong một nhà máy và sau đó được vận chuyển đến công trường xây dựng để lắp rápMáy LGSF đóng một vai trò quan trọng trong việc sản xuất các thành phần khung thép cho các mô-đun này.

4Cải tạo và nâng cấp: Các hệ thống LGSF cung cấp tính linh hoạt và dễ cài đặt, làm cho chúng phù hợp với các dự án cải tạo và nâng cấp.Máy LGSF có thể sản xuất hiệu quả các thành phần thép tùy chỉnh có thể dễ dàng tích hợp vào các cấu trúc hiện có.

Việc sử dụng máy LGSF trong xây dựng mang lại một số lợi ích, bao gồm thời gian xây dựng nhanh hơn, tiết kiệm chi phí, độ bền và tính linh hoạt của thiết kế.Những máy này cho phép sản xuất chính xác và tiêu chuẩn hóa các thành phần thép, đảm bảo lắp ráp chất lượng cao và chính xác tại chỗ.
