| Nguồn gốc | Wuxi, Trung Quốc |
| Hàng hiệu | Sussman |
| Chứng nhận | CE, SGS, ISO |
| Số mô hình | RF-ST |
Thông số kỹ thuật chính
Danh sách phần máy
| Không. | Tên | Quân tity . |
| 1 | Trang trí thủy lực 5 tấn với cuộn xe | 1 bộ |
| 2 | Máy san gạt | 1 bộ |
| 3 | Máy cho ăn servo | 1 bộ |
| 4 | Máy dập lỗ JH21-160 | 1 bộ |
| 5 | Đập khuôn | 1 bộ |

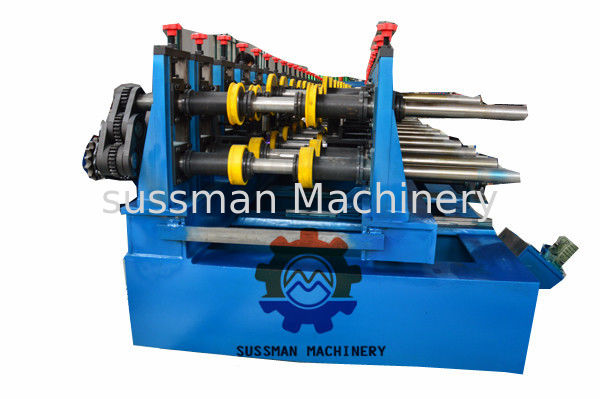

| 6 | Máy cán định hình | 1 bộ |
| 7 | Hệ thống PLC | 1 bộ |
| số 8 | Thiết bị cắt bài | 1 bộ |
| 9 | Thu thập bàn 3m | 2 bộ |
| 10 | Hộp công cụ | 1 bộ |
| 11 | Phụ tùng | 1 bộ |
Vẽ hồ sơ
Luồng làm việc
Trang trí- Levelling- Cho ăn Servo - Đấm- Hình thành cuộn chính - Cắt - Chạy ra khỏi bàn
Dữ liệu kỹ thuật
Đường kính: 508-610mm Mở rộng thủy lực. Hình ảnh để tham khảo
Mở rộng: trang trí thủy lực
Công suất: 5000kg mỗi trục
Chiều rộng cuộn tối đa: 1250mm
Kéo căng phanh với van điều chỉnh căng thẳng phanh
7 cuộn san bằng, 3 cuộn lên và 4 cuộn xuống
Đường kính Ø 80mm, chrome và xử lý nhiệt HRC60 để bảo vệ bề mặt nhẵn
San lấp mặt bằng Nguyên liệu dày: 1.0-2mm
Max San lấp mặt bằng Nguyên liệu rộng: 1000mm
Công suất: 7.5kw
Cho ăn động cơ cho ăn Servo: khoảng 7.5KW, Yaskawa (Thương hiệu Nhật Bản)
Mô tả: Cấp liệu servo có thể kiểm soát khoảng cách đột xuất chính xác, được điều khiển bởi PLC và dung sai cho ăn có thể là + -0,05mm, mô tơ servo có thể kiểm soát tốc độ và có thể chấp nhận tín hiệu đầu vào, phản ứng nhanh và hiệu suất tốt, màn hình cảm ứng có thể hiển thị tốc độ quay, chiều dài và số lượng, nó có thể được điều khiển bởi các chế độ thủ công và tự động.
Sê-ri JH21-160
Tên thương hiệu: Yangli
Đối với hồ sơ, tổng cộng cần 5 bộ khuôn đột dập, khi cần đục lỗ vẽ lỗ thứ nhất, thay đổi khuôn đột 1, khi đục lỗ vẽ lỗ thứ hai, thay đổi khuôn đột 2, ect. Khi các đầu đấm bị vỡ, chúng có thể được gỡ bỏ và thay đổi bởi các đầu đấm mới.
Vật liệu khuôn dập: Cr12Mov Quenching HRC58-62degree Shanghai NO.5 Steel (thương hiệu thép tốt nhất Trung Quốc)
Đục lỗ: lỗ dài ở đáy 35 * 7 và khoảng cách là 25 mm và 80mm. với Logo
Lỗ bên: khi chiều rộng là 50mm, 2 lỗ, khi chiều rộng là 100mm, 2 lỗ và khi chiều rộng là 150mm, 3 lỗ.
Vật liệu lưỡi cắt: Cr12mov HRC58-62 độ
Cắt sau khi tạo hình: Cắt tấm sau khi cuộn hình thành theo chiều dài yêu cầu
Chuyển động cắt: Máy chính tự động dừng và quá trình cắt sẽ diễn ra. Sau khi cắt, máy chính sẽ tự động khởi động.
Chất liệu của lưỡi dao: CR12with xử lý nhiệt
Đo chiều dài: Đo chiều dài tự động
Dung sai chiều dài: 6m +/- 1,5mm
Chiều dài: 3 mét
Số lượng: 2 chiếc
